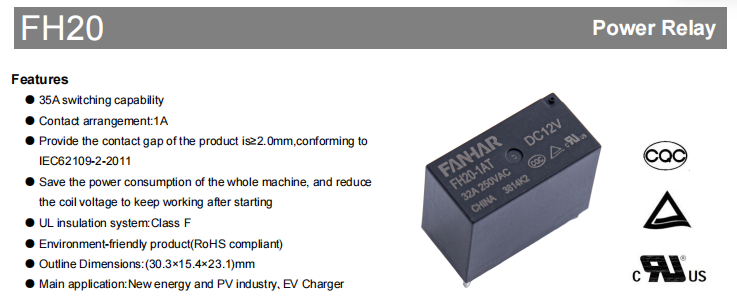

FH20 시리즈 신에너지 계전기: 신에너지 및 충전 시설을 위한 고신뢰성 스위칭 솔루션

핵심 장점: 안전하고 효율적이며 내열성

태양광 안전 표준을 충족하기 위한 적절한 접촉 간격

릴레이가 열린 후의 접점 간격은 절연 안전에 직접적인 영향을 미칩니다. FH20 시리즈는 IEC 62109-2-2011 표준 '태양광 전력 시스템에 사용하기 위한 전력 변환기에 대한 안전 요구 사항'을 완전히 준수하는 ≥2.0mm의 접점 간격이 특징입니다. 태양광 인버터의 경우 이 표준이 필수입니다. 2.0mm 간격은 과전압 조건에서도 효과적인 아크 차단을 보장하여 다운스트림 회로와 작업자 안전을 보호합니다.

시작 후 유지 전압 감소로 시스템 전력 소비 대폭 감소

FH20은 초기 선택 후 코일 전압을 줄이는 작업 전략을 사용합니다.위로. 릴레이가 닫히면 접점 상태를 유지하는 데 더 낮은 코일 전압만 필요하므로 연속 풀에 비해 코일 전력 소비가 크게 줄어듭니다.전압 드라이브. 예를 들어, 12V 모델의 경우 유지 전력은 픽업에 필요한 1400mW보다 훨씬 낮습니다. 이 기능은 장시간 대기 또는 지속적인 작동이 필요한 충전기 및 인버터에 특히 유용하며 시스템 온도 상승 및 에너지 손실을 효과적으로 낮춥니다.

더 높은 온도 내성을 위한 UL 클래스 F 절연 시스템

절연 시스템의 내열 등급은 고온 조건에서의 릴레이 수명을 결정합니다. FH20 시리즈는 UL 인증 클래스 F 절연 시스템을 사용하여 최대 코일 고온을 허용합니다.155°C의 지점 온도 - 일반적인 클래스 B(130°C)보다 25°C 더 높습니다. 이는 주변 온도 85°C에서도 계전기가 여전히 충분한 열 마진을 가지므로 밀폐되거나 환기가 잘 안 되는 환경 또는 실외 고온 환경에 설치된 장비에 특히 적합하다는 것을 의미합니다.

환경 친화적인 소재, RoHS 준수

접점부터 하우징까지 RoHS 요구 사항을 충족하는 소재를 사용하고 납, 수은, 6가 크롬 및 기타 유해 물질을 사용하지 않아 차단 기능을 보장합니다.EU 등 환경 규제가 엄격한 지역으로 무료 수출이 가능합니다.

부하 용량 및 전기 매개변수

FH20 시리즈는 AgSnO2(은 주석 산화물) 접점 재료와 함께 1A 접점 배열(단극 단투, 상시 개방)을 채택합니다. 이 소재는 용접 및 아크 침식에 대한 탁월한 저항성을 제공하므로 고전류 저항 부하를 자주 전환하는 데 특히 적합합니다.

주요 전기 등급은 아래 표에 요약되어 있습니다.

낮은 접촉 저항은 전도 손실을 최소화하고, 높은 유전 강도는 고저전압 절연을 위한 충분한 안전 마진을 제공합니다. 작동 및 해제 시간은 대부분의 산업 제어 및 전력 전자 응용 분야의 응답 속도 요구 사항을 충족합니다.

코일 사양 및 선택 가이드

FH20은 5V~24V의 다양한 표준 코일 전압을 제공하며 모두 정격 전력은 1400mW입니다. 시스템 제어 전압에 빠르게 일치시킬 수 있도록 일반적으로 사용되는 모델의 주요 전기 매개변수가 아래에 요약되어 있습니다.

선택 팁 : 작동 전압은 안정적인 픽업을 위해 필요한 최소값입니다. 구동 전압은 이 값 아래로 떨어지지 않도록 설계해야 합니다. 릴리스 전압에 따라 강하 감도가 결정됩니다.전원이 꺼지면 꺼집니다. 초저전력 소비가 중요한 경우에는 작동 전류가 더 낮고 시작 후 유지 기능과 결합되므로 더 높은 코일 전압(예: 24V)을 선택할 수 있으며 총 전력 소비를 더욱 줄일 수 있습니다.

기계적 견고성 및 환경 적응성

새로운 에너지 장비는 종종 진동, 충격 및 광범위한 온도 변화에 직면합니다. FH20 시리즈는 기계적 성능이 뛰어납니다.

충격 저항 : 최대 196m/s²(20g)의 기능적 충격, 최대 980m/s²(100g)의 파괴적 충격으로 운송 및 설치 중 우발적인 충격을 견딜 수 있습니다.

진동 저항 : 1.5mm 진폭에서 10Hz ~ 55Hz로 팬, 압축기 등 진동원 근처에서 안정적인 작동을 보장합니다.

작동 온도 범위 : -40 °C ~ 85 °C, 중국 대부분 지역의 실외 조건; 습한 환경에 대한 습도 내성은 5% ~ 85%입니다.

내구성 측면에서 기계적 수명은 2×10⁵ 작동인 반면, 전기적 수명(저항 부하, 32A 250VAC, ON/OFF = 1s / 9s)은 3×10⁴ 작동에 도달하여 충전기, 인버터 및 유사한 장비에서 수년간의 정상적인 사용을 충족합니다.

인클로저 스타일 및 환경 선택

FH20은 두 가지 내부 보호 유형으로 제공되므로 실제 작업 환경의 청결도에 따라 선택할 수 있습니다.

플럭스 방지형 : 부식성 가스(H2S, SO2, NO2 등)와 전도성 먼지가 없는 깨끗한 실내 환경에 적합합니다. 이 유형은 납땜 중 플럭스 유입을 방지하고 비용 이점을 제공합니다.

플라스틱 밀봉형 : 산업 현장이나 실외 캐비닛 등 부식성 가스나 먼지가 포함될 수 있는 깨끗하지 않은 환경에 권장됩니다. 밀봉된 구조로 외부 오염물질을 더욱 효과적으로 격리하여 오랫동안 사용할 수 있습니다.용어 낮은 접촉 저항.

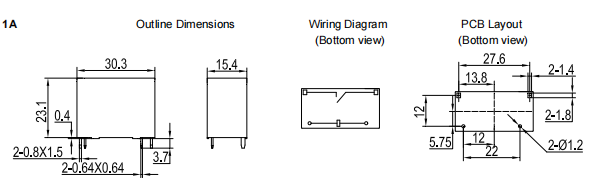

두 유형 모두 동일한 외부 치수(30.3mm(L) × 15.4mm(W) × 23.1mm(H))를 공유합니다. 표준 PCB 핀 장착용으로 설계되었으며 무게는 약 20.7g입니다. PCB 레이아웃 허용 오차는 ±0.1mm 이내로 제어되어야 합니다. 외형 치수 공차는 데이터시트의 자세한 내용을 참조하세요.

국제 승인 개요

FH20 시리즈는 주요 글로벌 시장에 필요한 안전 인증을 획득하여 최종 제품의 수출을 촉진합니다.

세 가지 인증 모두 AgSnO2 접점을 사용하고 85°C의 온도 등급에서 연속 32A 및 최대 35A 정격을 모두 포괄하여 극한의 작동 조건에서도 규정 준수를 보장합니다.
