신에너지 발전, 에너지 저장 시스템, 전기자동차 충전 파일이 급속히 확산되고 있는 상황에서 회로의 핵심 스위칭 부품인 신에너지 계전기는 전류 전달 능력, 안전 절연 수준 및 장기 신뢰성을 통해 전체 장비의 안정적인 작동에 직접적인 영향을 미칩니다. FH20T는 이러한 요구에 맞게 설계된 고전력 PCB 릴레이입니다. 이 제품은 43A 스위칭 기능, 1개의 Form A 접점, 2.0mm 접점 간격 옵션, 코일 에너지 절약형 유지 기능을 제공하므로 광전지 인버터, 충전 파일 및 기타 애플리케이션에 이상적인 선택입니다.

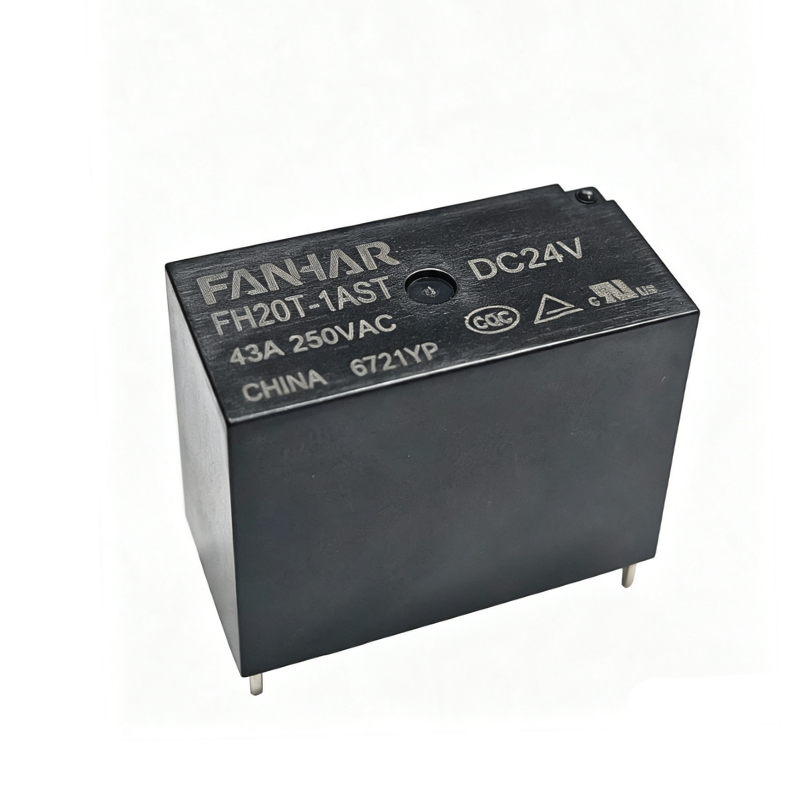

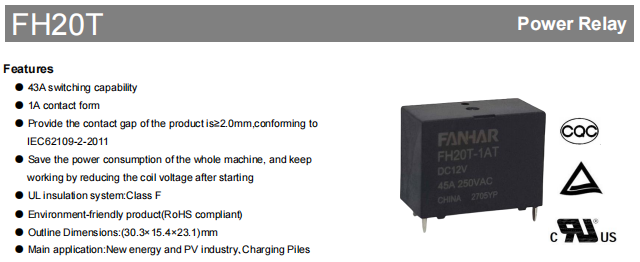

FH20T 43A 신에너지 릴레이 FANHAR FH20T는 43A 스위칭 성능, 1개의 Form A 접점 및 옵션인 2.0mm 접점 간격을 갖춘 PCB 계전기입니다. 이 제품은 IEC62109-2:2011을 준수하며 신에너지, 광전지, 충전 파일 및 기타 애플리케이션에 적합합니다. 작동을 유지하기 위해 시동 후 코일 전압을 줄이는 것을 지원하여 전체 전력 소비를 절약합니다. UL 클래스 F 절연 시스템을 갖추고 있으며 RoHS를 준수합니다. 제품보기 → 핵심 장점: 안전하고 효율적이며 고온 내성
충분한 접촉 간격, 태양광 안전 표준 충족
릴레이의 내부 접점이 열린 후의 간격은 절연 안전에 직접적인 영향을 미칩니다. FH20T는 두 가지 접점 간격 옵션을 제공합니다. 표준 Nil 유형은 1.8mm이고 BG 유형은 2.0mm입니다. 제품 접촉 간격이 ≥2.0mm인 경우 IEC62109-2:2011, "태양광 발전 시스템용 전력 변환기에 대한 안전 요구 사항"을 준수합니다. 광전지 인버터 및 충전 파일과 같은 고전압 애플리케이션의 경우 BG 버전을 선택하면 안전 절연 요구 사항을 더 잘 충족할 수 있습니다.
홀딩을 위한 시동 후 전압을 줄여 전체 전력 소비를 대폭 낮춥니다.
FH20T는 작동을 유지하기 위해 시동 후 코일 전압을 줄이는 작업 전략을 지원합니다. 릴레이가 연결된 후에는 접점을 닫힌 상태로 유지하기 위해 더 낮은 코일 전압만 유지하면 됩니다. 연속 전전압 구동과 비교하여 코일 전력 소비를 효과적으로 줄일 수 있습니다. 데이터시트에 제시된 유지 전압 권장 사항은 다음과 같습니다.
- 주변 온도 23°C: 유지 전압 40%~70% Un
- 주변 온도 85°C: 유지 전압 40%~55% Un
이 기능은 시스템 온도 상승과 전력 손실을 줄이는 데 도움이 되므로 장기간 대기 또는 연속 작동이 필요한 파일, 인버터 및 기타 장비의 충전에 적합합니다.
고온 환경에 적합한 UL 클래스 F 절연 시스템
FH20T는 UL Class F 절연 시스템을 사용하여 고온 환경에서 절연 신뢰성을 유지하는 데 도움이 됩니다. 작동 주변 온도 범위는 -40°C ~ 85°C이며, 신에너지 및 산업 제어 시나리오의 광범위한 온도 요구 사항에 적합합니다.
환경 친화적인 소재, RoHS 준수
이 제품은 RoHS 환경 요구 사항을 준수하며 납, 수은, 6가 크롬과 같은 유해 물질을 포함하지 않습니다. 유럽연합 등 환경 규제가 엄격한 지역의 수출 요건을 충족할 수 있습니다.
부하 용량 및 전기 매개변수
FH20T의 접점 시스템은 AgSnO2 소재를 사용하여 용접성과 아크 침식에 대한 저항성을 결합합니다. 초기 접촉 저항은 100mΩ 이하(6VDC 1A 테스트 조건에서)로 제어되어 낮은 전도 손실을 보장합니다. 절연 성능 측면에서는 초기 절연 저항이 1000MΩ(500VDC)에 달하고, 개방 접점 사이의 절연 내력은 2500VAC/1min, 코일과 접점 사이의 절연 내력은 4500VAC/1min으로 고저전압 절연에 충분한 안전 마진을 제공합니다. 작동 시간은 20ms 이하, 해제 시간은 10ms 이하로 대부분의 산업 제어 및 전력 전자 애플리케이션의 응답 속도 요구 사항을 충족합니다.
주 부하 및 전기 매개변수
| 품목 | 매개변수 |
|---|---|
| 문의 양식 | 1A |
| 연락처 자료 | AgSnO2 |
| 정격부하 | 43A 250VAC |
| 최대. 스위칭 전압 | 277VAC |
| 최대. 스위칭 전류 | 43A |
| 최대. 스위칭 용량 | 11250VA |
| 최소 허용하중 | 5VDC 100mA |
| 접촉저항 | 100mΩ 이하(6VDC 1A) |
| 절연저항 | 1000MΩ(500VDC) |
| 유전 강도 | 개방 접점 간: 2500VAC, 1분; 코일과 접점 사이: 4500VAC, 1min |
| 운영시간 | 20ms 이하 |
| 출시 시간 | 10ms 이하 |
| 종료 | PCB |
코일 사양 및 에너지 절약 유지
FH20T는 DC5V, DC12V 및 DC24V의 세 가지 표준 코일 전압을 제공하며 모두 공칭 전력은 3800mW입니다. 다양한 코일 전압은 다양한 작동 전압, 해제 전압, 정격 전류 및 코일 저항에 해당하므로 사용자는 시스템 제어 전압에 따라 신속하게 일치시킬 수 있습니다. 작동 전압은 릴레이를 안정적으로 풀인하는 데 필요한 최소 전압이며, 구동 전압이 이 값보다 낮지 않도록 설계해야 합니다. 릴리스 전압은 전원 끄기 재설정의 감도를 결정합니다.
코일 사양
| 공칭 전압 | 작동 전압 VDC | 방출 전압 VDC | 정격전류 (±10%) | 콜 저항 (±10%) | 공칭 힘 | 최대 전압 |
|---|---|---|---|---|---|---|
| DC 5V | ≤3.75 | 0.25 | 760mA | 6.60Ω | 3800mW | DC 6.0V |
| DC 12V | ≤9.00 | 0.60 | 316.7mA | 37.9 | DC 14.4V | |
| 공차 | 0.1% ~ 5% | 1.20 | 158.3mA | 151.6 | DC 28.8V |
유지 전압 권장 사항: 주변 온도 23°C에서 유지 전압은 40%~70% Un입니다. 85°C에서는 40%~55% Un입니다. 유지를 위해 시동 후 전압을 줄임으로써 릴레이를 끌어당긴 상태를 유지하면서 코일 전력 소비를 효과적으로 줄여 전체 장비의 에너지 절약 설계를 실현할 수 있습니다. 시스템의 전력 소비 요구 사항이 매우 높은 경우 더 높은 코일 전압(예: 24V)을 선택할 수 있습니다. 동작 전류는 더 작으며, 전압 감소 유지 기능을 통해 전체 전력 소비를 더욱 줄일 수 있습니다.
기계적 강도 및 환경 적응성
새로운 에너지 장비는 종종 진동, 충격 및 광범위한 온도 변화에 직면합니다. FH20T는 기계적 성능이 우수합니다. 기능적 충격 저항은 196m/s²(20g)에 도달할 수 있고 파괴 충격 저항은 980m/s²(100g)에 도달하여 운송 및 설치 중 우발적인 충돌에 대처하기에 충분합니다. 진동 저항은 10Hz~55Hz, 진폭 1.5mm로 팬, 압축기 등 진동원 근처에서 안정적인 작동을 보장합니다. 작동 온도 범위는 -40°C~85°C이고 습도 허용 오차는 5%~85%이며 습한 환경에 적응합니다.
| 품목 | 매개변수 |
|---|---|
| 충격 저항 | 기능: 196m/s²(20g); 파괴력: 980m/s²(100g) |
| 진동 저항 | 10Hz~55Hz, 1.5mm DA |
| -40°C ~ 85°C | 0.1% ~ 5% |
| 작동 습도 | 5%~85% |
| 기계적 수명 | 2×10⁵ 작전 |
| 전기적 수명 | 43A 250VAC, 2×10⁴ ops(ON/OFF=1s/9s, 실온) |
| 무게 | 대략. 23g |
수명은 43A 250VAC, ON/OFF 비율 1s/9s, 상온 조건에서 기계적 수명은 2×10⁵ 작동, 전기적 수명은 2×10⁵ 작동입니다. 위의 수명 데이터는 데이터 시트에 명시된 테스트 조건에서의 참고 값입니다. 실제 수명은 부하 유형, 스위칭 주파수, 주변 온도 및 기타 요인에 의해 영향을 받습니다. 충전 파일 및 인버터와 같은 장비의 경우 이 수명 수준은 수년간의 정상적인 사용 주기를 충족할 수 있습니다.
운영 환경에 따른 구성 및 선택
FH20T는 실제 작업 환경의 청결도에 따라 선택할 수 있는 두 가지 내부 구조 보호 방법을 제공합니다.
- 플럭스 방지: H2S, SO2, NO2 등의 부식성 가스 및 전도성 먼지가 없는 깨끗한 환경에 적합합니다. 이 유형은 납땜 중에 플럭스가 침투하는 것을 방지할 수 있으며 비용 이점이 있습니다.
- 플라스틱 밀봉: 부식성 가스나 먼지가 포함될 수 있는 산업 현장 및 실외 캐비닛과 같은 비청정 환경에 권장됩니다. 플라스틱 밀봉 구조는 외부 오염 물질을 보다 효과적으로 격리하고 장기적으로 낮은 접촉 저항을 보장할 수 있습니다.
두 구조의 외형 치수는 30.3mm(L) × 15.4mm(W) × 23.1mm(H)로 동일합니다. 표준 PCB 핀 장착을 사용합니다. PCB 레이아웃 공차는 ±0.1mm 이내로 제어하는 것이 좋습니다. 외형 치수 공차는 데이터시트의 자세한 주석을 참조하세요.
일반적인 응용 분야
FH20T는 주로 신에너지, PV 산업 및 충전 파일을 위해 설계되었습니다. 이러한 응용 분야에서는 43A 스위칭 성능, 높은 절연 성능 및 소형 설치 공간이 필요한 부하 스위칭 및 전력 제어를 위한 PCB 장착 전력 계전기로 사용됩니다.
태양광 인버터 및 PV 시스템
FH20T는 부하 스위칭, 보조 전력 제어 및 출력 제어를 위해 태양광 인버터 및 PV 시스템에 사용할 수 있습니다. 설계가 IEC62109-2:2011을 준수해야 하는 경우 접촉 간격이 2.0mm인 BG 버전을 선택할 수 있습니다.
충전 더미
충전 파일에서 FH20T는 내부 전원 스위칭, 출력 제어 및 보조 부하 제어에 사용할 수 있습니다. 43A 스위칭 성능과 PCB 실장 덕분에 소형 충전 장비 설계에 적합합니다.
새로운 에너지 장비
기타 신에너지 장비의 경우 FH20T는 전력 제어 및 부하 스위칭을 위한 스위칭 솔루션을 제공합니다. 계전기를 연속 전류 전달에 사용하는 경우 주변 온도, PCB 동박 및 단자 온도 상승을 기준으로 정격 감소를 평가해야 합니다.
자주 묻는 질문
Q1: FH20T는 어떤 코일 전압 사양을 제공합니까?
표준 코일 전압에는 DC5V, DC12V 및 DC24V가 포함되며 모두 공칭 전력이 3,800mW입니다. 특정 작동 전압, 해제 전압 및 코일 저항에 대해서는 위의 "코일 사양" 표를 참조하십시오.
Q2: 플럭스 방지와 플라스틱 밀봉 중에서 선택하는 방법은 무엇입니까?
사용환경의 청결도에 따라 판단합니다. 깨끗한 환경(H2S, SO2, NO2 등의 부식성 가스, 먼지, 기타 오염 물질이 없는 곳)에서 Flux Proof를 사용하는 것이 좋습니다. 위의 부식성 가스나 오염 물질이 포함된 비청정 환경에서는 플라스틱 밀봉 사용을 권장합니다.
Q3: 제품이 환경 요구 사항을 충족합니까?
예, FH20T는 RoHS를 준수하는 제품입니다.
Q4: FH20T의 43A는 연속 전류 전달 기능입니까, 아니면 스위칭 기능입니까?
데이터시트에는 정격 부하 43A 250VAC(저항 부하), 최대 스위칭 전류 43A, 최대 스위칭 용량 11250VA가 명시되어 있습니다. 연속 전류 전달에 사용하는 경우 주변 온도, PCB 동박 및 단자 온도 상승을 고려하여 경감 평가를 수행해야 합니다.
결론
FH20T 신에너지 계전기는 43A 스위칭 기능, BG 버전 ≥2.0mm 안전 간격, IEC62109-2:2011 적합성, UL 클래스 F 절연 시스템 및 코일 전압 감소 유지 기능을 핵심 경쟁력으로 삼고 있습니다. 이는 광전지 인버터의 엄격한 안전 절연 요구 사항을 충족할 뿐만 아니라 전기 자동차 충전 파일의 고전류 및 긴 수명 추구에도 적합합니다. 컴팩트한 PCB 설계와 유연한 환경 적응성 덕분에 신에너지 전력 제품의 안정적인 스위칭 부품이 됩니다.
더 많은 코일 전압 모델이나 맞춤 서비스를 원하시면 기술 지원팀에 문의하세요. 사양은 예고 없이 변경될 수 있습니다. 최신 공식 데이터시트를 참고하시기 바랍니다.
