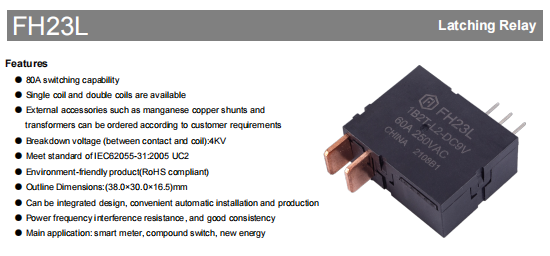

는 FH23L 고성능이다 전기 래칭 릴레이 스마트 미터, 복합 스위치 및 신에너지 애플리케이션용으로 설계되었습니다. 80A의 강력한 스위칭 용량과 우수한 전기적 성능을 갖춘 FH23L은 열악한 환경에서도 안정적인 작동을 유지하고 IEC62055-31:2005 UC2 표준의 요구 사항을 충족합니다.

핵심 장점

에너지 효율성: 자기 유지 설계에는 스위칭 상태 동안에만 전기 에너지가 필요하므로 에너지 소비가 크게 줄어듭니다.

초부하: 최대 스위칭 전류 80A, 스위칭 용량 15,000VA, 높은 전력 수요 충족

긴 수명: 기계적 수명 최대 100,000주기, 전기적 수명 5,000주기(UC2 표준)

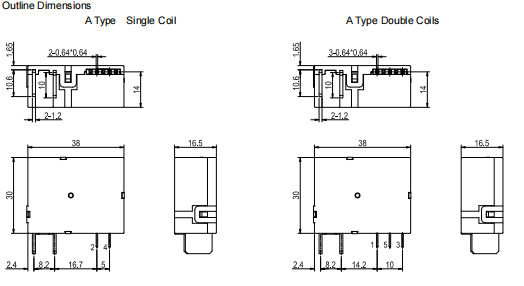

컴팩트한 디자인 : 38.0 x 30.0 x 16.5mm의 컴팩트한 사이즈로 자동화 설치 용이

환경 준수: RoHS 준수, 친환경 제품

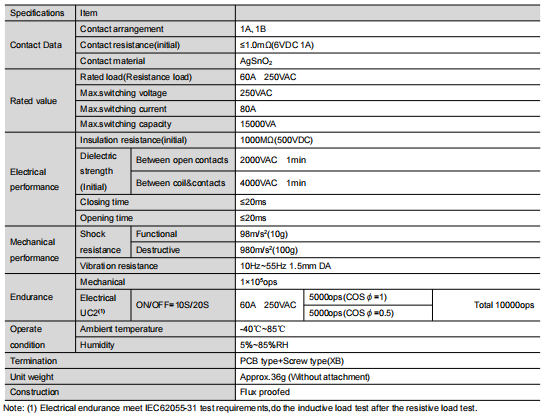

기술적인 매개변수 하이라이트

전기적 특성

접촉 저항: ≤1.0mΩ(초기값)

절연 저항: 1000MΩ(500VDC)

내전압 강도: 2000VAC(1분)

스위칭 시간: 20ms 이하(닫기/연결 끊기)

환경 적응

작동 온도: -40℃~85℃ 넓은 온도 범위

습도 범위: 5% ~85%RH

진동 저항: 10Hz~55Hz, 진폭 1.5mm

충격 저항: 기능적 98m/s²(10g), 파괴적 980m/s²(100g)

다양한 구성

는 FH23L provides flexible configuration options to meet the needs of different applications:

코일 유형 옵션

단일 코일 버전: 공간 절약, 배선 단순화

듀얼 코일 버전: 개폐의 독립적인 제어, 보다 안정적인 작동 신뢰성

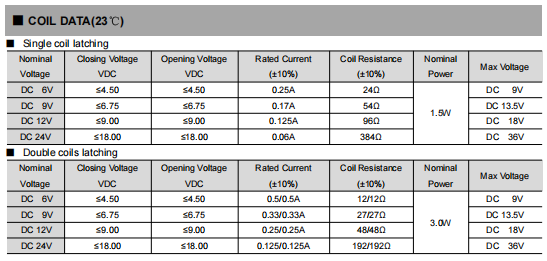

전압 사양

다양한 DC 전압 지원: 6V/9V/12V/24V, 각 전압 사양은 자세한 차단/해제 전압 매개변수 제공

옵션 액세서리

망간-구리 션트 및 변압기와 같은 외부 액세서리는 고객의 요구 사항에 따라 제공됩니다.

일반적인 애플리케이션 시나리오

스마트 미터링 시스템: 정밀한 제어, 낮은 에너지 소비 작동

신에너지 장비 : 태양광 인버터, 풍력 제어 시스템

복합 스위칭 장치: 고신뢰성 회로 스위칭

스마트 홈 시스템: DIN 레일 장착, 공간 절약

설치 및 사용 권장 사항

권장 구동전압은 정격전압의 1~1.5배입니다.

펄스 폭 ≥50ms, 장기간의 에너지 공급 방지(1분 이상)

로드 단자에는 스폿 납땜을 권장하며 리플로우 납땜 또는 웨이브 납땜은 피하십시오.

사용하기 전에 릴레이 상태를 확인하고, 필요한 경우 재설정하십시오.

맞춤형 서비스

FH23L은 접점 재질, PCB 장착 유형, 코일 구성 등을 포함한 맞춤형 사용자 정의를 지원합니다. 당사 엔지니어링 팀은 전문적인 기술 지원 및 솔루션을 제공할 수 있습니다.

스마트 계량기와 새로운 에너지 프로젝트를 위한 안정적인 스위칭 솔루션을 제공하는 FH23L 전기 래칭 릴레이의 최적 구성을 원하시면 지금 당사에 문의하십시오!

는 FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
