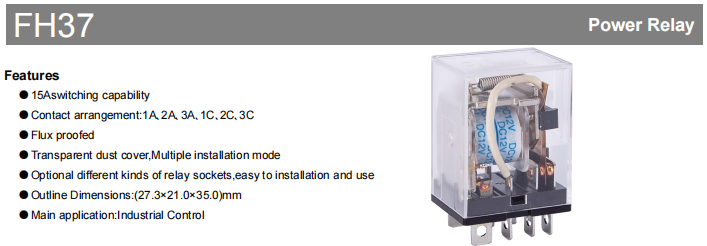

는 FH37 릴레이 주로 가혹한 산업 상황을 위해 제작된 신뢰성이 높은 제어 구성요소입니다. 최대 15A의 높은 스위칭 용량, 유연한 접점 구성, 견고한 기계 구조 및 편리한 설치 기능을 통합합니다. 이 제품은 플럭스 방지 설계를 통합하고 투명한 먼지 커버와 함께 제공되며 다양한 설치 모드를 지원하고 다양한 릴레이 소켓과 호환됩니다. 산업 자동화 시스템을 위한 안정적이고 오래 지속되며 쉽게 유지 관리할 수 있는 부하 제어 솔루션을 제공하고자 합니다. 이 사양은 귀하의 선택과 적용을 지원하기 위해 기술적 특성과 성능 매개변수에 대한 포괄적인 개요를 제공합니다.
핵심 제품 특징
는 main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.
는 design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.
자세한 기술 사양

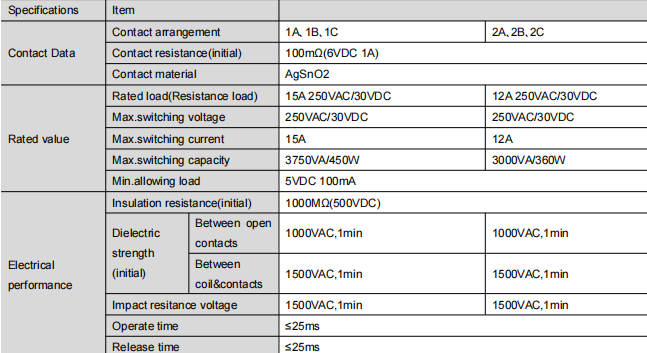

전기적 성능
접점 구성: 1A, 1B, 1C 등과 같은 형태로 제공됩니다.
초기 접촉 저항: ≤ 100mΩ(6VDC, 1A에서 측정)
정격 부하: 15A @ 250VAC / 30VDC(저항 부하).
최대 스위칭 전압: 250VAC / 30VDC.
최대 스위칭 전류: 15A.
절연 저항: ≥ 1000MΩ(500VDC에서).
유전체 강도:
개방 접점 간: 1분간 1000VAC.
코일과 접점 사이: 1분간 1500VAC.
스위칭 속도: 작동 시간 ≤ 25ms, 릴리스 시간 ≤ 25ms.
전기적 수명: 정격 저항 부하(15A, 250VAC/30VDC)에서 100,000회 작동, 실온에서 ON/OFF 주기 1초/9초.

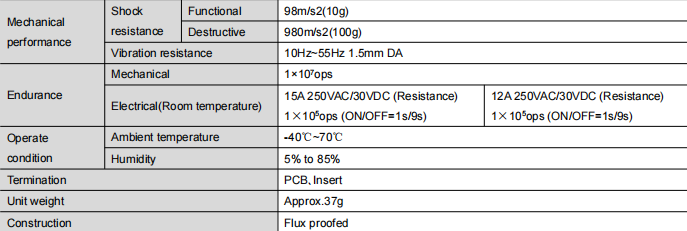

기계 및 환경 성능
기계적 수명: 최대 10,000,000회 작동.
충격 저항:
기능: 98m/s²(10g).
파괴력: 980m/s²(100g).
진동 저항: 10Hz~55Hz, 1.5mm DA.
작동 온도: -40℃ ~ 70℃.
작동 습도: 5% ~ 85% RH(비응축).
물리적 특성
단자 유형: PCB 삽입 스타일.
무게: 약. 37그램.
구조: 플럭스 방지 밀봉 설계.

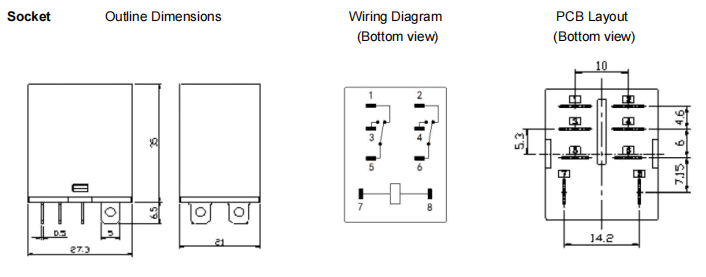

설치 및 치수 정보
자세한 장착 구멍 위치 및 레이아웃 치수는 제품 도면(참조 색인: [38, 113, 925, 346])을 참조하십시오.
공차 참고사항:
개략 차원 공차:
≤ 1mm: ±0.2mm
1mm 및 <5mm: ±0.3mm
≥5mm: ±0.5mm
PCB 레이아웃 공차(지정되지 않은 경우): ±0.1mm
요약
는 FH37 series relay stands as a reliable foundation for 산업 제어 높은 스위칭 용량, 뛰어난 기계적 및 전기적 수명, 강력한 환경 탄력성, 사용자 중심 설치 설계 덕분에 애플리케이션에 적합합니다. 열악한 환경에서 안정적인 작동에 대한 엄격한 요구 사항을 충족할 뿐만 아니라 투명한 모듈식 아키텍처를 통해 시스템 유지 관리성을 향상시킵니다. FH37을 선택하면 지속적이고 안정적인 제어 시스템의 기본 부품을 얻게 됩니다.
