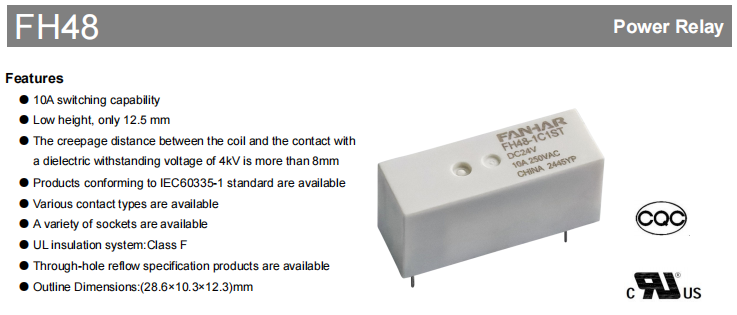

자동화 장비, 가전제품 및 산업 제어 시스템은 모두 신뢰성이 높고 공간 효율적이기 때문에 릴레이에 의존합니다. 이 목적이 바로 FH48 시리즈 계전기의 목적입니다. 높은 스위칭 기능을 통합합니다. 울트라슬림 디자인도 갖췄다. 단열 성능이 있습니다. 광범위한 인증을 보유하고 있습니다. 이는 엔지니어에게 견고하고 컴팩트한 솔루션을 제공합니다.
핵심 장점
FH48 시리즈의 본질은 정밀한 엔지니어링 밸런스에 있습니다. 28.6×10.3×12.3mm의 컴팩트한 크기에도 불구하고 최대 10A의 부하를 전환할 수 있습니다. 12.5mm에 불과한 초저높이는 점점 더 슬림해지는 전자 장치와 고밀도 PCB 레이아웃을 위한 귀중한 공간을 확보하므로 특히 주목할 만합니다. 이 제품은 플럭스 방지 설계 또는 전체 플라스틱 밀봉 구조를 활용하여 먼지, 습기 및 유해 가스(예: H2S 및 SO2)를 효과적으로 차단함으로써 -40℃에서 85℃까지 넓은 온도 스펙트럼에서 안정적인 작동을 보장하고 클린룸부터 산업 환경까지 다양한 환경을 수용합니다.

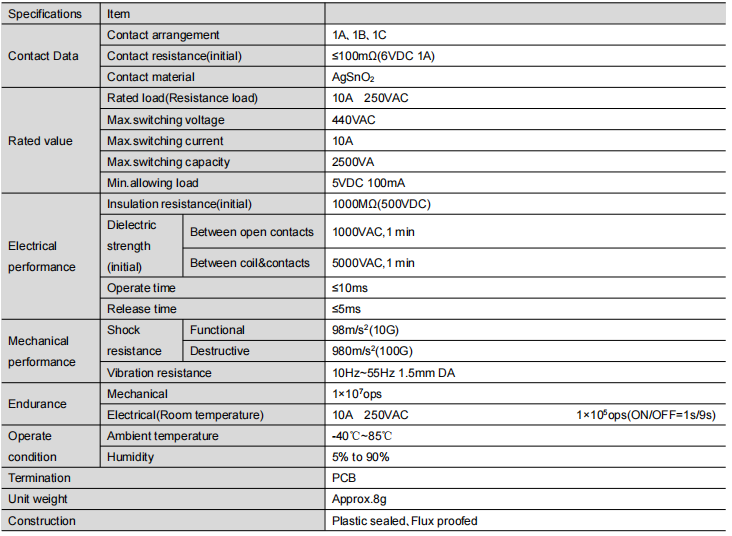

주요 기술 매개변수 및 성능
이 계전기 시리즈는 뛰어난 성능과 안정적인 세부 정보를 제공합니다.
전기적 성능 : 은주석산화물(AgSnO2) 접점재를 사용하여 아크침식에 강한 저항력을 가지고 있습니다. 초기 접촉 저항은 100mΩ 이하로 낮아 소비전력이 낮고 수명이 길다. 절연 저항은 1000MΩ에 도달하고 코일과 접점 사이의 절연 내력은 5000VAC로 견고한 안전 장벽을 보장합니다.
기계적 및 내구성 : 빠른 작동 및 해제 시간(≤10ms / ≤5ms)으로 빠른 응답을 보장합니다. 기계적 내구성은 최대 1천만회 작동입니다. 10A 250VAC의 정격 부하에서 전기 내구성도 1,000만 회 작동에 도달하여 장기적으로 안정적인 작동 요구 사항을 충족합니다.
유연한 드라이브 : DC5V~DC60V의 광범위한 코일 전압 옵션과 250mW~300mW의 전력 소비를 제공하여 다양한 제어 회로와의 원활한 통합을 촉진합니다.
유연한 구성 및 선택 가이드
FH48 시리즈는 다양한 회로 설계 요구 사항을 충족할 수 있는 매우 유연한 구성을 제공합니다.
문의 양식 : 1A(상시 열림), 1B(상시 닫힘), 1C(전환)의 세 가지 필수 구성을 제공합니다.

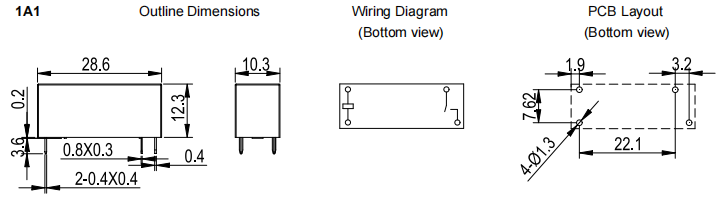

장착 유형 : 다양한 PCB 핀 구성(유형 1, 2, 3)이 수용되며 이를 보완하기 위한 포괄적인 치수 도식 및 배선 지침이 제공됩니다.
보호 수준 :표준 내유제형과 완전 플라스틱 밀봉형 중에서 선택하는 것은 사용 환경에 따라 다릅니다.
주문 코드 "FH48-1A1ST-XXXDC12V"에는 유형, 접점 형태, 장착 스타일, 구조, 접점 재질 및 코일 전압이 명확하게 표시되어 있어 정확한 선택이 용이합니다.
안전 승인 및 규정 준수
이 제품은 다음을 포함하여 여러 국제 주류 안전 인증을 획득했습니다.
UL / cUL (파일 번호 E475405)
TÜV(파일 번호 R 50610371)
CQC (파일 번호 CQC23002412542)
이러한 인증은 다양한 전압 정격과 부하 상황을 포괄하여 FH48 계전기가 엄격한 국제 안전 표준을 준수하고 글로벌 시장, 특히 가전 제품(IEC60335-1) 및 산업 제어와 같은 부문에서 사용하기에 적합하다는 것을 입증합니다.
응용분야
안정적인 성능과 컴팩트한 설계 덕분에 FH48 시리즈 계전기는 다음 분야에서 널리 사용됩니다.
가전제품 : 에어컨, 세탁기, 식기 세척기 등의 주요 제어 또는 전원 전환
산업 제어 : 프로그래밍 가능한 논리 컨트롤러, 모터 컨트롤러 및 계측용 출력 모듈입니다.
전력 장비 : UPS 시스템, 배전 모듈, 스마트 미터.
통신 인프라: 기지국 장비, 네트워크 에너지 관리.
새로운 에너지 차량 : 배터리 관리, 충전 조절 등을 위한 보조 회로
결론
전기적 성능, 견고한 기계 구조, 유연한 설계 옵션 및 포괄적인 안전 인증을 갖춘 FH48 계열 계전기는 높은 신뢰성과 공간 절약형 설계가 필요한 응용 분야에 이상적인 선택이 되었습니다. 이는 단순한 구성 요소가 아니라 장비의 안정적이고 안전한 작동을 보장하는 필수 협력자입니다.
