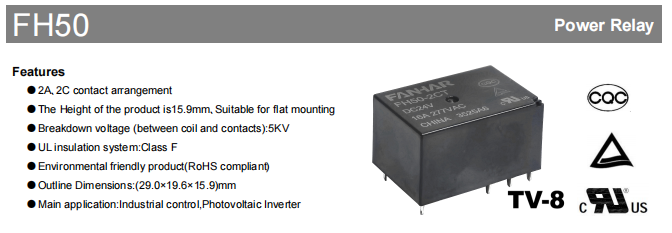

FH50 산업용 계전기

현재 빠르게 변화하는 산업 자동화 및 재생 에너지 영역에서 기본 시스템 구성 요소인 릴레이에 대한 요구 사항은 "회로 활성화 및 비활성화"라는 기본 역할을 넘어섰습니다. 이제 더 가혹한 환경을 견디고, 더 높은 전력 부하를 처리하고, 수명 연장을 보장하고, 엄격한 글로벌 환경 규정을 준수해야 합니다. 오늘 우리는 산업 제어 및 광전지 인버터와 같은 까다로운 애플리케이션을 위해 특별히 설계된 16A 고성능 장치인 FH50 고전력 계전기에 대한 심층 분석을 제공합니다.

핵심 장점

FH50은 단순한 릴레이 그 이상을 나타냅니다. 이는 시스템 안정성에 대한 확고한 약속입니다. 핵심 강점은 다음과 같은 측면에서 분명하게 드러납니다.

고밀도 설계, 유연한 설치

29.0mm(L) x 19.6mm(W) x 15.9mm(H)에 불과한 컴팩트한 크기로 설치 공간이 작아 평면 장착에 매우 적합합니다. 이는 산업 장비의 소형화 및 고밀도 설계를 향한 현대 추세에 완벽하게 부합하여 귀중한 PCB 공간을 효과적으로 절약합니다. 약 16.5g의 경량 구조로 자동화된 조립 및 생산도 용이합니다.

전기 절연 및 안전

초고내압: 코일과 접점 사이의 절연 내력은 놀라운 5000VAC에 달합니다. 이는 시스템의 강력한 전기적 절연을 보장함으로써 고전압 측의 오류로부터 저전압 제어 회로를 보호합니다. 이는 광전지 인버터와 같은 고전압 애플리케이션의 중요한 특성입니다.

절연 등급: 초기 절연 저항은 1000MΩ(500VDC에서)에 도달하여 누설 전류를 무시할 수 있습니다.

UL 클래스 F 절연 시스템: 이는 절연 재료가 최대 155°C의 온도를 견딜 수 있어 상당한 안전 여유와 향상된 신뢰성을 제공한다는 것을 나타냅니다.

강력한 부하 처리 기능

16A 정격 부하: 최대 4432VA의 최대 스위칭 전력으로 277VAC에서 16A 저항 부하를 쉽게 처리할 수 있습니다. 이는 다양한 산업 기계, 모터, 히터 및 기타 장치를 작동하기에 충분합니다.

고품질 접점: 환경적으로 지속 가능한 AgSnO2(은 주석 산화물) 접점 재료를 활용합니다. 기존 AgCdO에 비해 AgSnO2는 용접 및 아크 침식에 대한 저항성을 제공하여 고전류, 높은 돌입 응용 분야에서 탁월한 성능을 발휘하고 전기 수명을 크게 연장합니다.

최소 부하 용량: 5VDC 100mA까지 최소 부하를 지원하므로 일부 신호 스위칭 시나리오에서 사용할 수 있으므로 다양성이 향상됩니다.

빠른 응답성과 높은 견고성

빠른 작동: 작동 시간 10ms 이하, 해제 시간 5ms 이하로 산업 제어 시스템의 빠른 반응 요구 사항을 충족합니다.

광범위한 환경 적응성: 작동 온도 범위는 -40°C ~ 85°C, 습도 범위는 5% ~ 85%입니다. 극한의 추위와 극심한 더위 속에서도 안정적으로 작동합니다.

뛰어난 기계적 성능: 10Hz~55Hz, 1.5mm DA의 진동 저항 외에도 10g(작동) 및 100g(재난)의 충격 저항을 나타냅니다. 이는 기계적 진동과 충격에 노출되는 산업 환경에서 신뢰할 수 있는 기능을 보장합니다.

심층적인 기술 매개변수 분석(선택 필수)

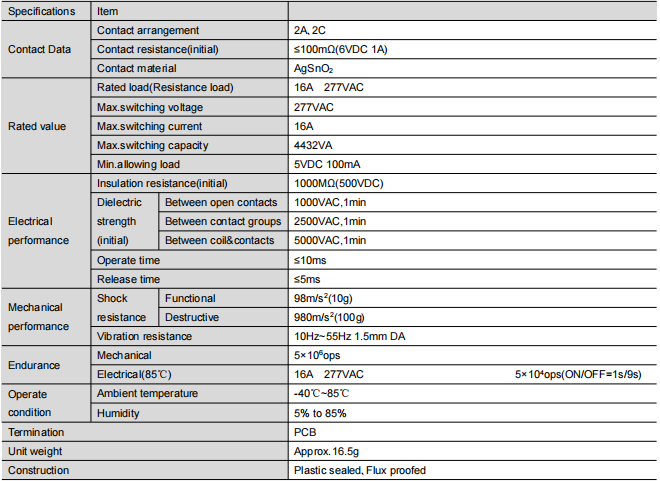

보다 정확한 선택을 돕기 위해 당사는 주요 기술 매개변수에 대한 심층적인 해석을 제공합니다.

일반적인 응용 분야: PV 및 산업 제어 그 이상

주요 응용 분야는 산업용 제어 및 광전지 인버터이지만 성능을 기준으로 FH50은 다음 분야에도 널리 사용됩니다.

PV 인버터: 직류 및 교류 측면 모두의 스위칭 및 보호 회로용입니다. 높은 내전압 특성은 PV 시스템의 고전압 환경과 완벽하게 일치합니다.

산업용 제어 패널: PLC, 타이머, 온도 제어 장치, 모터, 솔레노이드 밸브, 히터를 포함한 외부 부하 사이의 중개자 역할을 합니다.

스마트 홈/빌딩 자동화: 고전력 조명 조절, HVAC 시스템, 펌프 관리 등에 활용됩니다.

EV 충전 장비: AC 충전 파일에서 제어 파일럿 및 주 회로 전환을 위한 핵심 구성 요소로 기능합니다.

전원 관리: UPS 및 전압 조정기와 같은 장비의 전원 전환 및 출력 제어용.

선택 및 사용 가이드: 최선의 선택을 하는 방법은 무엇입니까?

문서에서는 선택 프로세스의 핵심인 두 가지 구조 유형을 강조합니다.

플럭스 방지 유형:

권장 환경: 가전제품 내부나 에어컨이 설치된 분배 캐비닛 등 깨끗한 환경. 이는 PCB 납땜 공정 중에 플럭스 가스가 릴레이에 유입되는 것을 효과적으로 방지합니다.

참고: 외부 부식성 가스(예: H2S, SO2, NO2) 및 입자상 물질의 침투에 대해 완전한 보호 기능을 제공하지는 않습니다.

플라스틱 밀봉 유형:

권장 환경: 화학 시설, 실외 기계, 먼지 농도가 높은 작업장 등 불결하거나 마모가 심한 환경. 내부 접점은 외부 환경과 완전히 격리되어 부식 방지 및 먼지 방지 기능을 제공합니다.

결론: 장기적인 신뢰성에 대한 극단적인 요구 사항이 있거나 최종 작동 환경을 예측할 수 없는 경우 플라스틱 밀봉 유형을 선택하는 것이 더 강력한 솔루션입니다.

설치 및 설계 알림

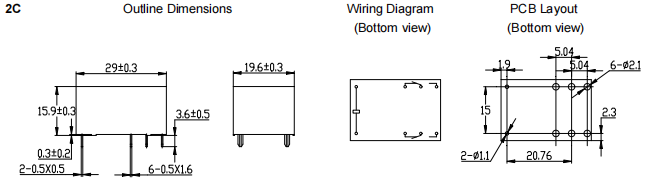

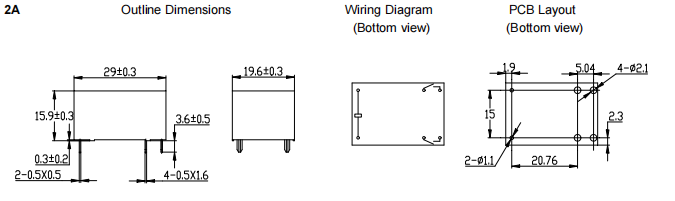

적절한 실장 및 납땜 품질을 보장하려면 권장 PCB 레이아웃 공차(±0.1mm)와 외형 치수 공차를 엄격히 준수하십시오.

제품 취급 및 설치 시 제품을 떨어뜨리거나 강한 충격을 가하지 마십시오. 내부 매개변수가 변경될 수 있습니다.

요약 및 전망

FH50 고전력 계전기는 컴팩트한 크기, 최대 5KV의 절연 전압, 16A의 상당한 부하 용량 및 포괄적인 국제 안전 인증(UL, TUV, CQC)을 특징으로 하며 산업 제어 및 재생 에너지 부문을 위한 탁월한 선택입니다. 이는 단순한 스위칭 구성요소를 뛰어넘습니다. 이는 시스템의 지속적이고 안정적인 성능을 보장하고 제품의 시장 경쟁력을 향상시키는 중요한 동맹자 역할을 합니다.

FH50은 탐색과 평가의 가치가 있는 고성능, 고신뢰성 전력 계전기를 추구하는 사람들을 위한 모범적인 옵션입니다. 샘플과 기술 지원을 받으려면 즉시 당사에 연락해 FH50이 귀하의 향후 프로젝트를 보호하도록 하십시오!

고지 사항: 이 문서의 매개변수는 공개 데이터시트를 기반으로 작성되었습니다. 특정 선택 및 디자인에 대해서는 공식 최신 데이터시트를 참조하십시오. 제품 사양은 예고 없이 변경될 수 있습니다.
