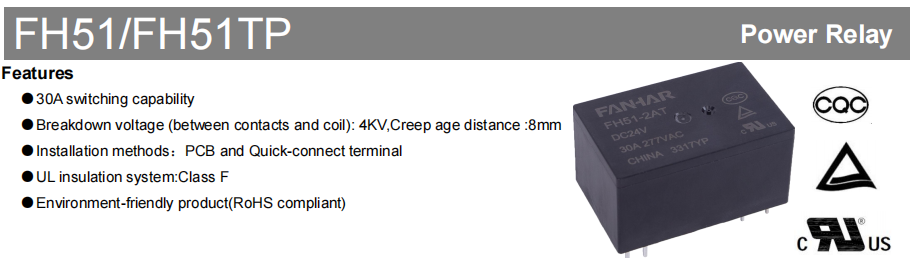

FH51/FH51TP 산업용 계전기

계전기는 현대 산업 제어, 가전제품, 전력 시스템의 중요한 제어 부품입니다. 신뢰성, 안전성 및 수명은 시스템이 얼마나 잘 작동하고 사용자가 시스템에 대해 느끼는지에 직접적인 영향을 미칩니다. FH51/FH51TP 시리즈 고전력 계전기는 탁월한 스위칭 기능, 절연 성능 및 유연한 장착 옵션을 제공하여 광범위한 고부하 애플리케이션을 위한 안정적이고 안전하며 내구성이 뛰어난 제어 솔루션을 제공합니다.

제품개요

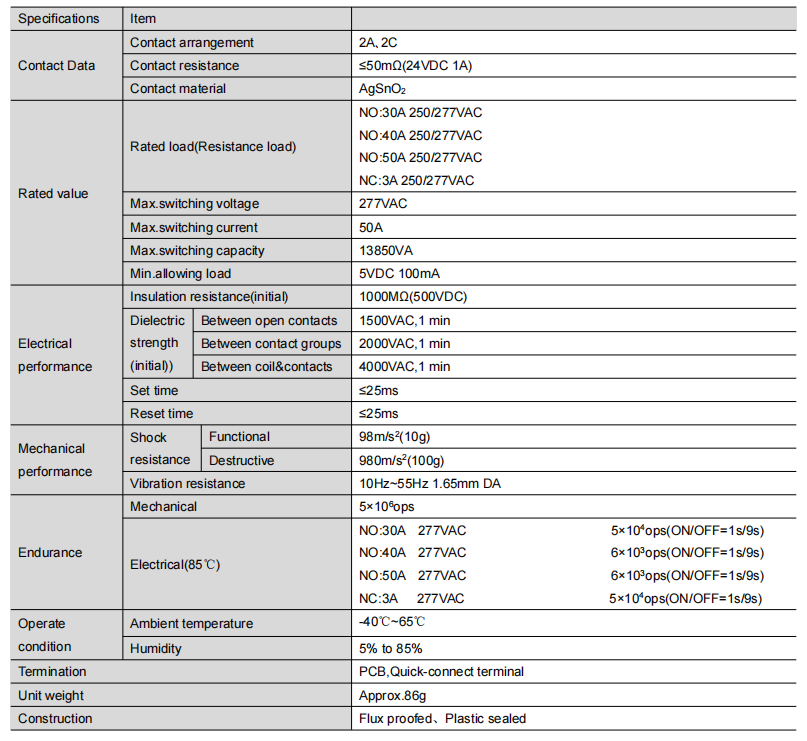

FH51 시리즈 계전기는 클래스 F UL 절연 시스템을 활용하고 최대 50A의 최대 스위칭 용량을 제공합니다. 이 제품은 다양한 구조 설계와 생산 공정을 수용할 수 있도록 PCB 단자와 빠른 연결 단자라는 두 가지 장착 방법을 지원합니다. 이 제품은 RoHS 환경 표준을 준수하므로 엄격한 안전, 환경 보호 및 장기적인 신뢰성 요구 사항이 있는 응용 분야에 적합합니다.

주요 장점

고전력 장비를 위한 고부하 스위칭 기능

상시 개방(NO) 접점은 250/277VAC에서 30A/40A/50A를 지원합니다. NC(상시 폐쇄) 접점은 250/277VAC에서 3A를 지원합니다.

최대 스위칭 용량은 13850VA에 달해 에어컨 컴프레서, 히터, 산업용 모터 등 고전력 기기를 처리할 수 있다.

시스템 안전을 위한 탁월한 절연 및 절연 강도

코일과 접점 사이의 절연 강도: 4000VAC, 고전압 및 저전압 회로 간의 안정적인 절연 보장

연면 거리: 8mm, 전기 안전 마진을 효과적으로 향상하고 누출 위험을 줄입니다.

초기 절연 저항: 1000MΩ(at 500VDC)로 장기간 안정적인 작동 가능

유연한 적용을 위한 다중 접점 배열 및 장착 옵션

다양한 제어 논리 요구 사항을 충족하기 위해 2A(NO 접점 2개) 및 2C(전환 접점 2개)로 제공됩니다.

PCB 단자 또는 빠른 연결 단자(TP) 중에서 선택하여 자동화된 조립 및 현장 유지 관리를 촉진하고 생산 효율성을 향상시킵니다.

넓은 코일 전압 범위 및 낮은 전력 소비

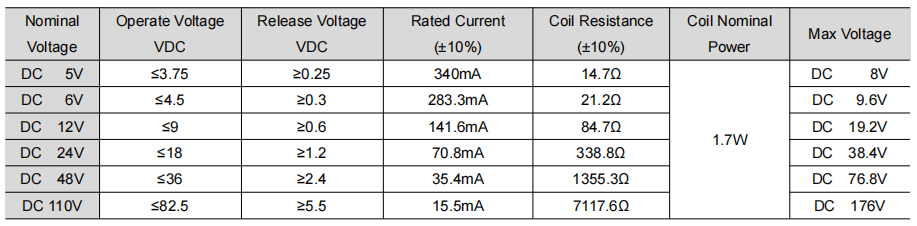

코일 전압 옵션: DC 5V / 6V / 12V / 24V / 48V / 110V, 다양한 제어 회로와 호환 가능

정격 전력: 1.7W, 안정적인 풀인 성능과 시스템 에너지 효율성의 균형

열악한 환경에서도 강력한 성능

작동 온도 범위: -40℃ ~ 65℃, 극한의 저온 및 고온 조건에 적합

진동 저항: 10Hz~55Hz, 1.65mm DA; 충격 저항: 980m/s²(100g), 진동이 자주 발생하는 산업 장비에 이상적

환경 청결도에 맞게 플럭스 방지 및 플라스틱 밀봉 구조로 제공됩니다.

플럭스 방지: H2S, SO2, NO2 및 먼지가 없는 깨끗한 환경에 권장됩니다.

플라스틱 밀봉: 위의 오염 물질이 포함된 불결한 환경에 권장되어 장기적인 신뢰성을 높입니다.

일반적인 응용 분야

가전제품: 에어컨, 온수기, 전자레인지, 전기히터, 제습기

산업 제어: 모터 제어, 전력 관리 시스템, 자동화 장비, 산업용 난방 장비

전력 시스템: 스마트 미터, 배전 제어, 충전 시설, 신에너지 장비

요약

FH51/FH51TP 시리즈 고전력 계전기는 고부하 성능, 강력한 절연 성능, 유연한 구성 및 열악한 환경 적응성을 결합하여 고신뢰성 제어 시스템에 이상적인 선택입니다. FH51 시리즈는 가전제품, 산업용 장비, 전력 시스템 등 어떤 용도로든 귀하의 설계에 안정적이고 안전하며 내구성이 뛰어난 핵심 제어 부품을 제공합니다.
