FH63NE 120A 고전류 신에너지 계전기 – 광전지 에너지 저장 및 산업용 전원 공급 장치용으로 설계됨

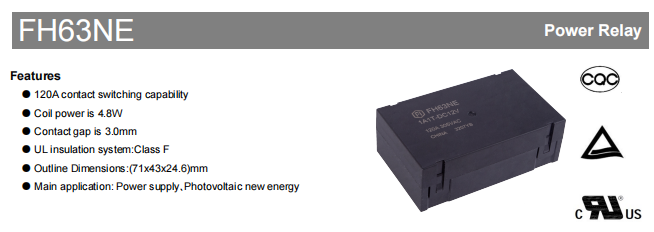

는 FH63NE 고성능, 고전류입니다. 새로운 에너지 릴레이 광전지(PV) 신에너지 및 전원 공급 시스템을 위해 FANHAR에서 개발했습니다. 이 제품은 120A 접점 스위칭 기능, 71mm × 43mm × 24.6mm 크기, 클래스 F UL 절연 시스템 및 3.0mm 접점 간격을 갖추고 있습니다. 뛰어난 전기 성능, 견고한 안전 설계 및 포괄적인 국제 인증을 갖춘 FH63NE는 PV 인버터, 에너지 저장 시스템 및 산업용 전원 공급 장치와 같은 까다로운 애플리케이션에 이상적인 선택이 되었습니다.

에너지 신산업의 급속한 성장을 배경으로 태양광 인버터와 전력변환시스템(PCS)의 설치 용량이 크게 증가하면서 신에너지 릴레이 매칭에 대한 수요가 늘어나고 있습니다. EV 충전 파일, PV 인버터 및 에너지 저장 시스템의 핵심 전자 스위칭 부품인 신에너지 AC 계전기는 고전압, 고전류, 높은 절연 강도 및 긴 전기 수명에 대한 엄격한 요구 사항을 충족해야 합니다. FH63NE는 이러한 업계 동향에 정확하게 부응하여 개발되었으며, 고전류, 고신뢰성 계전기에 대한 긴급한 시장 요구를 효과적으로 해결합니다.

주요 전기 사양: 부하 용량, 응답, 절연 및 접점 재료

높은 부하 용량

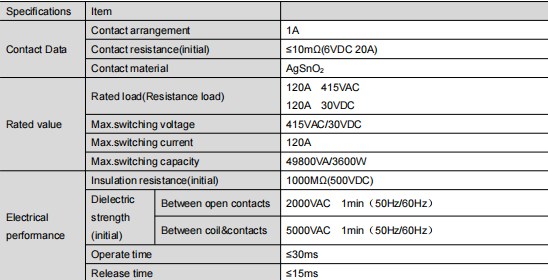

는 FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

빠른 응답과 긴 수명

는 릴레이 빠른 응답을 위해 작동 시간 30ms 이하, 릴리스 시간 15ms 이하가 특징입니다. 기계적 내구성은 1×10⁶ 작업입니다. 전기적 수명은 120A 415VAC 저항 부하(ON/OFF = 1s/9s)로 주변 온도 85℃에서 1×10⁶ 작동에 도달합니다. 이러한 내구성은 유사한 고전류 계전기 중에서 탁월하며 PV 시스템의 장기 안정성 요구 사항을 충족합니다.

우수한 절연 및 절연 강도

는 FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

고급 접점 재료

는 FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

코일 사양 및 에너지 효율적인 설계

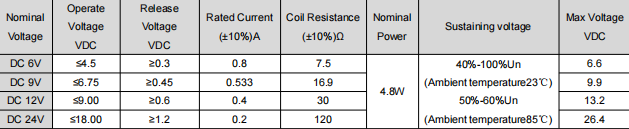

는 FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

선택 팁:

는 coil rated voltage should match the control system supply, considering power fluctuations.

코일 가열을 줄이기 위해 유지 전압 기능(40%~100% Un)을 사용하되 유지 전압이 작동 전압보다 낮지 않고 최대 연속 전압을 초과하지 않도록 하십시오.

코일 저항은 85℃에서 증가하고 이에 따라 작동 전압도 변경됩니다. 실제 적용 시 충분한 여유를 두십시오.

안전 승인 및 규정 준수

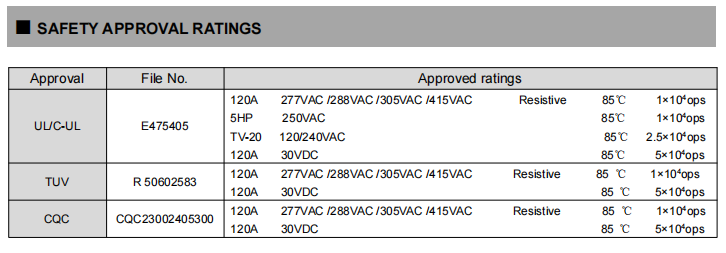

는 FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

환경적응성과 기계적 성능

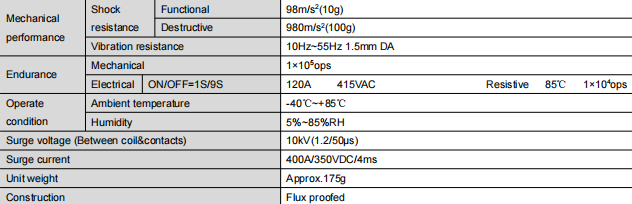

는 FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

는 product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

치수 및 설치 참고사항

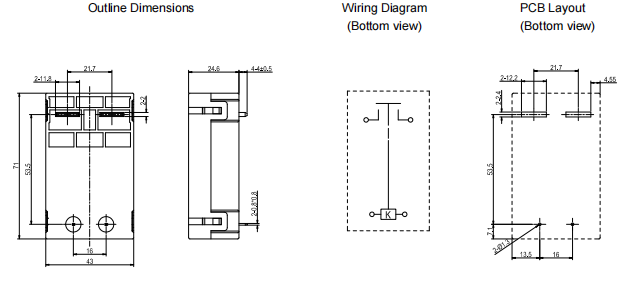

외형 치수: 71×43×24.6mm(L×W×H).

핀 간격 및 PCB 레이아웃: 지정된 공차가 없는 치수의 경우 ≤1mm 공차 ±0.2mm, 1mm~5mm 공차 ±0.3mm, ≥5mm 공차 ±0.5mm; PCB 레이아웃 미지정 공차는 항상 ±0.1mm입니다.

납땜: 구리 부하 단자 – 권장 납땜 온도 260℃±5℃, 시간 3~5초; 코일이나 접점의 손상을 방지하려면 장기간 고온을 피하십시오.

보호: 플럭스 방지 구조, 웨이브 솔더링 플럭스 오염에 대한 저항력이 있지만 세척 용제에 담그면 안 됩니다.

취급: 접촉 변형이나 매개변수 편차를 방지하기 위해 떨어뜨리거나 외부 충격을 피하십시오.

일반적인 애플리케이션 시나리오

120A 고전류 스위칭 기능과 높은 신뢰성을 갖춘 FH63NE는 주로 다음 분야에 사용됩니다.

태양광 신에너지 : 태양광 발전 시스템의 AC 측 안전 분리에 적합한 PV 스트링 및 고전류 루프 제어를 지원합니다.

전원 공급 장치 : 산업용 전원 공급 장치 및 UPS 시스템을 위한 부하 전환.

EV 충전 파일 : 전기차 충전장치의 전류 ON/OFF를 제어합니다.

넓은 작동 온도 범위와 탁월한 절연 및 내전압 설계로 인해 열악한 실외 및 산업 환경에 특히 적합합니다.
