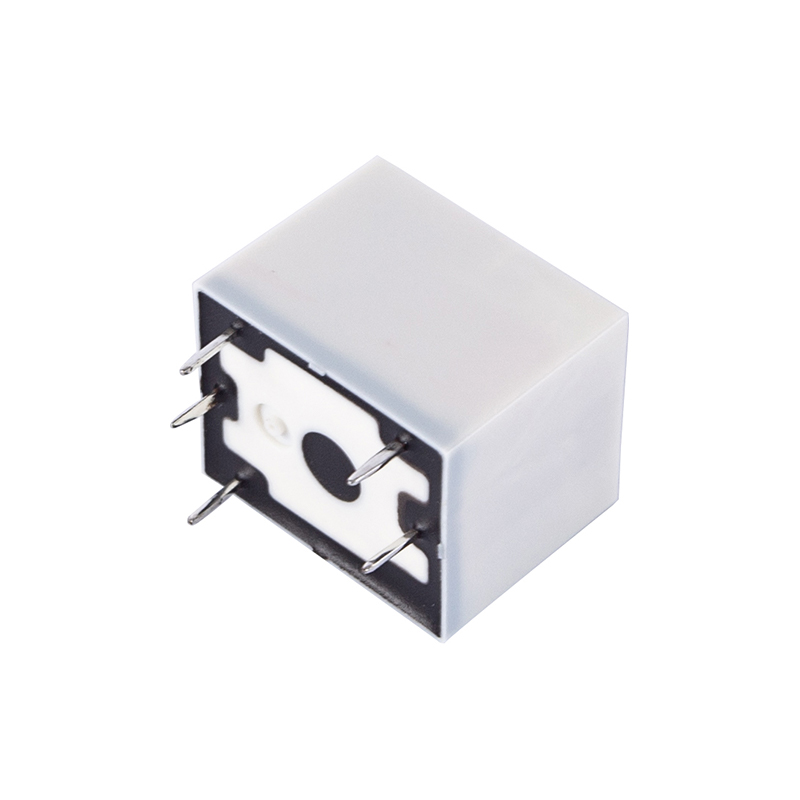

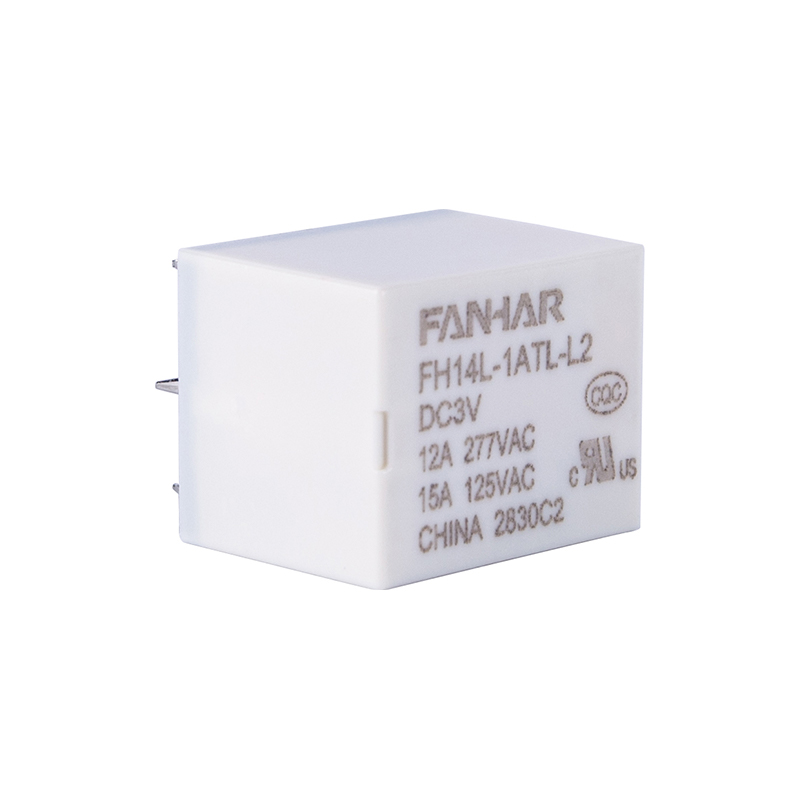

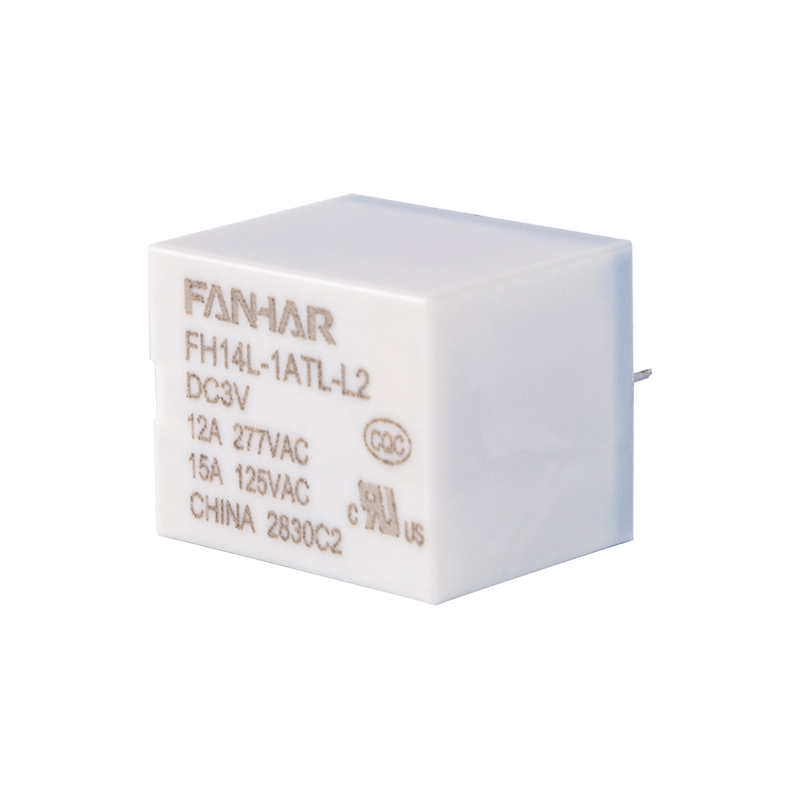

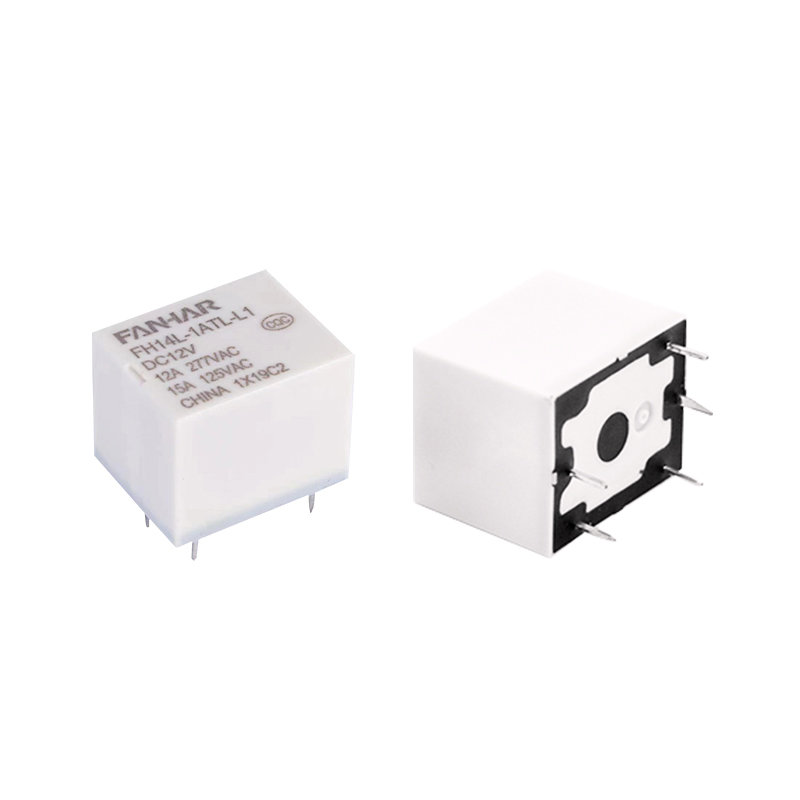

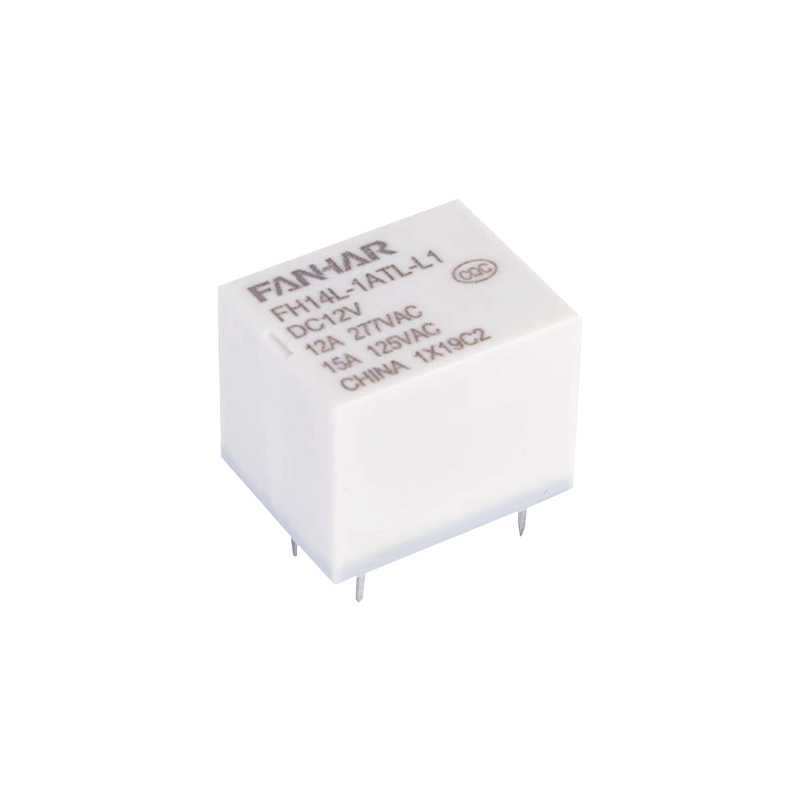

FH14L 12A 15A 래칭 릴레이 UL CQC 규격

사양

품목

연락처 데이터

접촉 배열

1A、1B、1C

접촉 저항(초기)

100mΩ 이하(6VDC 1A)

연락처 자료

AgSnO ₂

정격값

정격하중(저항하중)

12A   277VAC

15A   125VAC

최대 스위칭 전압

277VAC

최대 스위칭 전류

16A

최대 스위칭 용량

3324VA

최소 허용 부하

5VDC 100mA

전기적 성능

절연저항(초기)

1000MΩ(500VDC)

절연 내력(초기)

열린 접점 사이

750VAC, 1분

코일과 접점 사이

1500VAC,1분

시간 설정

10ms 이하

재설정 시간

10ms 이하

기계적 성능

충격 저항

기능성

98m/s ² (10g)

파괴적인

980m/초 ² (100g)

진동 저항

10Hz~55Hz 1.5mm DA

지구력

기계

1× 10 ⁶ 작전

전기(상온)

15A
12A

125VAC
277VAC

1× 10 ⁴ 작전(ON/OFF= 1s/9s)
5×10 ⁴ 작전(ON/OFF= 1s/9s)

작동조건

주변 온도

-40℃~85℃

습도

5%~90%

종료

PCB

단위중량

약 9g

건설

플라스틱 밀봉, 플럭스 방지
