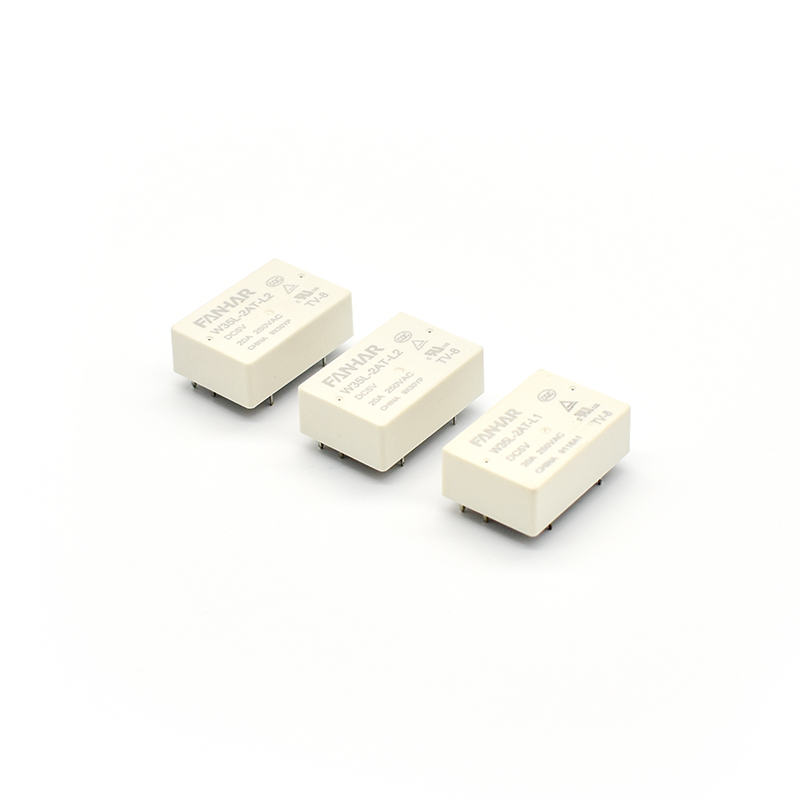

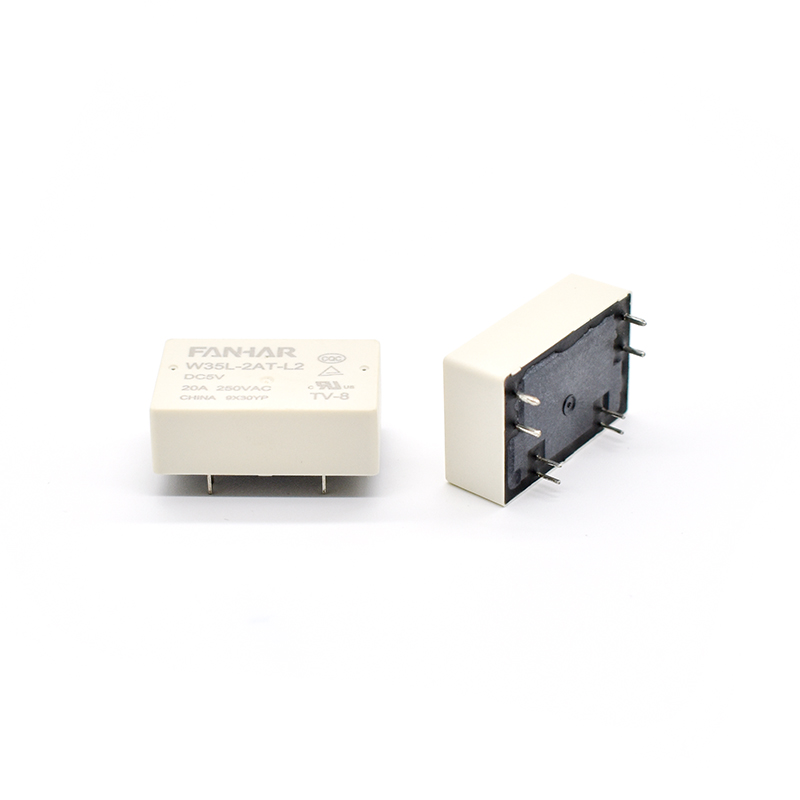

W35L 16A 20A 래칭 릴레이 UL TUV CQC 준수

사양

품목

연락처 데이터

접촉 배열

2A、2B、1A1B

접촉저항(초기)

≤50mΩ(6VDC 1A)

연락처 자료

AgSnO ₂

정격값

정격하중(저항하중)

16A   250VAC(표준)
20A   250VAC

최대 스위칭 전압

277VAC

최대 스위칭 전류

20A

최대 스위칭 용량

4000VA

최소 허용 하중

5VDC 100mA

전기적 성능

절연저항(초기)

1000MΩ(500VDC)

절연 내력(초기)

열린 접점 사이

1000VAC, 1분

접촉 세트 사이

2000VAC, 1분

코일과 접점 사이

4000VAC, 1분

시간 설정

15ms 이하

재설정 시간

15ms 이하

기계적 성능

충격 저항

기능성

98m/s ² (10g)

파괴적인

980m/초 ² (100g)

진동 저항

10Hz~55Hz 1.5mm DA

지구력

기계

1× 10 ⁶ 작전

전기(상온)

16A

20A

1.5HP

250VAC

250VAC

250VAC(모터)

1× 10 ⁵ 작전(ON/OFF= 1s/9s)
5×10 ⁴ 작전 (ON/OFF= 1s/9s)

5×10 ⁴ 작전 (ON/OFF= 1s/9s)

작동조건

주변 온도

-40℃~85℃/105℃

습도

5%~85%

종료

PCB

단위중량

대략. 12g

건설

Flux 방지
