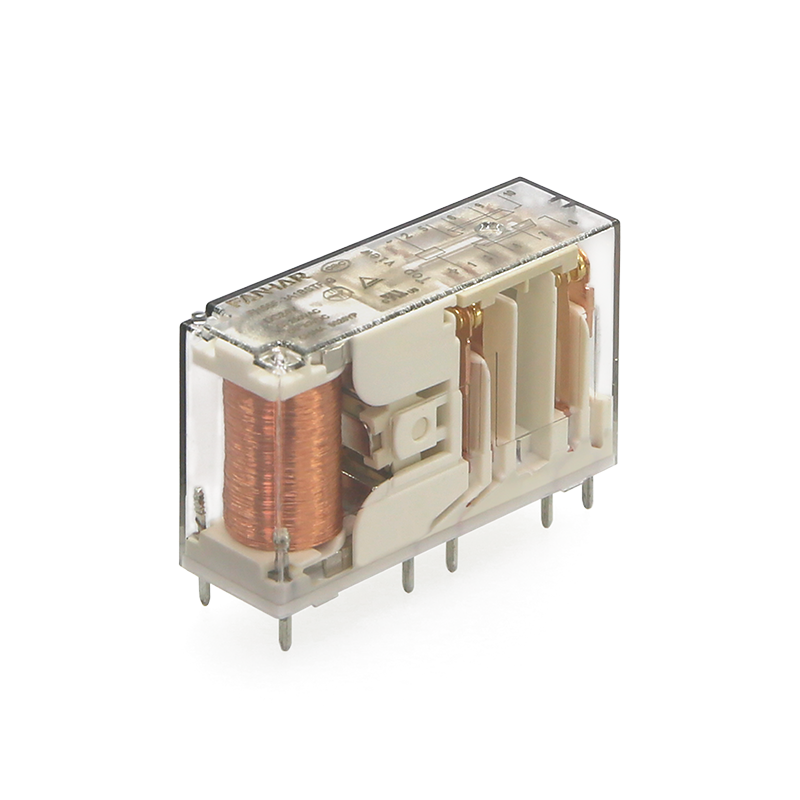

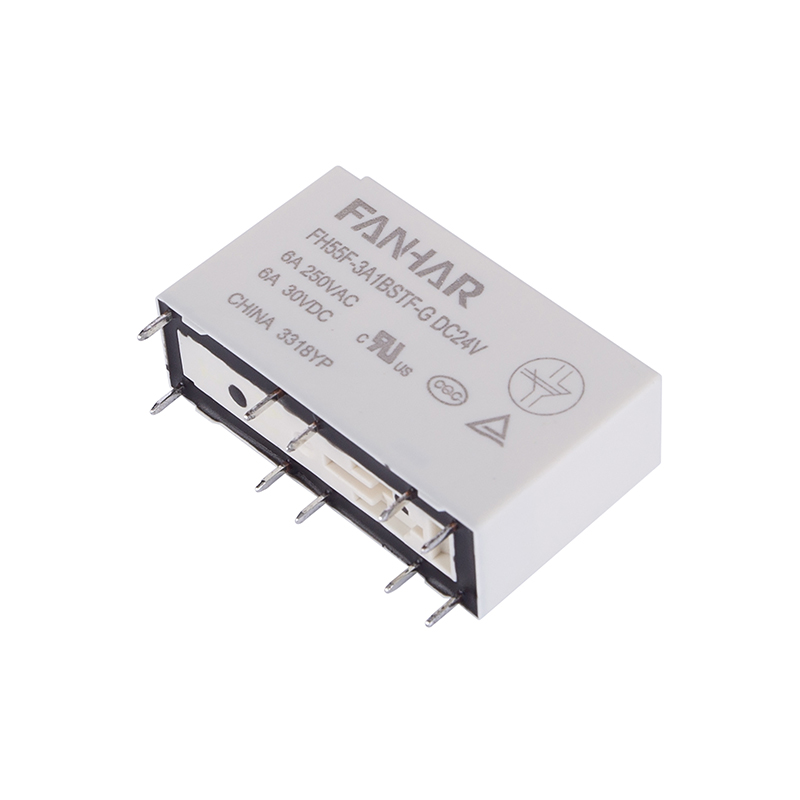

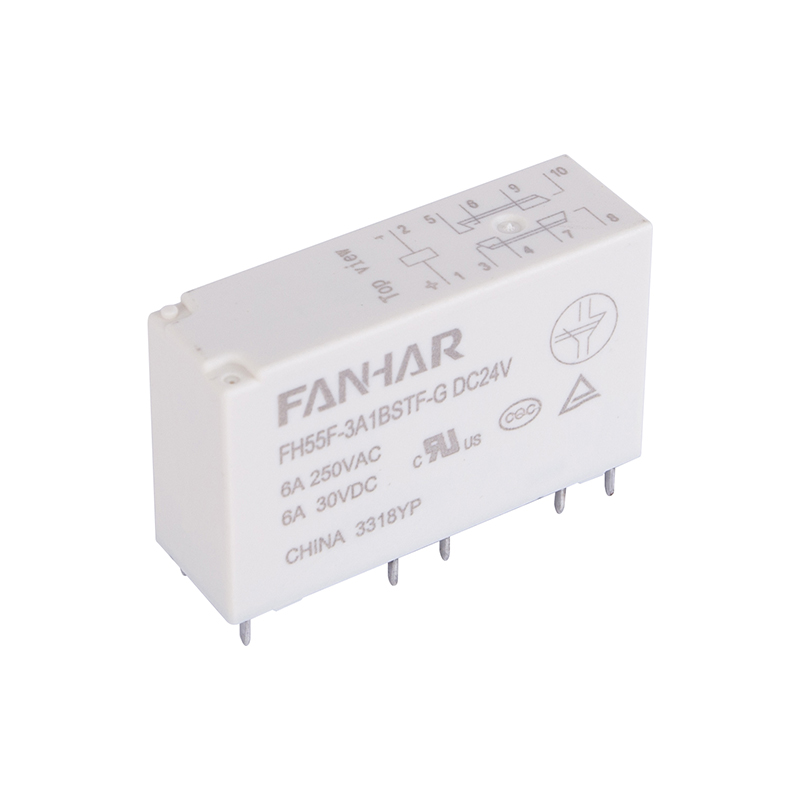

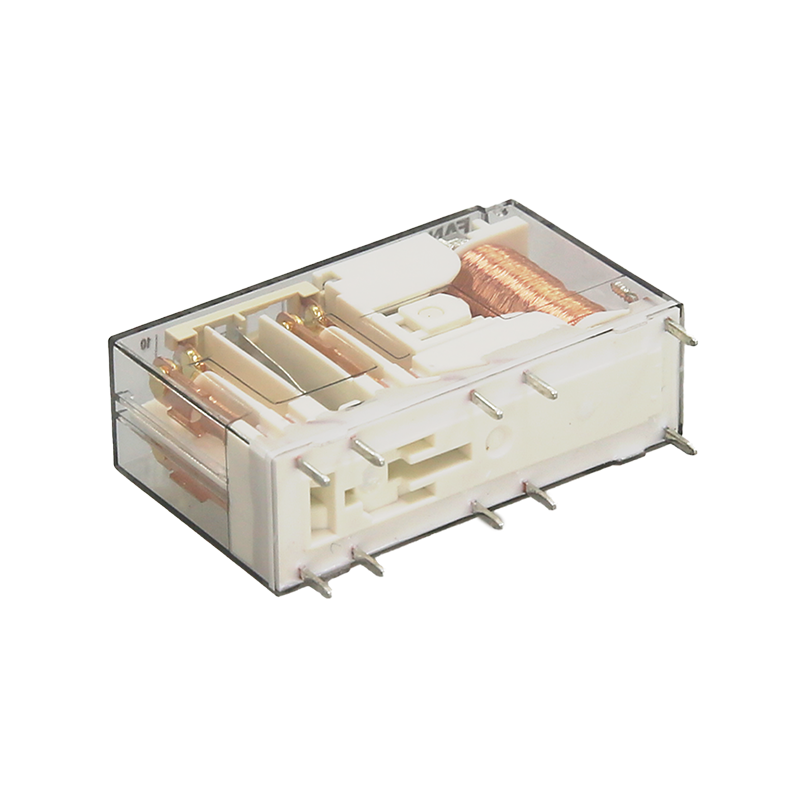

FH55F 6A 산업용 계전기 UL TUV CQC 준수

사양

품목

연락처 데이터

접촉 배열

3A1B､2A2B

구조적 분류

(EN50205에 따름)

A급 필수 오리엔테이션

접촉저항(초기)

100mΩ 이하(6VDC 1A)

연락처 자료

AgSnO ₂

정격값

정격하중(저항하중)

6A 277VAC/30VDC

최대 스위칭 전압

400VAC

최대 스위칭 전류

6A

최대 스위칭 용량

1662VA/180W

최소 허용 하중

5VDC 10mA(금도금 접점)

전기적 성능

절연저항(초기)

1000MΩ(500VDC)

유전 강도

(초기)

열린 접점 사이

1500VAC

코일과 접점 사이

4000VAC,1분

연락처 그룹 간

2500VAC,1분(7-8/9-10)  4000VAC,1분(기타)

운영시간

20ms 이하

출시 시간

20ms 이하

기계적 성능

충격

저항

기능성

98m/s ² (10g)

파괴적인

980m/초 ² (100g)

진동 저항

N0/NC:10Hz~55Hz  1.5mm DA

N0:55Hz~200Hz ,98m/s2    NC:55Hz~200Hz ,49m/s2

연면 거리

코일과 접점 사이

8mm

연락처 그룹 간

5.5mm

공기 거리

코일과 접점 사이

8mm

연락처 그룹 간

5.5mm

지구력

기계

1×107ops

전기(상온)

6A 277VAC/30VDC                       1×105ops(ON/OFF=1s/9s)

작동조건

주변 온도

-40℃~85℃

습도

5% ~ 85%

종료

PCB

단위중량

약 22g

건설

플라스틱 밀봉､플럭스 방지
