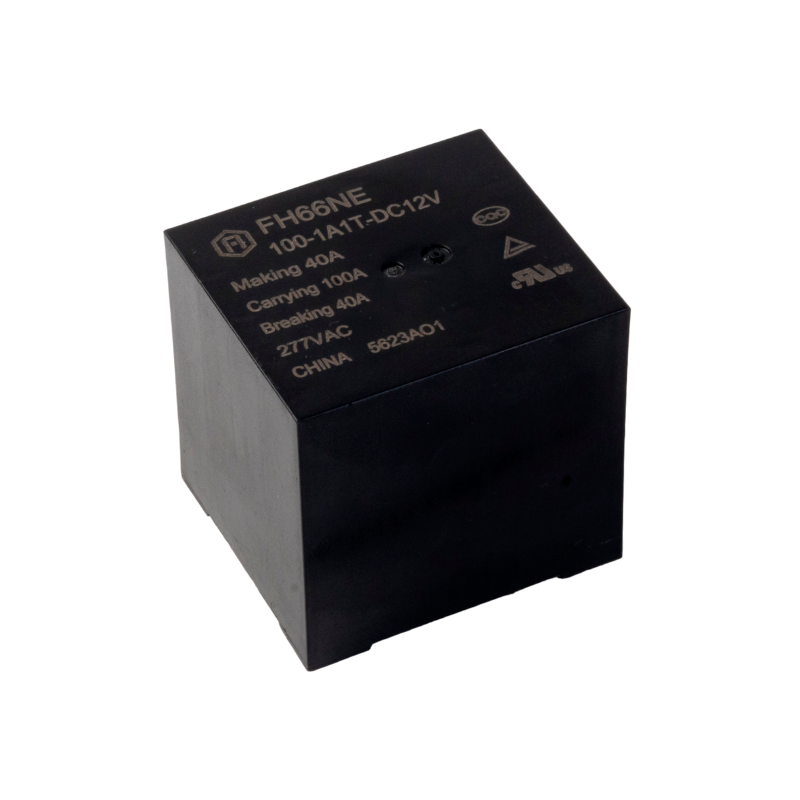

FH66NE-100 신에너지 계전기 UL TUV CQC 규격

사양

품목

100A

연락처 데이터

접촉 배열

1A

접촉저항(초기)

5mΩ 이하(6VDC 20A)

연락처 자료

AgSnO ₂

정격값

정격하중(저항하중)

60A 연결, 100A 운반, 차단 60A 277VAC 85℃

최대 스위칭 전압

800VAC

최대 스위칭 전류

100A

최대 스위칭 용량

24000VA

전기적 성능

절연저항(초기)

1000MΩ(500VDC에서)

절연 내력(초기)

기본 연락처 간 연결 해제

2500VAC    1분(50Hz/60Hz)

코일과 접점 사이

5000VAC    1분(50Hz/60Hz)

운영 시간

30ms 이하

출시 시간

10ms 이하

기계적 성능

충격 저항

기능성

98m/s ² (10g)

파괴적인

980m/초 ² (100g)

진동 저항

10Hz~55Hz 1.5mm DA

지구력

기계

1× 10 ⁶ 작전

전기

온/오프= 1S/9S

연결 60A 100A 차단 60A  277VAC   저항성 85℃  3×10 ⁴ 작전

서지전압 (코일과 접점간)

10KV(1.2/50μs)

운영하다

상태

주변 온도

-40℃~85℃

습도

5%~85%RH

단위중량

대략. 136g

건설

Flux 방지
