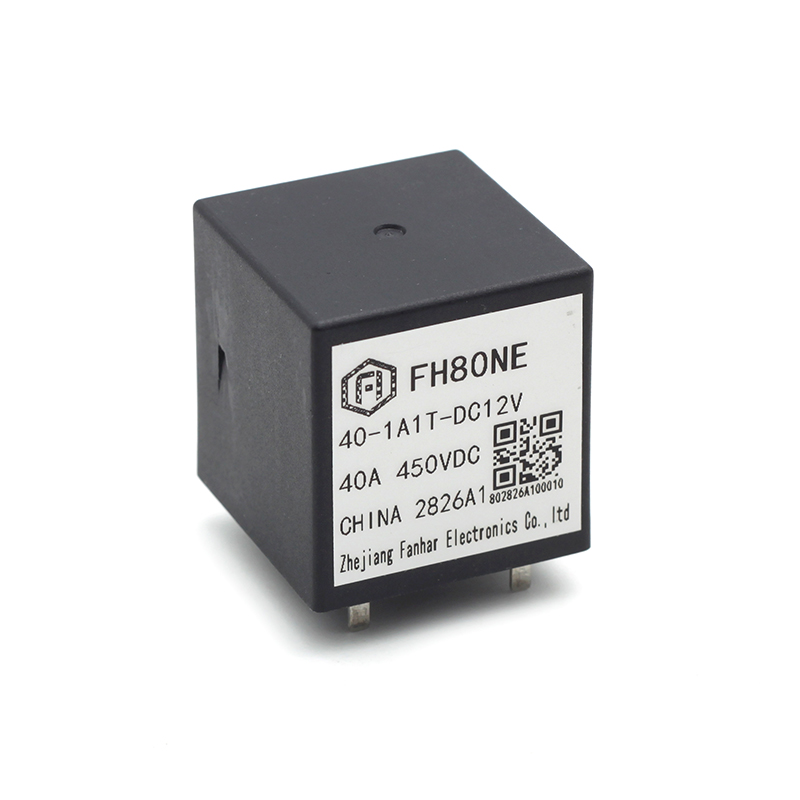

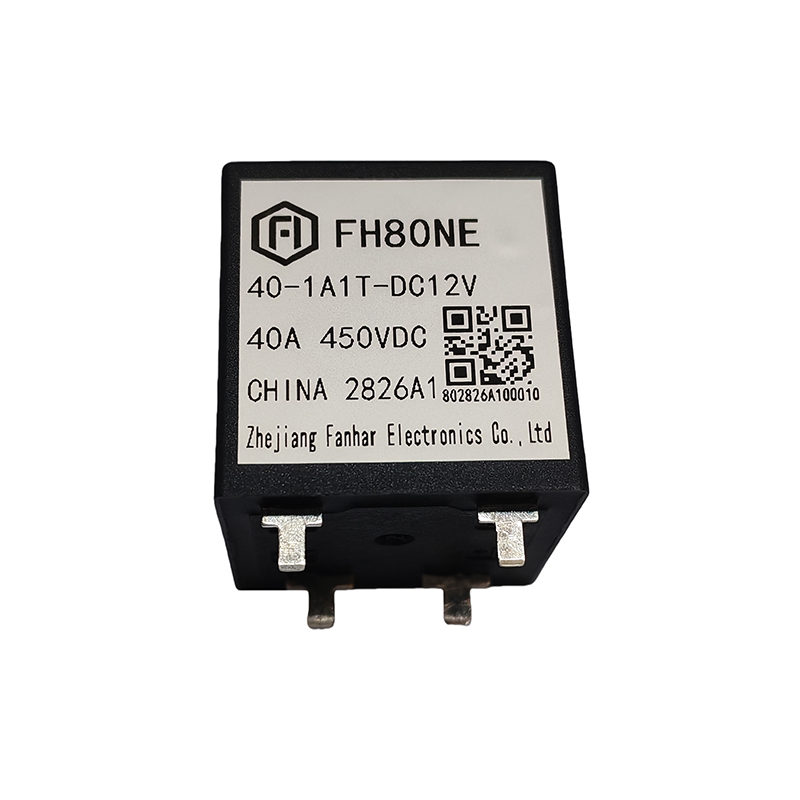

FH80NE 40A 신에너지 릴레이

사양

품목

연락처 데이터

접촉 배열

1A

접촉 저항(초기)

≤5mΩ(6VDC 20A)

연락처 자료

AgSnO ₂

정격값

정격 전류

40A

정격부하(저항부하)

40A   450VDC

최대 스위칭 전압

750VDC

최대. 차단 전류

50A(450VDC)≥1op

최대 스위칭 용량

22500VA

전기

성능

절연저항(초기)

1000MΩ(500VDC)

절연내력(초기)

열려 있는 연락처 사이

2000VAC,1분

코일과 접점 사이

3000VAC,1분

작동 시간(정격 전압 기준)

30ms 이하

릴리스 시간(정격 전압 기준)

10ms 이하

기계

성능

충격 저항

기능성

196m/s ² (10g)

파괴적인

490m/초 ² (100g)

진동 저항

10Hz~500Hz   49m/s²

지구력

기계

1×10 ⁵ 작전

전기(Resistive)

스윙: 1×10 ³ 작전（450VDC,40A）

스윙: 1×10 ⁴ 작전（450VDC,10A）

스위핑: 4×10 ³ 작전（650VDC,12A）

제작 ： 7.5×10 ⁴ 작전（450VDC,35A）

만들기  ：5×10 ⁴ 작전（750VDC,40A）

전류 운반 능력

40A

60A: 30분

80A: 60초

160A: 5초

240A: 3초

400A: 0.6초

운영하다

상태

주변 온도

-40℃~85℃

습도

5%~85%RH

단위중량

약 55g(부속품 제외)

건설

Flux 방지
