전류 션트 저항기 이해: 정밀 전류 측정에 대한 종합 가이드

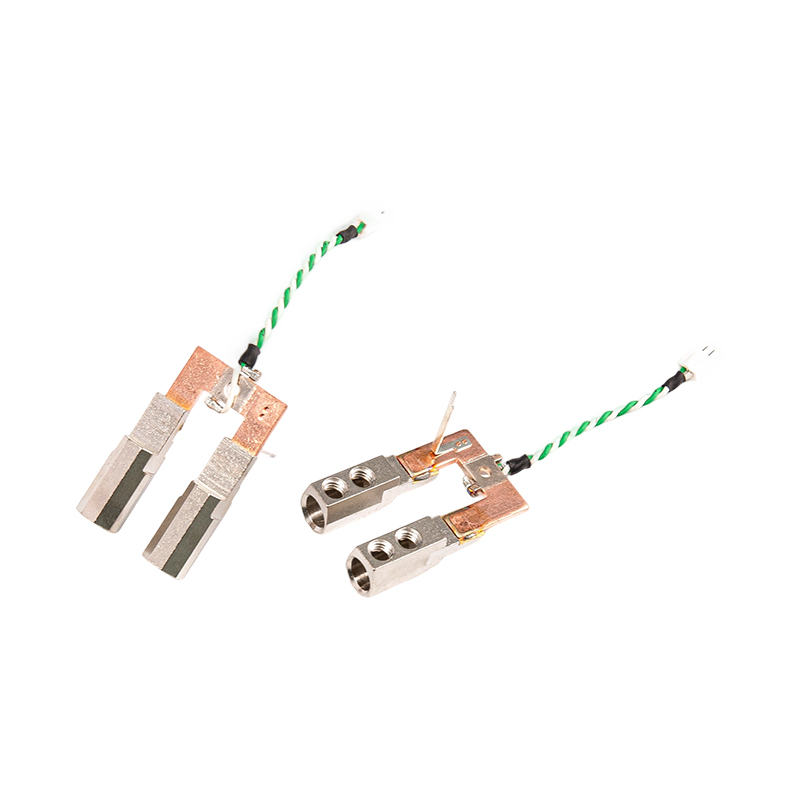

전류 션트 저항기란 무엇입니까?

A 전류 션트 저항기 단자 전체에 걸쳐 작고 비례적인 전압 강하를 생성하여 전류를 측정하도록 설계된 정밀한 저저항 구성 요소입니다. 옴의 법칙(V = I × R)을 기반으로 하는 이 저항기는 전류 흐름을 측정 가능한 전압 신호로 변환하여 회로 작동을 크게 방해하지 않고 정확한 전류 모니터링을 가능하게 합니다.

이러한 필수 구성 요소는 성능 최적화 및 안전 모니터링을 위해 정밀한 전류 감지가 중요한 전력 전자 장치, 배터리 관리 시스템, 산업 자동화 및 자동차 애플리케이션 전반에 널리 배포됩니다.

전류 션트 저항기의 주요 특성

기본 작동 원리

전류 션트 저항기는 간단하면서도 우아한 원리로 작동합니다.

• 부하와 직렬로 배치되면 저항기는 이를 통해 흐르는 전류에 비례하여 전압 강하를 생성합니다.
• 이 전압은 고임피던스 증폭 회로 또는 아날로그-디지털 변환기를 사용하여 측정됩니다.
• 측정된 전류는 다음 공식을 사용하여 계산됩니다. I = V ¼ R(여기서 저항은 일정하게 유지됨)
• 일반적인 저항 값은 전력 손실을 최소화하기 위해 마이크로옴에서 수십 밀리옴까지 다양합니다.

중요한 성능 매개변수

적절한 선택 전류 션트 저항기 몇 가지 주요 사양을 신중하게 평가해야 합니다.

• 저항값: 일반적으로 범위는 0.1mΩ ~ 100mΩ이며 최대 전류 및 허용 가능한 전압 강하를 기준으로 선택됩니다.
• 전력 등급: 25-50%의 안전 여유를 두고 P = I² × R을 사용하여 계산된 열 방출 용량을 결정합니다.
• 온도 계수(TCR): ±10ppm/°C 이하를 제공하는 프리미엄 션트로 온도 변화 전반에 걸쳐 저항 안정성을 측정합니다.
• 공차: 실험실 등급의 경우 ±0.01%에서 일반 응용 분야의 경우 ±1~5% 범위의 정밀도 수준을 나타냅니다.
• 전압 강하: 표준 값에는 측정 장비와의 호환성을 위해 정격 전류에서 50mV, 75mV 또는 100mV가 포함됩니다.

전류 션트 저항기의 유형

정밀 전류 션트와 표준 션트 비교

정밀 전류 션트 저항기는 탁월한 정확성과 안정성을 요구하는 애플리케이션용으로 설계된 최고 수준의 전류 감지 기술을 나타냅니다. 이러한 특수 구성 요소는 고급 재료 선택 및 제조 프로세스를 통해 측정 오류를 최소화합니다.

정밀 전류 분류기의 주요 차이점은 다음과 같습니다.

• 매우 낮은 TCR 값(종종 ±10ppm/°C 미만)으로 작동 온도 전반에 걸쳐 드리프트를 최소화합니다.
• 탁월한 측정 반복성을 위한 엄격한 공차 사양(±0.01% ~ ±0.1%)
• 리드 저항 오류를 제거하는 4단자 Kelvin 연결
• 확장된 작동 기간 동안 노화 효과를 최소화하면서 장기적 안정성을 제공합니다.
• 교정 실험실, 테스트 장비 및 중요한 모니터링 시스템에서 뛰어난 성능

DC 전류 션트 저항기 구성

DC 전류 션트 저항기 DC 측정의 고유한 과제를 해결하는 구성 방법을 특징으로 하는 직류 응용 분야에 특별히 최적화되었습니다.

• 거의 0에 가까운 열 EMF를 제공하는 망가닌 또는 콘스탄탄 합금 구조
• 산업 환경을 위한 견고한 단자를 갖춘 패널 장착 설계
• 아날로그 미터와의 원활한 통합을 위해 정격 전류에서 표준화된 75mV 출력
• 높은 과부하 용량(일반적으로 2시간 동안 정격 전류의 120%)
• 작동 온도 범위는 가혹한 산업 환경에서 -40°C ~ 60°C입니다.

건설 기술에 따른 전기 션트

전기 션트 다양한 기술을 사용하여 제조되며 각각 고유한 장점을 제공합니다.

• 금속 호일 션트: ±5ppm/°C의 낮은 TCR로 뛰어난 정밀도를 제공하며 고주파수 및 정밀 응용 분야에 이상적입니다.
• 금속 스트립/플레이트 션트: 자동차 및 산업용 드라이브에 탁월한 전력 처리 및 서지 전류 성능 제공
• 권선 션트: 더 높은 인덕턴스가 AC 성능을 제한하지만 뛰어난 안정성과 높은 전력 용량을 제공합니다.
• 후막 션트: 중간 수준의 정밀도 요구 사항을 갖춘 대용량 응용 분야를 위한 비용 효율적인 솔루션

산업 전반에 걸친 응용

자동차 및 전기 자동차 시스템

자동차 부문은 가장 빠르게 성장하는 시장 중 하나입니다. 전류 션트 저항기s , 차량 전기화 및 첨단 전자 시스템을 통해 구동됩니다. 중요한 애플리케이션은 다음과 같습니다.

• 배터리 관리 시스템(BMS)은 충전 상태 추정을 위해 충전/방전 전류를 모니터링합니다.
• 온보드 충전기(OBC)는 전류 제어 및 과부하 보호를 위한 피드백을 제공합니다.
• 정밀한 토크 및 속도 조절이 가능한 견인 모터 제어
• DC-DC 컨버터는 차량 하위 시스템 전체에 효율적인 전력 분배를 보장합니다.
• AEC-Q200 인증 부품이 필요한 고전압 배전 장치

산업용 전력전자

산업용 애플리케이션 활용 정밀 전류 션트s 대상:

• 벡터 제어를 위해 실시간 전류 피드백이 필요한 모터 구동 시스템
• 전원 공급 장치 모니터링, 부하 조절 및 오류 감지 보장
• 위치 제어를 위해 고정밀 전류 감지가 필요한 서보 드라이브
• 에너지 계량 시스템에는 정확한 소비량 측정이 필요합니다.
• 재생 에너지 인버터는 태양광 및 풍력 시스템의 전류 흐름을 추적합니다.

가전제품 및 통신

콤팩트 전류 션트 저항기s 다음에서 고급 기능을 활성화합니다.

• 스마트폰 배터리 관리로 안전한 충전 주기 보장
• 출력 전류를 모니터링하는 노트북 전원 어댑터
• RF 증폭기 전체의 전력 분배를 관리하는 5G 기지국
• 데이터 센터 장비는 서버 수준에서 전력 소비를 추적합니다.
• 정밀한 전류 모니터링을 통해 배터리 수명을 최적화하는 웨어러블 장치

설계 고려 사항 및 모범 사례

켈빈 연결 구현

낮은 저항으로 최대 정확도 달성 전류 션트 저항기s , 적절한 Kelvin(4선) 연결을 구현하는 것이 필수적입니다. 이 기술은 전류 전달 경로를 전압 감지 경로에서 분리하여 리드 및 접촉 저항으로 인한 오류를 제거합니다.

구현 지침에는 다음이 포함됩니다.

• 저항성 요소에 가장 가까운 저항기 패드의 내부 가장자리에서 감지 라인을 라우팅합니다.
• 균형 잡힌 측정을 보장하기 위해 감지 추적의 길이와 치수를 동일하게 유지합니다.
• 전류 감지 증폭기를 션트에 최대한 가깝게 배치하세요.
• 솔더 심지 및 불균일한 저항을 방지하기 위해 션트 패드의 비아를 피하십시오.
• 공통 모드 잡음을 제거하려면 감지 라인에 차동 쌍 라우팅을 사용하십시오.

열 관리 전략

전력 소비 DC 전류 션트 저항기 측정 정확도에 영향을 줄 수 있는 열이 발생합니다. 효과적인 열 관리에는 다음이 필요합니다.

• 적절한 경감 - 수명 연장을 위해 최대 정격 이하로 저항기를 작동
• 열 확산을 위한 PCB의 적절한 구리 영역
• 인클로저 설계 시 주변 온도 및 공기 흐름 고려
• 온도로 인한 드리프트를 최소화하기 위해 TCR이 낮은 재료 선택
• 패널형 션트 장착 시 열 인터페이스 재료 사용

하이사이드 및 로우사이드 감지

배치 전기 션트 회로 내 시스템 성능에 영향을 미칩니다.

엔지니어를 위한 선택 가이드

저항 요구 사항 계산

최적 결정 전류 션트 저항기 가치에는 여러 요소의 균형이 필요합니다.

• 목표 전압 강하: 표준 ADC 및 미터와의 호환성을 위해 일반적으로 50-100mV
• 최대 전류: R = V ¼ I를 계산하여 필요한 저항을 결정합니다.
• 전력 손실: P = I² × R이 안전 여유를 두고 정격 제한 내에 있는지 확인합니다.
• 신호 대 잡음비: 안정적인 측정을 위해 전압 강하가 시스템 잡음 수준을 초과하는지 확인합니다.

재료 선택 기준

합금 구성은 직접적인 영향을 미칩니다. 정밀 전류 션트 성능:

• 망가닌: TCR ~±10-50ppm/°C 및 우수한 장기 안정성을 갖춘 정밀 응용 분야에 선호됩니다.
• 콘스탄탄: 일반 산업용으로 적당한 TCR로 우수한 안정성 제공
• 제라닌: 가장 높은 정밀도 요구 사항에 맞게 초저 TCR을 제공하는 고급 합금
• 구리: 비용이 주요 관심사인 고전류 애플리케이션에 사용됩니다.

FAQ

전류 션트 저항기와 전류 감지 저항기의 차이점은 무엇입니까?

용어는 종종 같은 의미로 사용되지만 일반적으로 서로 다른 사용 사례를 의미합니다. 전류 감지 저항기 일반적으로 모니터링 및 제어를 위해 전자 회로에 통합된 저저항 구성 요소이며 정밀 애플리케이션을 위해 제어된 주파수 응답으로 설계되었습니다. 전류 션트 저항기 종종 고전류 측정과 관련이 있으며 전력 분배, 계측 또는 계측 애플리케이션에 사용될 수 있습니다. 둘 다 동일한 옴의 법칙 원리를 사용하지만 규모, 구성 및 적용 환경이 다릅니다.

현재 션트 저항기에 적합한 저항 값을 어떻게 선택합니까?

적절한 선택 resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

TCR이란 무엇이며 전류 션트 저항기에 왜 중요한가요?

TCR(온도 저항 계수)은 온도에 따라 저항이 얼마나 변하는 지를 측정하며, 단위는ppm/°C(섭씨온도당 백만분율)입니다. 100ppm/°C TCR 및 100Ω 초기 저항을 갖는 션트 저항기의 경우 50°C 온도 변화로 인해 0.5Ω 저항 이동이 발생합니다. 이는 측정 정확도에 직접적인 영향을 미칩니다. TCR이 높을수록 온도 변화에 따라 오류가 커진다는 의미입니다. 프리미엄 정밀 전류 션트s 온도 변동이 심한 자동차(-40°C ~ 125°C) 및 산업 응용 분야에 필수적인 ±10ppm/°C의 낮은 TCR을 제공합니다.

켈빈 연결이란 무엇이며 언제 사용해야 합니까?

켈빈(4선) 연결은 4개의 단자를 사용합니다. 2개는 전류 전달용이고 2개는 전압 측정용 전용 감지 단자입니다. 이렇게 하면 리드 및 접촉 저항으로 인한 오류가 제거되어 밀리옴 범위 션트를 측정할 때 2선 구성에서 10~15%의 측정 오류가 발생할 수 있습니다. 모두에 대해 켈빈 연결 사용 정밀 전류 션트 특히 저항 값이 10mΩ 미만이거나 0.5% 이상의 정확도가 필요한 경우에 그렇습니다. 구현에는 저항기 패드 내부에서 감지 라인을 라우팅하고 동일한 트레이스 길이를 유지하는 작업이 포함됩니다.

전류 측정을 위한 홀 효과 센서와 전류 션트 저항기는 어떻게 비교됩니까?

전류 션트 저항기s 더 높은 정확도(특히 DC/저주파에서), 더 낮은 비용, 더 넓은 주파수 응답을 제공하지만e 열(I²R 손실)을 발생시키고 갈바닉 절연을 제공하지 않습니다. 홀 효과 센서는 고유한 절연 기능과 무시할 수 있는 전력 손실을 제공하지만 외부 자기장의 영향을 받아 정확도가 중간 수준이고 비용도 더 높습니다. 배터리 관리 시스템과 같이 높은 정밀도가 요구되는 DC 애플리케이션의 경우 일반적으로 션트 저항기가 선호됩니다. 홀 센서는 절연이 중요하거나 열 방출이 중요한 고전류 애플리케이션에 선호됩니다.

DC t 션트 저항기의 표준 전압 강하는 무엇입니까?

업계 표준 DC 전류 션트 저항기 일반적으로 정격 전류에서 75mV를 생성하지만 50mV 및 100mV 변형도 일반적입니다. 이러한 표준화는 이러한 특정 전압 범위에 맞게 설계된 아날로그 패널 미터 및 측정 장비와의 호환성을 보장합니다. 예를 들어, 100A/75mV 션트의 저항은 0.00075Ω이고, 50A/75mV 션트의 저항은 0.0015Ω입니다. 기존 장비에 대한 션트를 선택할 때 적절한 스케일링과 정확성을 보장하기 위해 미터의 전체 스케일 전압 요구 사항을 확인하십시오.

전류 션트 저항기를 AC 애플리케이션에 사용할 수 있습니까?

네, 전류 션트 저항기s AC 측정에 적합하지만 고려 사항은 DC 애플리케이션과 다릅니다. 권선 션트는 더 높은 주파수에서 위상 변이와 측정 오류를 일으킬 수 있는 인덕턴스를 나타냅니다. 금속 포일 또는 금속판 션트는 더 낮은 인덕턴스와 더 나은 AC 성능을 제공합니다. 순수 AC 애플리케이션의 경우 CT(변류기)가 절연 기능을 제공하고 열 발생 없이 고전류를 처리하므로 선호되는 경우가 많습니다. 그러나 DC 바이어스 AC 또는 넓은 주파수 범위 요구 사항의 경우 주파수 응답을 적절하게 지정하면 션트 저항기가 여전히 효과적입니다.

전류 션트 저항기 측정 오류의 원인은 무엇이며 이를 최소화할 수 있는 방법은 무엇입니까?

주요 오류 원인으로는 열 드리프트(낮은 TCR 재료 선택으로 최소화), 리드 저항(Kelvin 연결을 통해 제거), 열전 전압(일관된 재료 사용 및 온도 변화로 감소), PCB 레이아웃 문제(적절한 트레이스 라우팅 및 증폭기 배치를 통해 해결), 자체 발열(열 설계 및 경감을 통해 관리)이 있습니다. 추가 요소에는 납땜 품질, 단자의 접촉 저항 및 전자기 간섭이 포함됩니다. 제조업체 레이아웃 지침을 따르고 적절한 열 관리를 구현하면 정밀 애플리케이션에서 총 오류를 0.1% 미만으로 줄일 수 있습니다.

자동차 전류 션트 저항기에서 어떤 인증을 찾아야 합니까?

자동차 애플리케이션의 경우 다음을 찾으십시오. 전류 션트 저항기s 자동차 환경의 수동 부품 스트레스 테스트에 대한 글로벌 표준인 AEC-Q200 인증을 받았습니다. 추가로 중요한 인증으로는 ISO9001(품질 관리), ISO14001(환경), ISO45001(산업 보건 및 안전)이 있습니다. 국제 시장의 경우 UL 승인, TUV 인증 및 EU ROHS/REACH 지침 준수를 통해 규정 준수가 보장됩니다. 이러한 인증은 부품이 자동차 온도 범위(-40°C ~ 125°C), 진동 및 장기 신뢰성 요구 사항을 견딜 수 있음을 보장합니다.

현재 션트 저항기에 필요한 전력 등급을 어떻게 계산합니까?

P = I² × R을 사용하여 전력 손실을 계산합니다. 여기서 I는 최대 연속 전류이고 R은 션트 저항입니다. 계산된 전력보다 25~50%의 안전 여유를 적용합니다. 예를 들어 5mΩ 션트를 통해 20A를 사용하는 경우: P = 20² × 0.005 = 2W. 3W 이상의 정격 저항을 선택하십시오. 경감 곡선을 고려하십시오. 대부분의 저항기는 주변 온도가 70°C 이상일 때 경감되어야 합니다. 펄스 애플리케이션의 경우 피크 전력 처리가 종종 연속 정격을 초과하므로 저항기의 펄스 기능을 확인하십시오. 특정 정격 감소 요구 사항은 항상 제조업체 데이터시트를 참조하세요.
