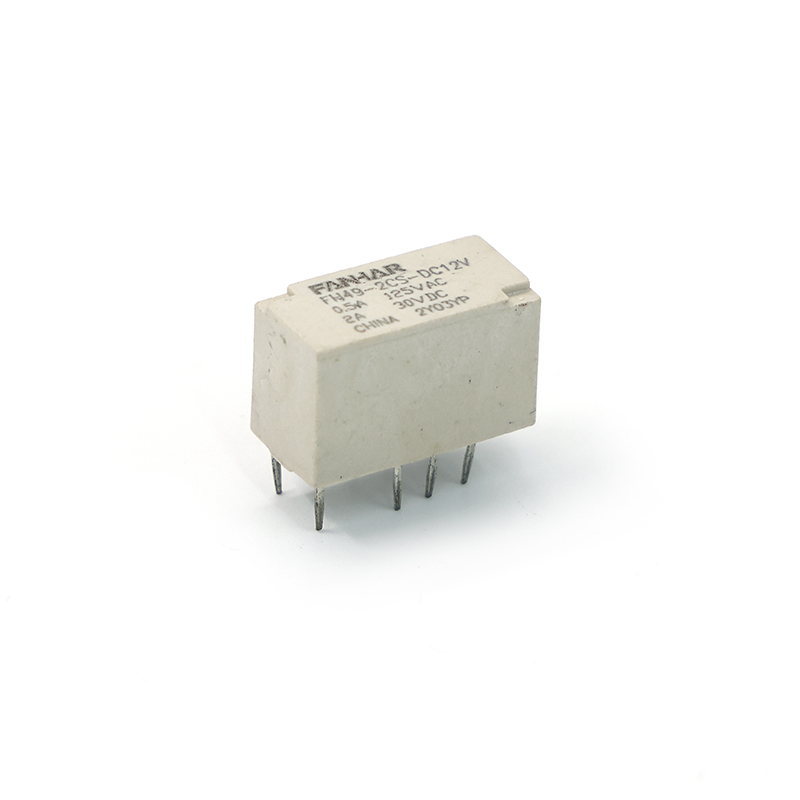

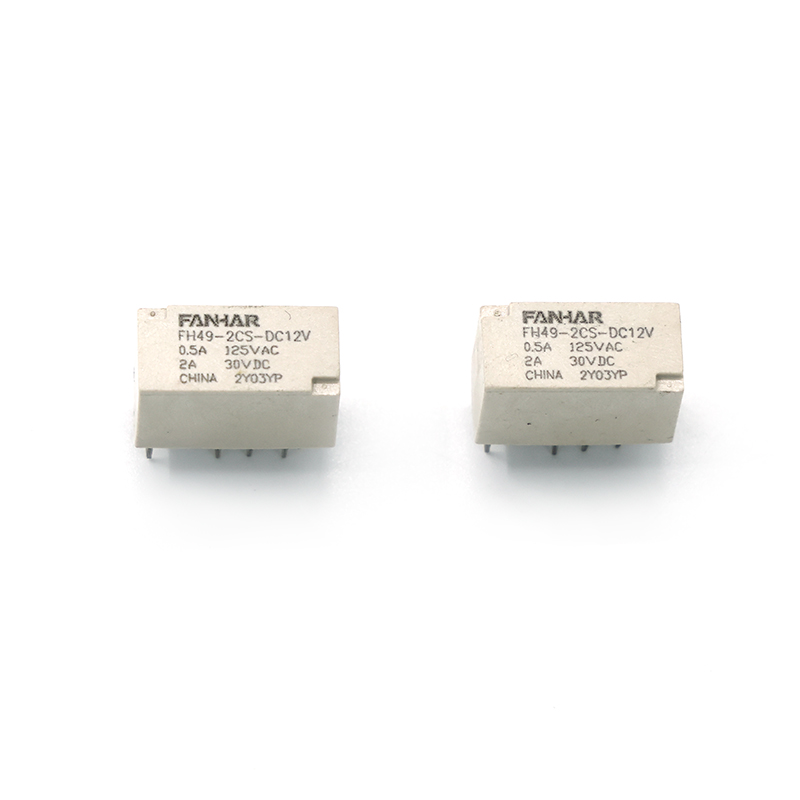

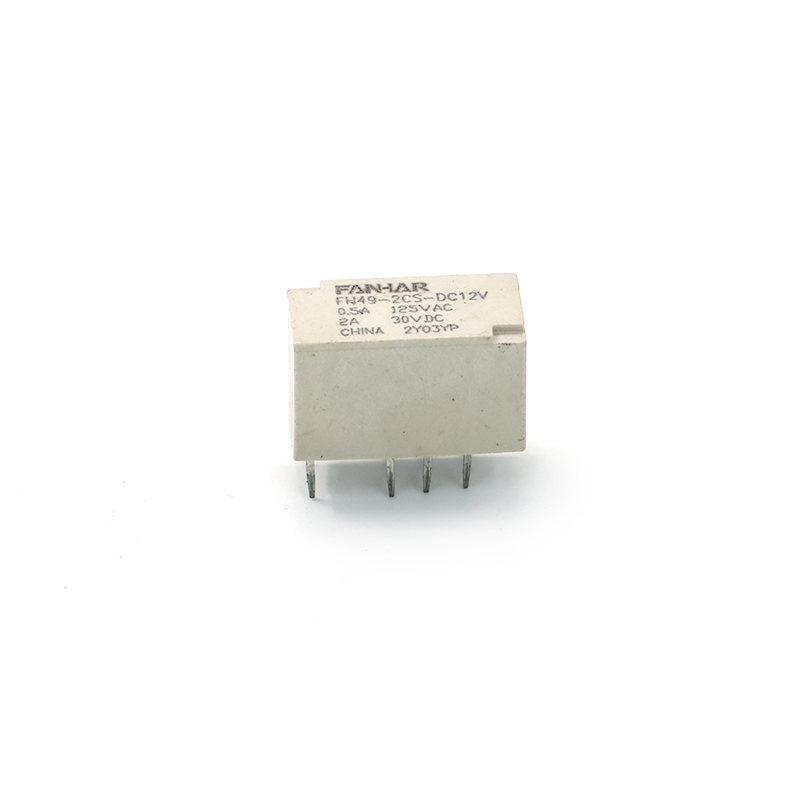

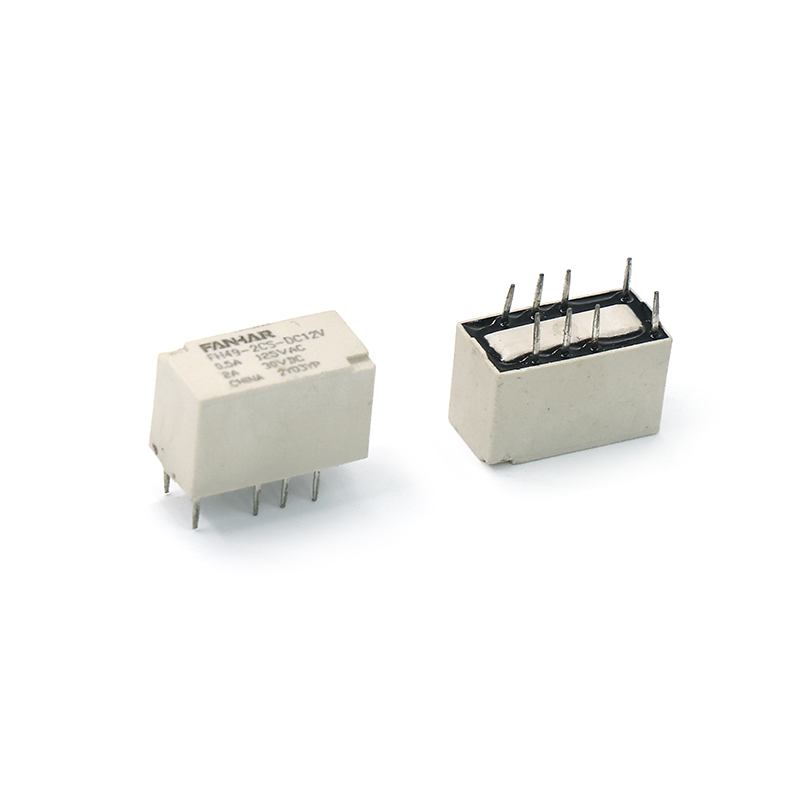

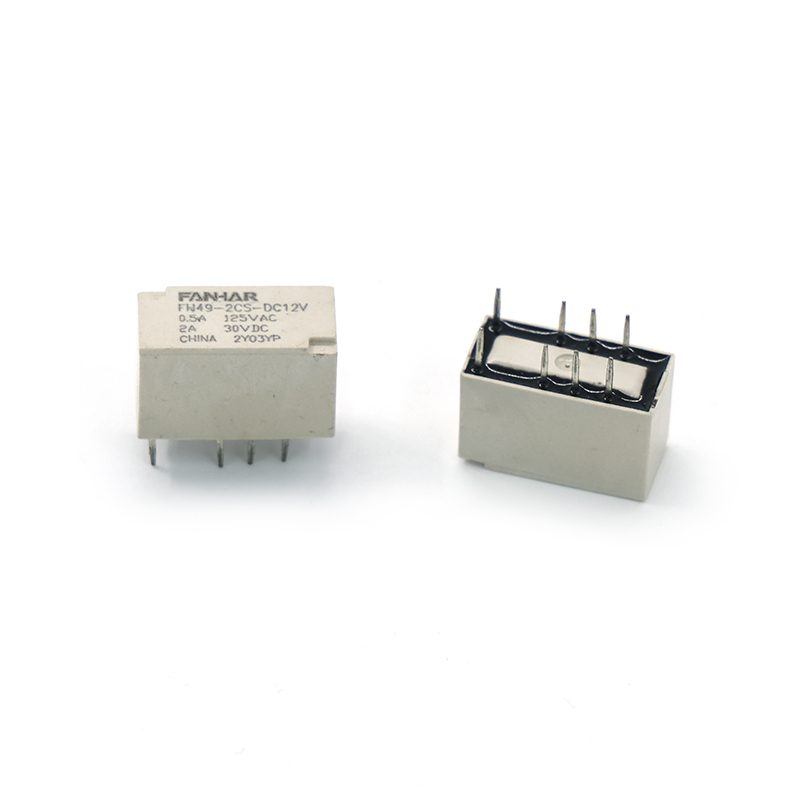

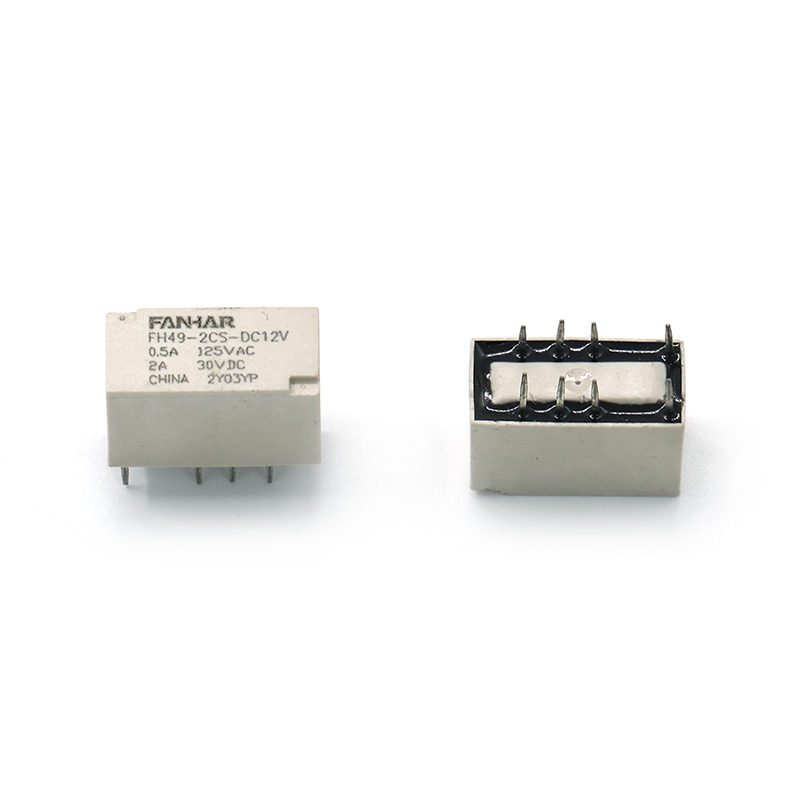

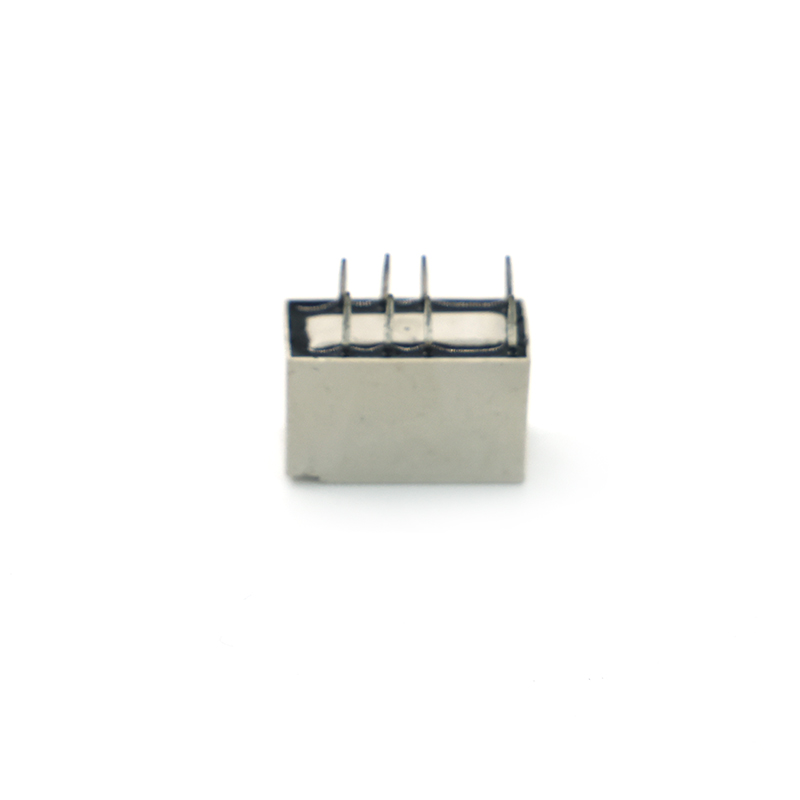

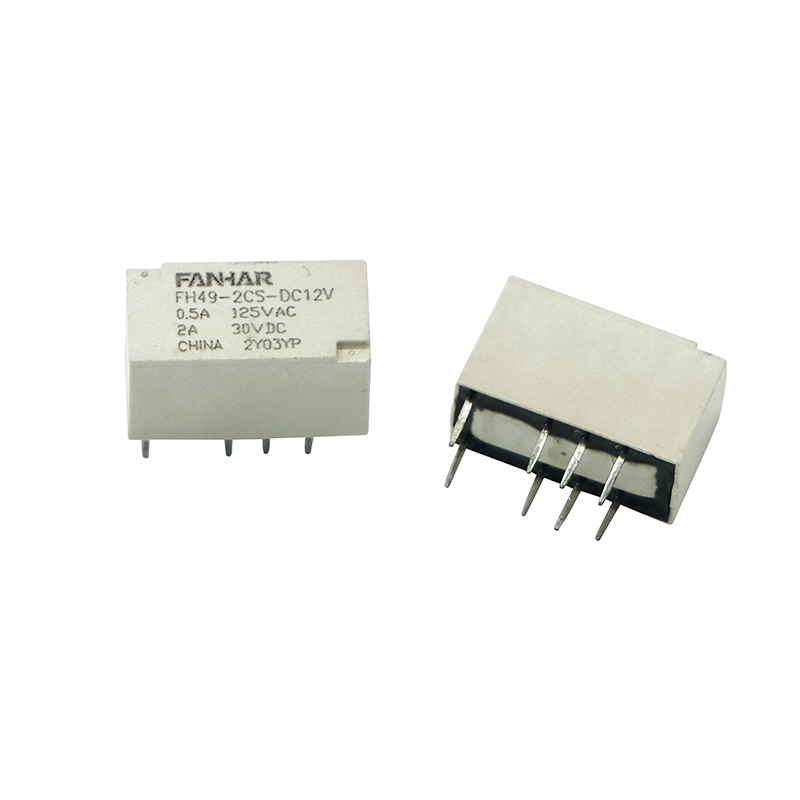

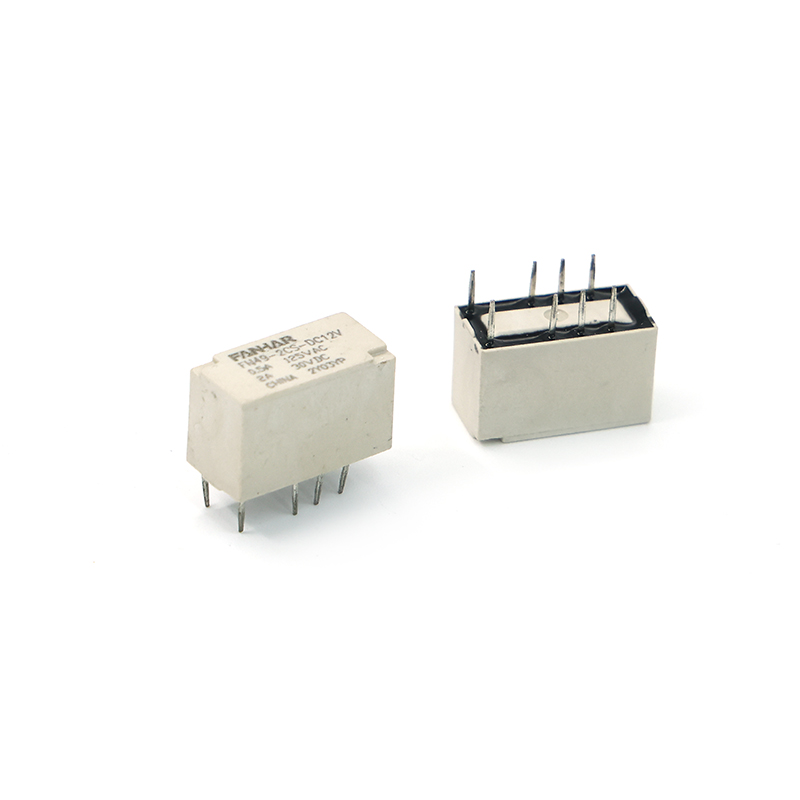

FH49 0.5A 2A 3A 신호 릴레이

사양

품목

연락처 데이터

접촉 배열

2C

접촉저항(초기)

100mΩ 이하(10mA 30mVDC)

연락처 자료

AgNi 금도금

정격값

정격하중(저항하중)

2A 30VDC

3A 30VDC

0.5A 125VAC

최대 스위칭 전압

277VAC/220VDC

최대 스위칭 전류

4A

최대 스위칭 용량

62.5VA/90W

최소 허용 하중

10mV 10ɥA

전기적 성능

절연저항(초기)

1000MΩ(500VDC)

절연 내력(초기)

열린 접점 사이

1000VAC, 1분

코일과 접점 사이

1500VAC, 1분

서지 전압

열린 접점 사이(10/160ɥs)

1500VAC(FCC 파트 68)

코일과 접점 사이(2/10ɥs)

2500VAC(텔레코디아)

운영 시간

4ms 이하

출시 시간

4ms 이하

기계적 성능

충격 저항

기능성

735m/s ² (75g)

파괴적인

980m/초 ² (100g)

진동 저항

10Hz~55Hz 3.3mm DA

지구력

기계

1× 10 ⁷ 작전

전기(상온)

2A   30VDC             1× 10 ⁵ 작전(ON/OFF= 1s/9s)

작동조건

주변 온도

-40℃~85℃

습도

5%~85%

종료

PCB(DIP 캡슐화)

단위중량

약 2g

건설

플라스틱 밀봉
