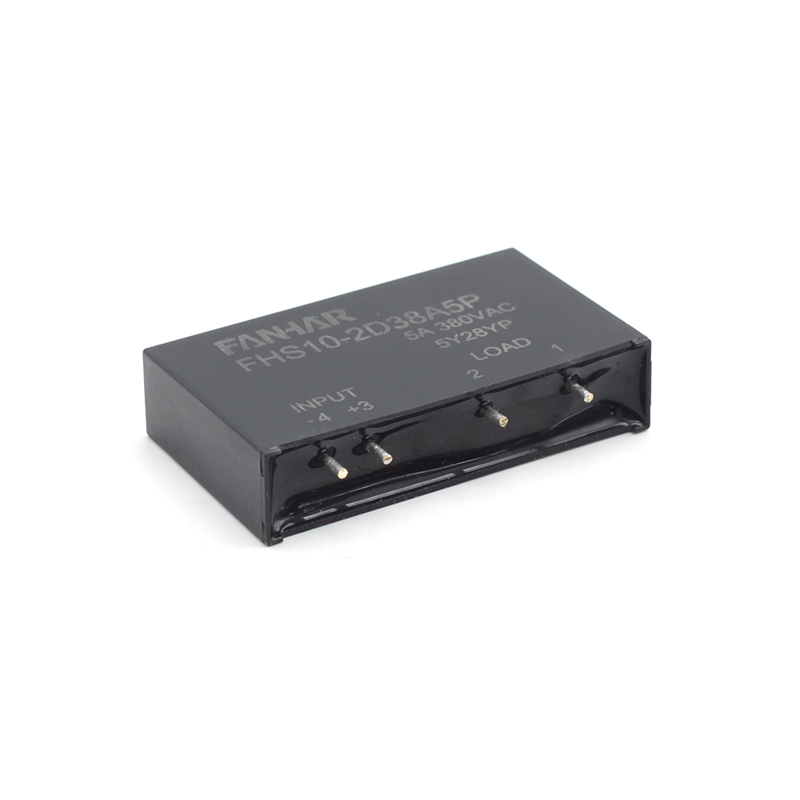

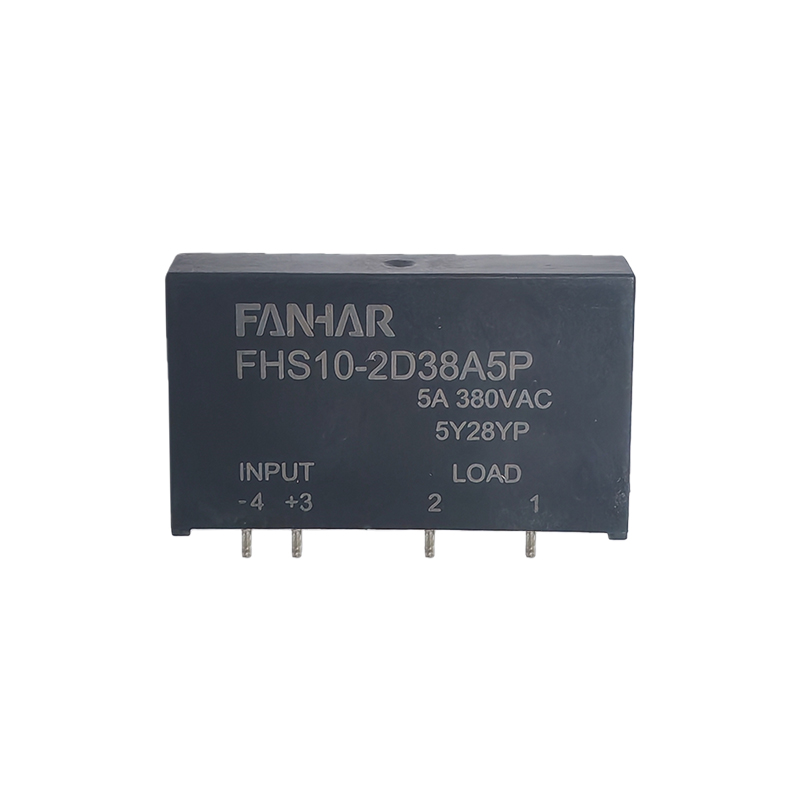

FHS10 5A 24A 38A 48A 솔리드 스테이트 릴레이

입력 사양 (Ta=25℃)

제어 전압 범위

D

(4~32)VDC

1D

(9.6~14.4)VDC

2D

(19.2~28.8)VDC

24A

19.2VAC~28.8VAC

110A

85VAC~132VAC

220A

175VAC~264VAC

전압을 켜야 함

D

4VDC

1D

9.6VDC

2D

19.2VDC

24A

19.2VAC

110A

85VAC

220A

175VAC

전압을 꺼야 함

1VDC

최대. 입력 전류

10mA

출력사양 (Ta=25℃)

부하 전압 범위

24A

24VAC~280VAC

38A

24VAC~440VAC

48A

24VAC~530VAC

현재 범위 로드

0.1~5A

최대. 서지 전류(10ms)

320A(10ms)

최대. 퓨즈용 I²t(10ms   A2S)

512

최대. 오프 상태 누설 전류

5mA 이하

최대. 온 상태 전압 강하

1.5Vr.m.s

최대. 켜짐 시간

제로크로스

≤1/2주기 1ms

무작위

1ms 이하

최대. 꺼지는 시간

≤1/2주기 1ms

최대. 과도 전압

800VpK

최소 오프 상태(dv/dt)

1000V/uS

최대. 제로 크로스 과전압

±15V

최소 역률

0.5

일반사양(Ta=25℃)

절연 내력(입력에서 출력까지)

4000VAC     50HZ/60HZ    1분

절연 저항

1000MΩ(500VDC)

과전압(1.2/50uS)

4KV

기계

성능

충격

저항

기능성

98m/s2

파괴적인

980m/s2

진동 저항

10Hz~55Hz 1.5mm DA

작동 온도

-30℃~80℃

보관온도

-40℃~100℃

주변 습도

45%~85%

단위중량

약 20g
