FH19 산업용 계전기

산업 자동화, 전력 제어, 소형 장비 설계 분야에서는 공간 최적화와 신뢰성이 끊임없이 추구됩니다. FH19 시리즈 계전기는 이러한 핵심 요구 사항을 해결하기 위해 탄생했습니다. 두께가 5mm에 불과한 초박형 PCB 릴레이로서 고성능, 긴 수명, 고밀도 실장 기능을 성공적으로 통합하여 공간이 제한된 시나리오의 엔지니어에게 이상적인 선택입니다. 이 기사에서는 FH19의 디자인 기능, 기술적 이점 및 다양한 애플리케이션을 살펴보고 철저한 선택 및 애플리케이션 권장 사항을 제공합니다.

획기적인 디자인 및 구조적 장점

매우 컴팩트한 물리적 구조

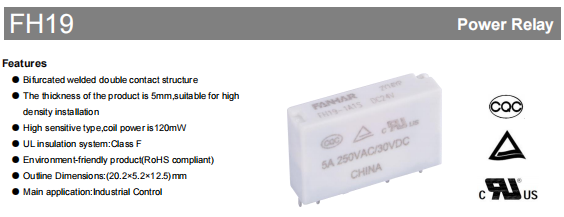

FH19의 크기는 20.2×5.2×12.5mm입니다. 슬림한 프로파일, 특히 5mm 두께 덕분에 수직 적층이나 병렬 구성의 고밀도 레이아웃이 가능해 PCB 공간이 크게 절약됩니다. 산업용 제어 마더보드, PLC 모듈, 통신 장치 및 스마트 기기와 같은 컴팩트 애플리케이션은 최적으로 설계된 이 제품의 이상적인 후보입니다.

혁신적인 이중 접촉 용접 공정

이는 분기 용접 이중 접점 구성을 활용합니다. 이 설계는 두 개의 병렬 접점을 활용하여 전류를 분배함으로써 접촉 저항을 줄이고 접촉 신뢰성과 안정성을 크게 향상시킵니다. 미세 진동이나 오염으로 인해 하나의 접점이 손상되더라도 다른 접점은 회로 연속성을 보장하여 열악한 산업 환경에서 고장 저항을 크게 향상시킵니다.

친환경적이고 안전한 소재 선택

환경 준수: 전체 시리즈는 RoHS 지침을 준수하고 유해 물질을 사용하지 않으며 글로벌 친환경 제조 추세를 충족합니다.

접점 재질: 은-니켈(AgNi) 합금을 사용합니다. 이는 은의 뛰어난 전도성을 유지하는 동시에 니켈을 첨가하면 아크 침식 저항과 기계적 견고성이 향상되어 전기 수명이 연장됩니다.

절연 시스템: UL 클래스 F(155°C) 절연 시스템을 갖추고 있어 고온 환경에서도 전기 절연 성능과 안전 여유를 보장합니다.

핵심 성과 매개변수에 대한 심층 분석

전기적 성능: 안정적이고 신뢰할 수 있으며 강력한 스위칭

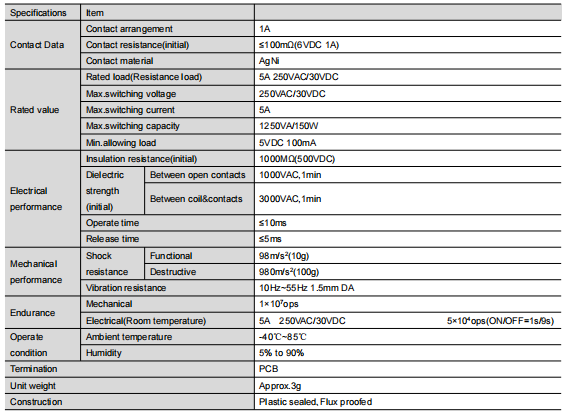

정격 부하: 5A @ 250VAC / 30VDC

최대. 스위칭 용량: 1250VA / 150W

접촉 저항: ≤100mΩ(초기)

절연 저항: ≥1000MΩ(500VDC)

절연 내력: 1분 동안 3000VAC(개방 접점 간, 코일과 접점 간)

작동/해제 시간: ≤10ms / ≤5ms

기계적 및 환경적 내구성: 산업 환경에 맞게 제작됨

기계적 수명: 최대 1,000만 번의 작동이 가능하며 빈번한 전환에 이상적입니다.

전기적 수명:지정된 부하는 안정적인 성능을 보장합니다(데이터시트의 "내구성 곡선" 참조).

환경 적응성: 작동 온도 범위는 -40°C ~ 85°C, 습도 범위는 5% ~ 90%로 다양한 기후에 적합합니다.

진동 및 충격 저항: 우수한 진동(10-55Hz) 및 충격(980m/s²) 저항으로 공작 기계 및 차량과 같이 기계적 진동이 있는 장비에 이상적입니다.

유연한 코일 구성 및 선택 가이드

FH19에는 두 가지 코일 전원 유형이 있습니다. 또한 8개의 공통 전압이 있습니다. 이는 디자이너에게 상당한 다양성을 제공합니다.

중요 참고 사항: 데이터시트에는 "작동 전압" 및 "릴리스 전압" 특성이 자세히 명시되어 있습니다. FH19의 설계, 재료 및 제조 공정은 인증에 명시된 바와 같이 엄격한 안전 표준을 준수합니다. 사용자는 수출 규정 준수 또는 탁월한 신뢰성이 필요한 애플리케이션에 이를 안전하게 통합할 수 있습니다.

패키지 선택: 애플리케이션 환경에 적합

FH19는 다양한 환경 문제를 해결하기 위해 두 가지 주요 패키지 옵션을 제공합니다.

플럭스 방지 유형:

특징: 납땜으로 인한 약한 부식성 잔류물에 대한 저항력이 있습니다.

권장 대상: 데이터 센터 장비, 통신 시설 및 실험실 장비를 포함하여 위생적인 ​​내부 환경을 유지합니다.

플라스틱 밀봉 유형:

특징: 완전밀폐형 구조로 먼지, 습기, 부식성 가스(H2S, SO2 등)가 계전기 내부로 유입되는 것을 효과적으로 방지합니다.

권장 대상: 산업 현장, 실외 장비, 공장 작업장, 제어 캐비닛, 교통 신호 시스템 및 농업 기계와 같은 화학 가스가 있는 환경.

부적절한 패키지를 선택하면 내부 부식, 접점 산화 및 조기 고장이 발생할 수 있습니다.

일반적인 애플리케이션 시나리오

FH19는 포괄적인 장점을 활용하여 다음 분야에서 탁월합니다.

산업 자동화: PLC I/O 모듈, 센서 인터페이스, 소형 모터 제어.

에너지 관리: 스마트 계량기, 태양광 인버터 제어 회로 및 충전소 제어 모듈.

빌딩 자동화: 지능형 조명 제어, HVAC 시스템 제어, 보안 시스템.

통신 장비: 네트워크 스위치, 라우터 및 기지국 장치의 신호 라우팅.

가전제품 및 가전제품: 고급 가전제품용 제어 보드, 스마트 홈 허브.

안전 인증 및 품질 보증

FH19는 품질과 안전성에 대한 최고의 검증 역할을 하는 수많은 권위 있는 전 세계 및 국내 인증을 획득했습니다.

UL / C-UL(미국/캐나다): 파일 번호 E475405

TÜV(독일): 파일 번호 R 50565678

CQC(중국): 인증서 번호 CQC22002370207

인증은 FH19의 설계, 재료 및 제조 공정이 엄격한 안전 표준을 준수함을 나타냅니다. 사용자는 수출 규정 준수 또는 탁월한 신뢰성이 필요한 애플리케이션에 이를 안전하게 포함할 수 있습니다.

선택 및 활용 포인트 요약

부하 결정: 부하 유형(저항성, 유도성, 램프), 전류 및 전압을 식별하여 FH19의 정격 범위 내에 있는지 확인하십시오.

코일 선택: 시스템의 공급 전압 및 전력 수요에 따라 표준 또는 고전력 변형과 적절한 전압 사양을 선택합니다.

패키지 결정: Flux Proofed 또는 Plastic Sealed 중 선택은 적용 환경에 따라 이루어져야 합니다. 이는 장기적인 신뢰성을 보장하는 데 필수적입니다.

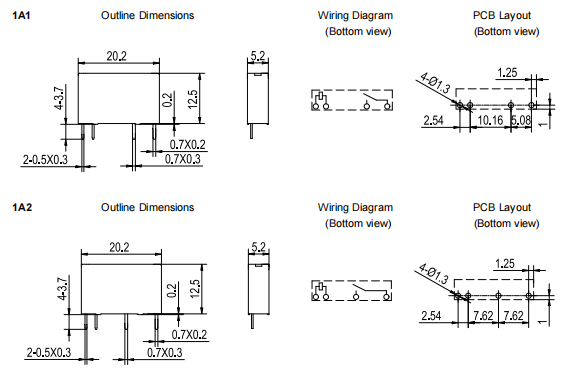

핀아웃 확인: PCB 풋프린트 다이어그램(1A1 또는 1A2)을 참조하여 회로 기판 레이아웃과의 호환성을 확인하세요.

구동 회로 설계: 릴레이 코일에 안정적이고 충분한 구동 전류가 제공되는지 확인하십시오. 구동 장치를 보호하려면 플라이백 다이오드 사용을 고려하십시오.

결론

FH19는 현대적인 고밀도, 고신뢰성 전자 설계로 인한 문제를 해결하도록 설계된 엔지니어링 솔루션입니다.

컴팩트한 크기, 이중 접촉 신뢰성, 환경 적응성 및 광범위한 인증을 통합하여 엔지니어에게 산업 제어, 에너지 관리 및 스마트 장치의 혁신을 위한 견고하고 안정적인 기본 구성 요소 지원을 제공합니다.

릴레이를 선택할 때 단순한 매개변수 비교를 넘어서십시오. 시스템 신뢰성, 수명주기 비용 및 환경 적합성 측면에서 FH19는 의심할 여지 없이 선호되는 옵션이며 심층적인 평가를 받을 가치가 있습니다.
