PCB 릴레이 소개
PCB 릴레이의 정의
PCB 릴레이 또는 인쇄 회로 기판 릴레이는 PCB에 장착되는 장치를 말합니다. 저전력 신호의 도움으로 고전력 회로를 제어하는 데 사용되는 전기적으로 작동되는 스위치입니다. PCB 릴레이는 최소 크기, 신뢰성 및 사용 편의성을 기반으로 수많은 전자 시스템 및 장치에 사용됩니다.

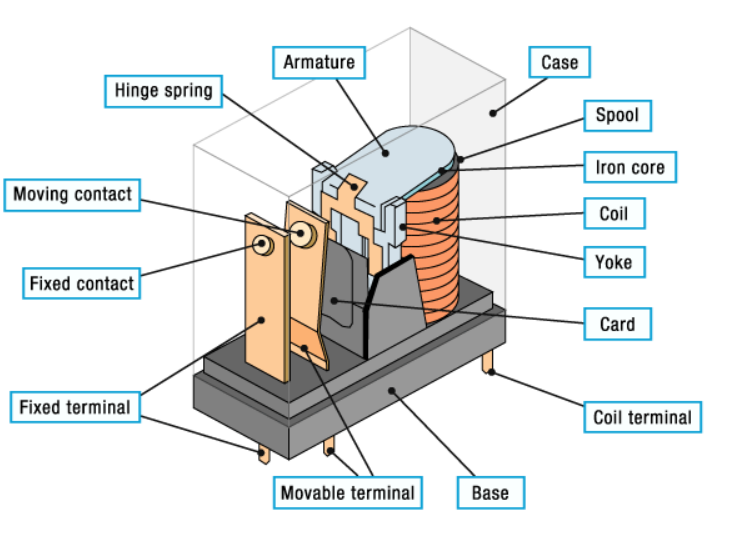

PCB 릴레이의 구성요소
PCB 릴레이의 주요 구성 요소는 다음과 같습니다.
코일: 코일은 전류가 통과할 때 자기장을 생성합니다.
전기자: 전기자: 코일에 의해 생성되는 자기장에 끌리는 움직이는 구성 요소입니다.
접점: 접점은 전기 연결이 이루어지거나 끊어지는 지점입니다.
스프링: 스프링은 코일의 전원이 차단되면 전기자를 원래 위치로 되돌립니다.
PCB 릴레이 작동 방식
전자기 원리
PCB 릴레이는 전자기학 원리에 따라 작동합니다. 코일에 전류가 흐를 때 자기장이 발생하는 현상은 잘 알려져 있습니다. 이 동작은 전기자를 끌어당겨 접점의 회로를 연결하거나 분리하기 위해 이동합니다.
회로 동작
릴레이에 전원이 공급되면 코일의 자기력이 전기자를 아래쪽으로 끌어당겨 접점을 닫고 관련 회로에 전류가 흐르게 합니다. 스프링은 접점을 열고 전기자를 원래 위치로 되돌려 코일의 전원이 차단될 때 전류 흐름을 차단합니다.
스위칭 로직
PCB 계전기는 상시 개방(NO) 및 상시 폐쇄(NC)를 포함하여 다양한 스위칭 구성을 갖도록 구성할 수도 있습니다. 상시 개방 구성의 경우 접점은 전원이 차단될 때 열린 상태를 유지하고 전원이 공급되면 닫힙니다. 상시 폐쇄 구성에서 접점은 전원이 차단될 때 닫히고 전원이 공급될 때 열립니다.
PCB 릴레이의 유형
작동원리 기반
전자기계 릴레이
전기 기계 릴레이는 가장 일반적인 유형의 PCB 릴레이입니다. 접점, 전기자 및 코일로 구성됩니다. 이 유형의 계전기는 고전압 및 전류를 관리할 수 있는 신뢰성과 용량으로 유명합니다.
솔리드 스테이트 릴레이
무접점 계전기(SSR)에는 움직이는 부품이 없으며 반도체를 사용하여 전류 흐름을 제어합니다. 이 릴레이는 전기 기계식 계전기에 비해 더 빠른 스위칭 속도, 더 긴 수명, 더 높은 신뢰성을 제공합니다.
리드 릴레이
리드 릴레이는 유리관 내에 들어 있는 한 쌍의 강자성 접점(리드 스위치)으로 구성됩니다. 외부 자기장에 의해 구동되며 빠른 스위칭 속도와 향상된 절연 저항으로 인정받고 있습니다.
하이브리드 릴레이
하이브리드 계전기는 전기 기계 계전기와 무접점 계전기의 기능을 모두 결합합니다. 이는 높은 전류 처리 용량과 빠른 스위칭 속도라는 장점을 가지고 있습니다.
폴과 던지기 기준
SPDT
SPDT 계전기는 두 개의 투척 위치가 있는 단일 극을 특징으로 합니다. 하나의 터미널을 두 개의 전도성 위치 중 하나에 연결할 수 있습니다. SPDT 릴레이의 두 가지 상태에서 한 세트의 접점은 닫힌 상태로 유지되고 다른 세트는 열린 상태로 유지되며 그 반대의 경우도 마찬가지입니다. SPDT 계전기는 서로 다른 두 회로 간에 전환할 수 있어야 하는 상황에 이상적입니다.
SPST
SPST 계전기는 단극 단투 계전기입니다. 폴에는 하나의 투척 위치가 있으며 하나의 회로만 조절할 수 있습니다. 이런 종류의 릴레이는 종종 조명과 장치를 켜고 끄는 데 사용됩니다.
DPST
DPST 계전기는 이중 극 단투 계전기입니다. 각각 고정 접점과 이동 접점이 있는 두 개의 독립적인 단투 회로로 구성됩니다. 따라서 이 계전기는 두 개의 독립적인 회로를 동시에 제어할 수 있으므로 여러 회로의 동기화된 제어가 필요한 애플리케이션에 유용합니다.
DPDT
DPDT 릴레이는 이중 극, 이중 던지기 릴레이입니다. 두 개의 쓰로우와 두 개의 극이 있으므로 각 극은 두 개의 다른 쓰로우에 연결할 수 있습니다. 이를 통해 계전기는 둘 이상의 회로를 관리하고 서로 다른 회로 레이아웃 간 전환과 같은 더 복잡한 전환 작업을 수행할 수 있습니다. DPDT 계전기는 특히 두 회로를 동시에 전환해야 하는 경우 다양한 전기 시스템에 사용됩니다.
PCB 릴레이의 장점
높은 신뢰성
PCB 릴레이는 상당한 기간 동안 안정적인 작동을 제공하도록 설계되었습니다. 이 제품은 다양한 환경 조건에서 작동하도록 제작되었으며 신뢰성이 주요 고려 사항인 중요한 응용 분야에 사용됩니다.
컴팩트한 사이즈
PCB 계전기는 축소된 크기 버전으로도 제공되므로 공간이 제한된 전자 시스템의 애플리케이션에 매우 적합합니다. 최소한의 설치 공간으로 인해 보드 공간을 절약할 수 있습니다.
정확한 제어
PCB 릴레이는 전기 회로를 정확하게 제어할 수 있습니다. 낮은 제어 신호를 사용하여 작동하고 고전력 부하를 정확하게 전환할 수 있습니다.
긴 수명
잘 설계되고 사용된 PCB 릴레이는 긴 서비스 수명을 누릴 수 있습니다. 운영 효율성의 손실을 최소화하면서 많은 스위칭 주기를 유지할 수 있습니다.
PCB 릴레이의 응용
자동차 전자
PCB 릴레이는 헤드라이트, 앞유리 와이퍼, 연료 펌프 등 다양한 시스템을 제어하기 위해 자동차 산업의 광범위한 애플리케이션에 사용됩니다. 이러한 주요 구성 요소에 대한 보안 스위칭 및 보호 기능을 제공합니다.
산업 자동화
PCB 릴레이는 모터, 솔레노이드 및 다양한 액추에이터를 작동하기 위해 산업용 애플리케이션에 활용됩니다. 이는 프로세스의 정확한 제어 및 동기화를 제공하므로 자동화 시스템에 매우 중요합니다.
PCB 릴레이는 에어컨, 세탁기, 냉장고를 포함한 여러 소비자 전자 장치에 활용됩니다. 이러한 장치 내에서 다양한 작업에 대한 전력을 규제하고 할당하는 역할을 합니다.
통신
통신 산업에서 PCB 릴레이는 네트워크 장비의 신호를 전환하고 라우팅하는 데 사용됩니다. 안전한 연결과 효과적인 신호 전달을 제공합니다.
가전제품
PCB 릴레이는 전자레인지, 오븐, 커피메이커 등 대부분의 가전제품에 사용됩니다. 이를 통해 열 요소 및 타이머와 같은 기능 구성 요소를 제어할 수 있습니다.
PCB 릴레이 선택 가이드
전기 사양
PCB 릴레이를 선택할 때는 작동 전압, 정격 전류, 전력 용량과 같은 전기 사양을 고려해야 합니다. 최적의 작동 조건을 활성화하려면 애플리케이션의 요구 사항과 일치해야 합니다.
기계 사양
접촉 저항, 절연 저항, 스위칭 속도를 포함한 기계적 매개변수는 애플리케이션의 특정 요구 사항과 관련하여 평가되어야 합니다.
환경 문제
작동 조건을 고려해야 합니다. 온도, 습도 및 진동 수준은 릴레이의 신뢰성과 수명에 영향을 미칠 수 있습니다. 주변 환경의 작동 조건에 적합한 릴레이를 사용하는 것이 중요합니다.
신청 요구 사항
제어되는 부하의 특성과 스위칭 빈도를 포함한 애플리케이션의 특정 요구 사항에 따라 선택 프로세스가 결정됩니다. 특정 애플리케이션에는 다양한 유형의 릴레이가 더 적합할 수 있습니다.
비용과 신뢰성
비용과 신뢰성의 균형을 맞추는 것이 중요합니다. 고신뢰성 계전기는 비용이 더 많이 들지만 유지 관리 및 교체 비용을 낮추어 장기적으로 비용을 절약할 수 있습니다.
결론
결론적으로, 저전력 신호를 사용하여 전력 회로를 제어하려면 PCB 릴레이가 필수적입니다. 다양한 유형이 있으며 신뢰성 및 최소 크기와 같은 이점을 제공하므로 자동차, 산업, 소비자 전자 제품 및 통신 애플리케이션에 활용됩니다. 해당 원리와 유형에 대한 지식은 특정 응용 분야에 적합한 릴레이를 선택하는 데 도움이 됩니다.
