FH39 산업용 계전기

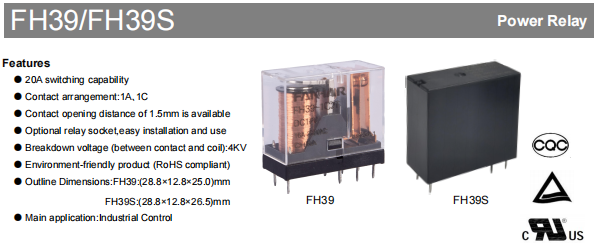

FH39 및 FH39S 시리즈 계전기는 산업용 제어 애플리케이션을 위해 특별히 설계된 고성능 산업용 계전기입니다. 최대 20A의 스위칭 용량을 갖추고 1A 및 1C 접점 배열로 제공되는 이 제품은 다양한 회로 제어 요구 사항을 충족합니다. RoHS 표준을 준수하는 이러한 환경 친화적인 제품은 까다로운 산업 환경에 적합합니다.

현대 산업 제어 시스템에서 계전기의 신뢰성은 전체 장비의 작동 안정성에 직접적인 영향을 미칩니다. FH39 및 FH39S 시리즈 계전기는 이러한 목적을 위해 제작되었습니다. 최대 20A 스위칭 용량의 핵심 이점과 유연한 접점 구성 및 견고한 전기 설계가 결합되어 다양한 복잡한 산업 응용 분야 시나리오를 자신있게 처리할 수 있습니다.

까다로운 부하를 위한 높은 스위칭 용량

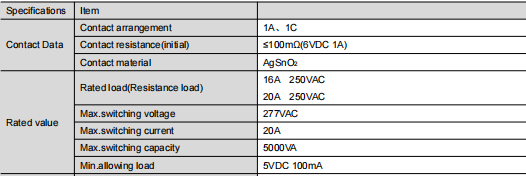

FH39 시리즈는 산업용 계전기로서 전기적 매개변수가 뛰어납니다. 이 제품은 250VAC에서 16A 및 20A의 두 가지 정격 부하 사양을 지원하며 최대 스위칭 전압은 277VAC, 최대 스위칭 용량은 5000VA입니다. 이는 모터 제어, 전력 관리, HVAC 시스템 등을 안정적으로 처리할 수 있음을 의미합니다.

접점 재료는 AgSnO2(은주석 산화물)를 사용하여 우수한 전도성을 보장하는 동시에 용접 및 아크 침식에 대한 저항성을 제공합니다. 이는 빈번한 스위칭 애플리케이션에서 제품의 서비스 수명을 크게 연장시킵니다. 다양한 안전 표준을 충족하기 위해 FH39 시리즈는 1.5mm 접점 간격의 옵션도 제공하여 개방 접점 상태에서 전기 절연을 더욱 강화합니다. 접점 배열과 관련하여 1A(SPST-NO) 및 1C(SPDT) 구성을 모두 사용할 수 있으므로 다양한 제어 논리 요구 사항에 유연하게 적응할 수 있습니다.

시스템 안전을 위한 높은 내전압 및 다단계 보호

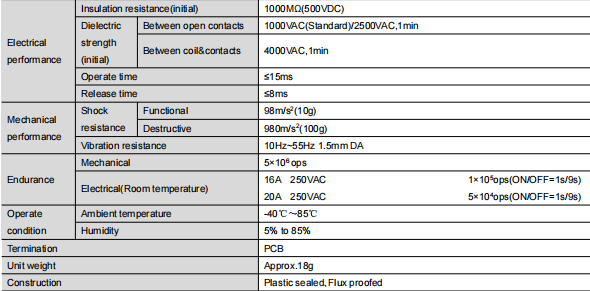

고전압 산업 환경에서는 코일과 접점 사이의 절연 성능이 매우 중요합니다. FH39 시리즈는 이 영역에서 강력한 성능을 발휘합니다. 코일과 접점 사이의 절연 내력은 최대 4000VAC이고, 개방형 접점 사이의 내전압은 1000VAC 표준을 충족하며 옵션으로 2500VAC 고내력 버전을 사용할 수 있습니다. 또한 초기 절연 저항은 1000MΩ(500VDC에서 테스트됨)보다 커서 누설 전류 위험을 효과적으로 방지하고 전반적인 시스템 안전을 보장합니다.

제품의 인클로저 디자인은 실제 사용 환경의 복잡성도 고려합니다. 깨끗한 실내환경을 위해서는 방폭형을 선택하실 수 있습니다. H2S, SO2, NO2 등의 부식성 가스나 먼지가 많은 산업 현장에 장비를 배치할 경우 습기, 먼지, 오염에 대한 저항성을 높이기 위해 플라스틱 밀봉형을 권장합니다.

유연한 적응을 위한 다중 코일 전압 옵션

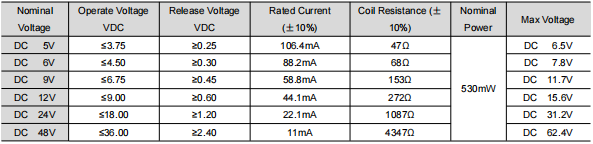

FH39 시리즈는 5V~48V DC의 다양한 코일 전압 사양을 제공하며 모두 530mW의 통합 공칭 전력을 제공합니다. 저전압 전자 제어 모듈이든 산업 표준 24V 또는 48V 제어 시스템이든 그에 맞는 모델을 사용할 수 있습니다. 각 전압 등급의 작동 및 해제 전압은 전압 변동 중에도 안정적인 픽업 및 드롭아웃을 보장하도록 합리적으로 설계되었습니다. 작동 시간은 15ms 이하, 해제 시간은 8ms 이하로 대부분의 산업용 제어 애플리케이션의 응답 속도 요구 사항을 충족합니다.

간편한 설치를 위한 컴팩트한 구조

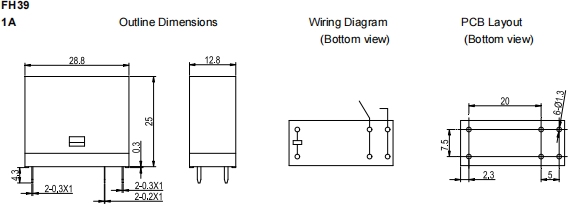

설치 공간이 제한된 장비에서는 구성 요소의 물리적 크기가 주요 선택 요소가 되는 경우가 많습니다. FH39의 외부 치수는 28.8 x 12.8 x 25.0mm이고 FH39S는 28.8 x 12.8 x 26.5mm로 약간 더 높습니다. 두 제품 모두 자동 삽입 및 생산에 적합한 PCB 단자를 갖추고 있습니다. 컴팩트한 디자인으로 인해 공간이 제한된 제어 보드나 배전함 내에 쉽게 설치할 수 있어 전체 레이아웃에 더 많은 공간을 확보할 수 있습니다.

이 시리즈에는 옵션 전용 릴레이 소켓을 사용할 수 있다는 점을 언급할 가치가 있습니다. 이를 통해 납땜 없이 신속한 배선 및 교체가 가능하며 장비 시운전 및 유지 관리 시간이 크게 단축되고 현장 유지 관리 비용이 절감되며 사용 유연성이 향상됩니다.

내구성 및 환경 적응성

500만 회 이상 작동할 수 있는 기계적 내구성과 정격 부하에서 우수한 전기적 내구성을 갖춘 FH39 시리즈는 빈번한 동작이 포함된 제어 작업에 매우 적합합니다. 작동 온도 범위는 -40°C ~ 85°C이며 대부분의 실내 및 실외 산업 환경을 포괄합니다. 5% ~ 85%의 습도 수준에 대한 적응성은 습한 환경에서도 안정적이고 신뢰할 수 있는 성능을 보장합니다.

기계적 응력 저항 측면에서 FH39 시리즈는 98m/s²의 기능적 충격과 980m/s²의 파괴적 충격을 견딜 수 있습니다. 진동 조건(10Hz ~ 55Hz, 복진폭 1.5mm)에서도 안정적인 성능을 유지하여 운송 및 작동 시 구조적 신뢰성을 입증합니다.

선택 및 사용 권장 사항

FH39 시리즈 계전기의 성능을 최대한 활용하려면 설치 및 사용 중에 몇 가지 사항에 유의해야 합니다. 첫째, 내부 구조 정밀도에 영향을 주지 않도록 계전기를 떨어뜨리거나 강한 충격을 가하지 마십시오. 둘째, 실제 환경에 따라 적절한 인클로저 유형을 선택합니다. 오염이 심한 장소에서는 플라스틱 밀봉형이 필수적입니다. 마지막으로 PCB 레이아웃을 설계할 때 사양의 공차 요구 사항을 참조하세요. 외부 치수가 1mm 이하인 경우 공차는 ±0.2mm여야 합니다. 1mm에서 5mm 사이 치수의 경우 공차는 ±0.3mm입니다. 치수 ≥5mm의 경우 공차는 ±0.5mm입니다. PCB 레이아웃 자체의 공차는 ±0.1mm 이내로 제어하는 ​​것이 좋습니다.

요약

20A의 높은 전류 전달 용량, 4000VAC의 높은 절연 전압, 광범위한 코일 선택 및 컴팩트한 구조 설계를 갖춘 FH39 및 FH39S 계전기는 성능과 유연성을 모두 제공하여 산업 제어 분야에서 신뢰할 수 있는 제품으로 돋보입니다. 자동화 장비, 전력 시스템 또는 가전제품 제어 모듈에 사용되더라도 안정적이고 안전한 스위칭 보증을 제공합니다. 다음 프로젝트를 위한 비용 효율적인 산업용 계전기를 찾고 있다면 FH39 시리즈를 고려해 볼 가치가 있습니다.
