3상 제어 계전기: 산업용 전력의 지능형 수호자

현대 산업 및 상업용 전력 시스템에서 3상 교류는 전 세계에 전력을 공급하는 핵심 원동력입니다. 공장 모터 및 압축기부터 대형 건물의 중앙 에어컨에 이르기까지 안정적인 작동은 핵심 구성 요소인 3상 제어 계전기의 보호에 달려 있습니다. 이 기사에서는 기본 정의부터 지능형 애플리케이션까지 모든 것을 다루는 이 장치에 대한 포괄적인 분석을 제공합니다. 산업용 전력 시스템의 '지능형 수호자'로 간주되는 이유를 설명합니다.

핵심 정의: 단순한 스위치 그 이상 - 지능형 인터페이스

고전력 부하를 구동할 때 "접촉기"라고도 알려진 3상 제어 계전기는 3상 AC 부하를 생성, 차단 및 제어하기 위해 특별히 설계된 전기 작동식 스위칭 장치입니다. 저전력 제어 신호 회로(예: 24V DC 또는 110V AC)를 사용하여 훨씬 더 높은 전력의 3상 주전원 회로(예: 380V AC 이상)의 스위칭을 안전하게 제어할 수 있는 능력이 핵심 가치입니다. 이 설계는 "큰 것을 작은 것으로, 강한 것을 약한 것으로 제어"하여 작업자를 위험한 고전압 주 회로로부터 근본적으로 격리시킵니다.

표준 계전기와의 주요 차이점은 전류 전달 용량과 설계 목적에 있습니다. 표준 계전기는 일반적으로 제어 회로나 작은 단상 부하에 사용되는 반면, 3상 제어 계전기의 접점, 아크 억제 시스템 및 기계적 구조는 3상 균형 부하, 기동/정지 시 높은 돌입 전류 및 빈번한 작동을 위해 강화됩니다. 이는 본질적으로 자동화 시스템과 주 전원 시스템 간의 중요한 실행 인터페이스로서 PLC(프로그램 가능 논리 컨트롤러), DCS(분산 제어 시스템), 소프트 스타터 또는 에너지 관리 시스템과의 통합을 위한 표준화되고 안정적인 연결 지점을 제공합니다.

핵심 가치: 안전, 자산 보호 및 연속성을 위한 다차원적인 초석

3상 제어 릴레이 배포의 필요성은 안전, 신뢰성 및 효율성에 대한 산업 환경의 엄격한 요구에서 비롯됩니다.

필수 안전 장벽 : 운영 및 유지보수 담당자에게 중요한 안전 장벽을 제공합니다. 엔지니어는 안전한 저전압 제어실 내에서 푸시버튼이나 HMI(Human-Machine Interface)를 통해 공장 현장의 고전압, 고전력 장비를 수십 미터 떨어진 곳에서 원격으로 제어할 수 있어 고전압 스위치기어를 직접 작동하는 것과 관련된 위험을 크게 줄일 수 있습니다.

중요 자산 보호 : 모터 및 기타 회전 장비는 핵심 산업 자산입니다. 가장 치명적인 "킬러"는 종종 위상 손실, 불균형, 과부하 및 저전압입니다. 제어 계전기는 독립적인 열 자기 보호 장치 또는 전자 과부하 계전기와 함께 작동하여 이중 계층 보호 체계를 형성합니다. 예를 들어, 위상 손실 조건으로 인해 작동 중인 모터의 나머지 두 위상에 전류가 급증할 수 있습니다. 이 급증은 평소의 1.73배까지 높을 수 있습니다. 이로 인해 급속한 과열 및 소진이 발생할 수 있습니다. 심각한 전압 불균형은 역상분 전류를 생성합니다. 이러한 전류는 추가적인 가열과 진동을 유발합니다. 그러나 계전기는 수십 밀리초 이내에 회로를 감지하고 차단할 수 있으므로 치명적인 손상을 방지할 수 있습니다.

운영 연속성과 에너지 효율성을 위한 기반 : 계획되지 않은 가동 중단 시간은 산업 생산에 심각한 손실을 의미합니다. 예방적 보호를 통해 계전기는 모터 소손으로 인해 며칠 또는 몇 주 동안 지속되는 생산 중단 및 수리를 방지합니다. 또한 장비가 정격 전압 및 균형 잡힌 조건에서 작동하도록 보장합니다. 연구에 따르면 3.5%의 장기적인 전압 불균형은 모터 온도를 25% 높이고 효율성을 감소시키며 전력 사용량을 증가시킬 수 있습니다. 경보를 모니터링하고 제공함으로써 계전기는 사용자에게 전력망 품질을 개선하고 에너지 비용을 직접적으로 절감하도록 유도합니다.

자동화 및 인텔리전스를 위한 물리적 조력자 : 현대의 모든 자동화 로직의 기초를 형성하는 기본 "단위"입니다. 모터에 대한 스타-델타 시동 구현, 여러 장치에 대한 순차적 시작/중지 구현 또는 건물 관리 시스템의 온도/습도 신호에 대한 응답 등 최종 실행은 3상 제어 릴레이의 안정적인 개폐에 달려 있습니다.

지능형 모니터링의 진화: 수동적 보호에서 능동적 진단으로

최신 3상 제어 계전기는 단순한 스위칭 장치 그 이상입니다. 이제 통합 기능의 일부로 전력 품질을 온라인으로 모니터링하고 진단할 수 있습니다. 그들은 3상 공급 장치의 "건강 상태"를 지속적으로 "듣고" 분석합니다.

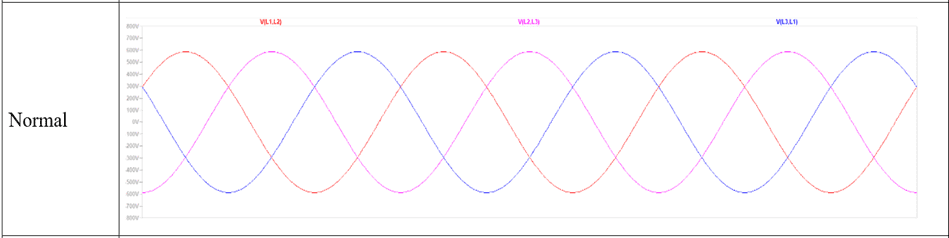

이상적인 3상 전력망

일차적으로 모니터링되고 보호되는 비정상 상태는 다음과 같습니다.

위상 손실: 퓨즈 끊김, 접촉기 접점 용접/고장, 단선 또는 느슨한 연결로 인해 발생합니다.

잘못된 위상 순서 : 펌프 및 팬과 같이 회전 방향이 요구되는 장비는 위상 순서가 올바르지 않을 경우 기계적 역전이 발생하거나 심지어 손상될 수도 있습니다.

전압 불균형 : 이는 불균일한 단상 부하 분포로 인해 발생합니다. 그리드 문제로 인해 발생하기도 합니다. 그리고 이는 비대칭 임피던스로 인해 발생합니다. 일반적으로 2%를 초과하는 전압 불균형에는 주의가 필요합니다.

과전압 및 저전압 : 장비의 허용치를 초과하는 전압 변동은 절연을 손상시키거나 토크 부족 및 과열을 유발할 수 있습니다.

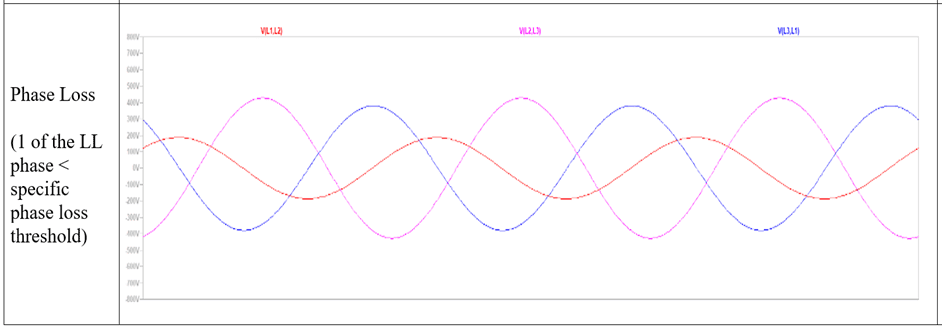

단상 손실이 있는 3상 전력망

기능적 깊이에 따라 모니터링 릴레이는 다음과 같이 분류될 수 있습니다.

기본형 : 위상 손실 및 위상 순서를 모니터링합니다.

표준형 : 전압 불균형, 과전압/저전압에 대한 기본 모니터링을 추가합니다.

강화/지능형 유형: 프로그래밍 가능한 임계값, 시간 지연, 비대칭 계산을 제공하고 전류 모니터링, 전력 측정은 물론 통신 인터페이스를 통한 데이터 업로드까지 통합할 수 있습니다.

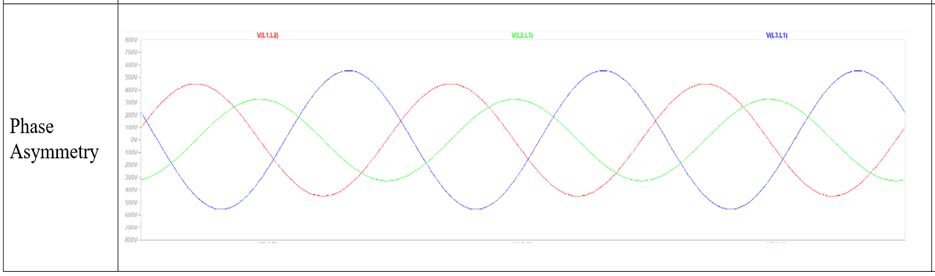

위상 비대칭이 있는 3상 전력망

매개변수가 미리 설정된 안전 임계값을 초과하면 계전기의 내부 논리 회로가 출력 접점을 구동하여 상태를 변경합니다. 이는 일반적으로 주 접촉기의 제어 회로를 차단하여 장비를 정지시키는 데 사용됩니다. 또한 추가 보조 접점 세트를 사용하여 청각적 또는 시각적 경보를 발동할 수도 있습니다.

작동 원리: 전자기학과 재료 과학의 독창적인 결합

이는 고전 전자기학과 동일한 기본 아이디어로 작동하지만 현대 디자인은 재료 및 기계 공학의 많은 개선 사항을 사용합니다.

에너지 공급 및 힘 생성 : 코일에 제어전압을 가하면 생성된 자기장이 고정코어를 자화시켜 움직이는 코어(전기자)를 끌어당깁니다. 코일의 절연재와 권선 설계로 장기적인 내열성과 정확한 픽업 전압을 보장합니다.

기계적 전송 및 접점 폐쇄: 전기자의 움직임은 기계적 연결을 통해 주 접점과 보조 접점으로 전달됩니다. 주요 접점은 일반적으로 은 기반 합금(예: 은-카드뮴 산화물 또는 은-주석 산화물)으로 구성되며, 이는 우수한 전도성과 아크 침식에 대한 저항성 및 낮은 접촉 저항을 제공합니다. 접점이 닫히는 순간 내장된 접점 압력 스프링이 초기 접점 압력을 보장하여 바운스 및 용접 위험을 줄입니다.

아크 관리 및 차단: 높은 전류를 차단하면 고온 아크가 생성됩니다. 계전기는 금속 그리드와 함께 아크 슈트 기술을 사용하여 아크를 분할, 냉각 및 연장하여 신속한 소화를 보장합니다. 이는 접촉 수명과 안전한 차단 기능을 보장하는 데 중요합니다.

해제 및 재설정 : 제어신호가 사라지면 코일의 자기가 소멸됩니다. 일반적으로 접촉 스프링보다 강한 리턴 스프링은 전기자를 원래 위치로 빠르게 밀어냅니다. 접점은 최대한 빨리 분리되어 아크 시간을 최소화합니다.

일반적인 3상 제어 릴레이 배선 다이어그램

핵심 구성 요소 및 과학적 선택 가이드

일반적인 3상 제어 계전기는 다음과 같은 정밀 하위 시스템으로 구성됩니다.

전자기 시스템: 보빈, 코일, E형 또는 U형 실리콘 강판을 적층한 고정형 코어, 가동형 코어로 구성됩니다. 높은 투자율과 낮은 와전류 손실을 특징으로 하는 규소 강판 설계로 고효율, 낮은 에너지 소비 및 낮은 발열을 보장합니다.

연락 시스템:

주요 연락처: 주 회로 전류를 운반하는 세 쌍이 있으며 면적이 크고 재료 요구 사항이 높습니다.

보조 연락처: 제어 회로의 경우 일반적으로 유연한 구성을 위한 모듈식 플러그인 설계로 NO(정상 개방) 및 NC(정상 폐쇄) 신호를 제공합니다.

아크 억제 시스템: 대부분 세라믹이나 고강도 플라스틱으로 만든 아크 후드와 구리 도금 강철 분할판 내부 세트로 구성됩니다.

메커니즘 및 인클로저: 절연, 보호(IP 등급) 및 기계적 지지 기능을 제공하는 고강도 엔지니어링 플라스틱 또는 열경화성 하우징입니다.

5단계 과학적 선택 방법:

부하 특성 결정: 부하가 모터, 저항로 또는 변압기인지 식별합니까? 주요 매개변수에는 모터의 시동 전류(일반적으로 정격 전류의 5~7배) 및 듀티 사이클(예: 연속 듀티의 경우 S1, 간헐적인 주기 듀티의 경우 S3)이 포함됩니다.

전기 매개변수 일치:

코일 전압: 제어 공급 전압(AC/DC, 값)과 정확하게 일치해야 합니다.

정격 작동 전류(즉) : 주 접점에 전류가 흐를 수 있는 전압이 지정됩니다. 이는 부하의 전부하 전류(FLC)보다 커야 합니다. 모터 부하의 경우 시동 시 열충격을 고려하고 10~15%의 여유를 두십시오.

정격절연전압(Ui) 및 임펄스내전압(Uimp) : 그리드 레벨과 일치해야 합니다.

기능 및 성능 카테고리 선택:

활용 카테고리: AC-3(농형 모터 시동/정지) 또는 AC-1(저항 부하)이 가장 일반적입니다. AC-3 카테고리에는 더 높은 차단 용량이 필요합니다.

모니터링 요구사항: 전압 모니터링이 필요합니까? 조정 가능한 임계값과 지연이 필요합니까? 결함 기억 및 표시가 필요합니까?

전기적 수명과 기계적 수명 : 정격 조건에서 신뢰할 수 있는 작동 횟수를 나타냅니다. 장착 방법(DIN 레일 또는 나사), 필요한 보조 접점 수, 가역 제어를 위해 기계적 인터록이나 타이머/통신 모듈이 필요한지 여부를 확인하십시오.

설치 및 액세서리 확인: 장착 방법을 확인하세요. 이는 DIN 레일이나 나사일 수 있습니다. 또한 필요한 보조 접점 수를 확인하십시오. 그리고 가역적 제어를 위해 기계적 인터록이나 타이머/통신 모듈이 필요한지 여부.

환경 적합성: 주변 온도를 고려하십시오. 습도를 고려하십시오. 먼지를 고려해보세요. 부식성 가스를 고려하십시오. 진동을 고려해보세요. 적절한 보호 등급(IP 코드)을 선택하십시오. 적절한 재료/공정을 선택하십시오.

산업 응용 및 향후 전망

3상 제어 계전기는 다음과 같은 용도로 사용되는 다목적 기본 구성 요소입니다.

제조: 공작 기계, 컨베이어, 사출 성형 기계 및 압축기에는 모두 모터 제어가 필요합니다.

인프라: 펌프, 팬, 공기 조화 장치, 조명 분배 캐비닛.

새로운 에너지: 그리드 타이 표준을 준수하는 캐비닛은 태양광 인버터에 사용되며, 전원 모듈 제어는 충전소에 사용됩니다.

빌딩 자동화: 가정용 워터펌프, 소방펌프, 환기설비 자동제어.

향후 개발 동향은 분명히 심층적인 인텔리전스와 통합을 지향하고 있습니다.

상태 모니터링 및 예측 유지 관리: 차세대 계전기는 접점 침식, 온도 상승, 코일 상태를 모니터링할 수 있는 고급 센서를 통합하고 알고리즘을 사용하여 남은 유효 수명을 예측함으로써 "예정된 교체"에서 "주문형 유지 관리"로 전환할 수 있게 해줍니다.

산업용 IoT로의 심층 통합: Profinet, EtherCAT, Modbus TCP 등과 같은 산업용 이더넷 프로토콜을 통합함으로써 릴레이는 IIoT 네트워크의 지능형 노드가 되어 전류, 전압, 전력 소비, 상태 및 경보 정보에 대한 실시간 데이터를 업로드하고 디지털 트윈 및 에너지 관리를 위한 기본 데이터를 제공합니다.

기능적 안전 통합: STO(Safe Torque Off)와 같은 IEC 61508 또는 ISO 13849와 같은 표준을 준수하는 안전 기능을 통합하면 안전 제어 시스템 구축에 직접 사용할 수 있어 안전 루프 설계가 단순화됩니다.

장치 융합 및 소형화: 기능은 가변 주파수 드라이브, 소프트 스타터 및 보호 장치의 기능과 더욱 통합되어 제어, 보호, 속도 조절 및 진단을 결합하는 지능형 모터 컨트롤러를 형성하는 동시에 전력 밀도는 지속적으로 증가합니다.

결론

3상 제어 계전기는 단순한 전기 기계 스위치에서 전력 모니터링, 장비 보호, 논리 실행 및 데이터 수집을 통합하는 핵심 지능형 장치로 발전했습니다. 산업자동화 피라미드의 안정적인 초석이자 물리적 권력세계와 디지털 정보세계를 연결하는 교량입니다. 개별 장치의 안정적인 작동을 보장할 뿐만 아니라 안전하고 효율적이며 유연하고 미래 지향적인 현대 산업 전력 시스템을 구축하려면 그 원리, 가치 및 선택 방법에 대한 깊은 이해가 필수적입니다. Industry 4.0 및 이중 탄소 목표의 맥락에서 그 역할은 점점 더 중요해질 것입니다.
