제품개요

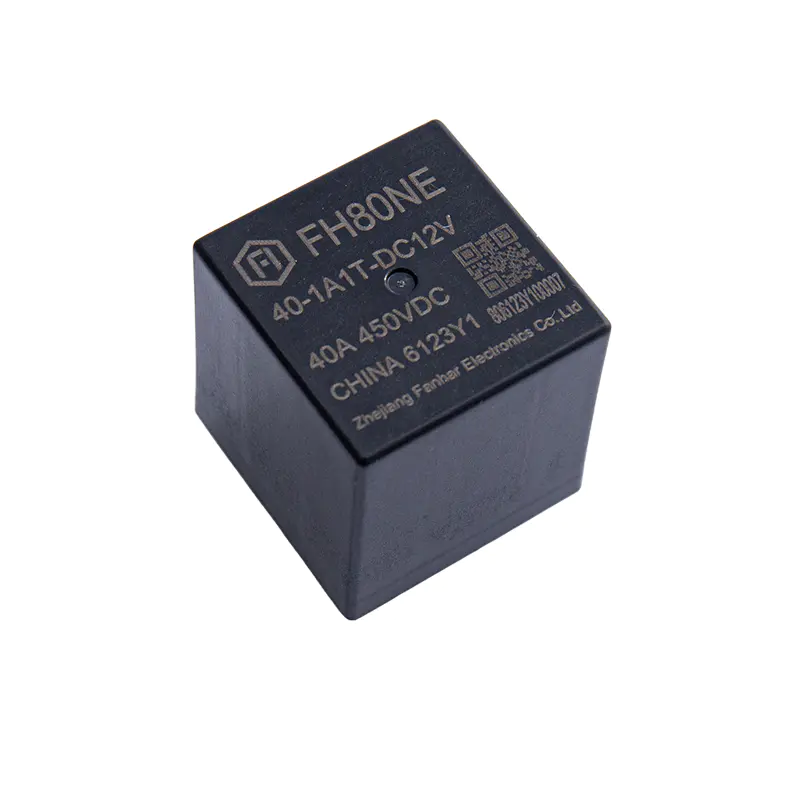

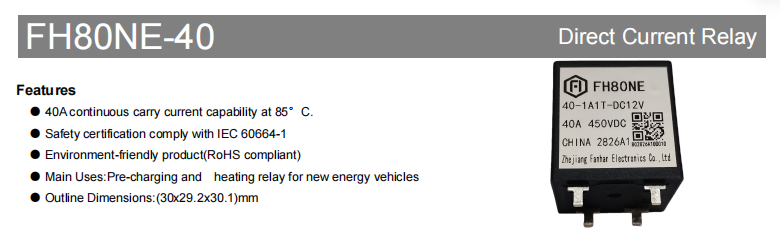

는 FH80NE-40 신에너지 차량의 고전압 시스템용으로 설계된 40A 고전압 DC 계전기입니다. 주로 사전 충전 릴레이 및 가열 릴레이 애플리케이션용으로 설계되었습니다. 이 제품은 85°C에서 40A의 연속 전류 전달 성능, 40A 450VDC의 정격 부하 및 최대 750VDC의 최대 스위칭 전압을 제공합니다. 또한 단시간 고전류 기능을 지원하므로 신뢰성, 유전 내력 및 공간 크기에 대한 요구 사항이 높은 PCB 실장 시나리오에 적합합니다.
는 product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.
FH80NE-40 40A 450VDC 고전압 DC 릴레이 는 FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. 제품보기 → 산업 응용 배경
신에너지 차량의 고전압 플랫폼이 개발됨에 따라 사전 충전 회로 및 열 관리 회로는 릴레이에 대한 요구 사항이 점점 더 높아지고 있습니다.
사전 충전 릴레이 : 전원 투입 시 프리차지 저항은 돌입 전류로 인해 메인 릴레이 접점이 용착되는 것을 방지하기 위해 버스 커패시터의 충전 전류를 제한합니다. 사전 충전이 완료되면 메인 릴레이가 닫히고 사전 충전 릴레이가 열립니다. FH80NE-40은 40A 연속 전류 전달 기능과 단시간 고전류 기능을 갖추고 있어 사전 충전 회로의 제어 부품으로 적합합니다.
가열 릴레이 : 신에너지 차량의 배터리 열 관리 및 PTC 히터와 같은 시나리오에서는 가열 회로의 ON/OFF를 제어하기 위해 고전압 DC 릴레이가 필요합니다. FH80NE-40의 정격 부하 450VDC, 최대 스위칭 전압 750VDC, AgSnO2 접점 재질은 고전압 가열 회로의 안정적인 스위칭 요구 사항을 충족할 수 있습니다.
PCB 실장 : PCB 단자 구조를 사용하여 BMS, PDU, 고전압 배전함 등 전자 제어 장치에 쉽게 통합할 수 있는 제품입니다. 자동 배치 및 납땜에 적합합니다.
핵심 성능 및 주요 장점
강력한 부하 및 스위칭 기능
는 FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
는 FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
이 기능을 통해 사전 충전 및 가열 회로에서 돌입 및 순간적인 고전류 조건을 처리할 수 있으므로 신에너지 차량의 고전압 DC 시스템의 PCB 실장 시나리오에 적합합니다.
빠른 응답과 긴 수명
는 FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
삶의 측면에서:
- 기계적 수명: 1×10⁵ 작전
- 전기적 수명(저항 부하):450VDC / 40A: 1×10³ ops,450VDC / 10A: 1×10⁴ ops
실제 선택 시에는 부하 전류, 전압, 스위칭 주파수를 기준으로 수명을 평가하여 장기적인 시스템 작동 요구 사항을 충족해야 합니다.
우수한 절연성 및 절연 내력 성능
는 FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- 절연 저항(초기): 1000MΩ(500VDC)
- 내전압(초기):개방 접점 간: 2000VAC/1min, 코일과 접점 간: 3000VAC/1min
는 product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
고급 접점 소재 및 낮은 접점 저항
는 FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
는 initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
코일 사양 및 에너지 효율 설계
는 FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| 정격전압 | 작동 전압 VDC | 릴리스 전압 VDC | 정격전류(±10%) | 코일 저항(±10%) | 정격 출력 | 최대 전압(단시간 내성) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 500mA | 12Ω | 3W | DC 7.2V |
| DC 9V | ≤6.75 | ≥0.45 | 333.3mA | 27Ω | DC 10.8V | |
| DC 12V | ≤9.00 | ≥1.2 | 250mA | 48Ω | DC 14.4V | |
| DC 24V | ≤18.00 | ≥2.4 | 125mA | 192Ω | DC 28.8V | |
| DC48V | ≤36.00 | ≥4.8 | 62.5mA | 768Ω | DC 57.6V |
참고: 과열 및 소손을 방지하려면 코일에 적용되는 전압이 장기간 동안 최대 유지 전압을 초과해서는 안 됩니다. 최대 전압은 릴레이가 단기간 동안 견딜 수 있는 최고 전압입니다.
환경적응성과 기계적 성능
는 FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
기술 사양 개요
| 품목 | 매개변수 |
|---|---|
| 문의 양식 | 1A(상시 개방 접점 1개) |
| 접촉 재료 | AgSnO2 |
| 접촉 저항 | 5mΩ 이하(6VDC 20A) |
| 정격전류 | 40A |
| 정격 부하(저항) | 40A 450VDC |
| 최대 스위칭 전압 | 750VDC |
| 최대 차단 전류 | 50A(450VDC, ≥1 작동) |
| 최대 스위칭 용량 | 22500VA |
| 절연저항 | 1000MΩ |
| 유전 강도(초기) | 개방 접점 간: 2000VAC/1min; 코일과 접점 사이: 3000VAC/1min |
| 운영시간 | ≤30ms(정격 전압에서) |
| 출시 시간 | 10ms 이하(정격 전압에서) |
| 기계적 수명 | 1×10⁵ ops |
| 전기적 수명 | 스위칭: 1×103ops(450VDC,40A) 스위칭: 1×104ops(450VDC,10A) 스위칭: 4×103ops(650VDC,12A) 제작 : 7.5×104ops(450VDC,35A) 제작 : 5×104ops(750VDC,40A) |
| 전류 운반 능력 | 40A 60A:30분 80A:60초 160A: 5초 240A:3초 400A: 0.6초 |
| 주변 온도 | -40°C ~ 85°C 미만 |
| 습도 | 5%~85%RH |
| 무게 | 대략. 55g |
| 외형 치수 | 30×29.2×30.1mm |
| 터미널 구조 | PCB 단자 |
참고: 위 데이터는 초기값입니다. 사양은 참고용입니다. 사양은 예고 없이 변경될 수 있습니다.
치수, 배선 및 PCB 레이아웃
는 FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
안전 승인 및 규정 준수
- IEC 60664-1 안전 요구 사항을 준수합니다.
- RoHS를 준수하는 제품입니다.
- UL/C-UL, TUV 및 CQC 인증이 보류 중입니다.
- 목표 승인 등급: 저항성 스위칭 40A 450VDC 1000ops(1×10³ 작동) @85°C.
- 는 specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
일반적인 애플리케이션 시나리오
신에너지 자동차 사전 충전 : 40A 연속 전류 전달 성능(85°C), 80A/60초, 160A/5초, 240A/3초 및 400A/0.6초의 단시간 내구성, 사전 충전 회로의 온/오프 제어에 적합합니다.
신에너지 자동차 난방 : 정격 부하 40A 450VDC, 최대 스위칭 전압 750VDC, PTC 가열 등 고전압 가열 회로에 적합합니다.
배터리 발열 관리 / PTC 발열 제어 : 작동 온도 -40°C ~ 85°C, AgSnO2 접점, 차량 내 고온 및 저온 환경에 적합합니다.
기타 PCB 실장 시나리오 : 부하 측 극성(1 , 2-), 코일 측 무극성(5, 6), 납땜 조건 260°C ± 5°C / 3~5s.
구체적인 선택은 실제 부하, 코일 전압, 수명 요구 사항 및 인증 상태를 기반으로 확인되어야 합니다.
설치 및 사용상의 주의사항
초기 성능 매개변수를 유지하기 위해 제품을 떨어뜨리거나 외부 충격을 가하지 마십시오.
구리 부하 리드아웃 단자의 납땜 온도: 260°C ± 5°C, 납땜 시간 3~5초.
는 load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
는 coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
이 릴레이는 맞춤 제작된 모델입니다. 제공된 예는 참조용일 뿐입니다. 자세한 선택은 Zhejiang Fanhar Electronics Co., Ltd.에 문의하세요.
는 specification is for reference only. Specifications are subject to change without notice.
자주 묻는 질문
Q1: FH80NE-40의 주요 용도는 무엇입니까?
주로 신에너지 차량 사전 충전 릴레이 및 가열 릴레이에 사용되며 배터리 열 관리, PTC 가열 제어, BMS/PDU 및 고전압 DC 제어 루프와 같은 PCB 실장 시나리오에도 사용할 수 있습니다.
Q2: FH80NE-40의 정격 부하와 최대 스위칭 용량은 얼마입니까?
정격 부하: 40A 450VDC(저항 부하); 최대 스위칭 용량: 22500VA.
Q3: 연속 전류 전달 기능과 단시간 전류 전달 기능은 무엇입니까?
이 제품은 85°C에서 40A의 연속 전류 전달 성능을 제공합니다. 단시간 전류 전달 성능: 80A/60s, 160A/5s, 240A/3s, 400A/0.6s.
Q4: 최대 스위칭 전압과 최대 차단 전류는 얼마입니까?
최대 스위칭 전압: 750VDC; 최대 차단 전류: 50A(450VDC, ≥1 작동).
Q5: 접점 형태, 접점 재질, 접점 저항은 무엇입니까?
연락 양식: 1A 상시 열림; 접점 재료: AgSnO2; 초기 접촉 저항: ≤5mΩ(6VDC 20A).
Q6: 사용자 정의가 지원됩니까? 주문하는 방법?
연락 양식: 1A 상시 열림; 접점 재료: AgSnO2; 초기 접촉 저항: ≤5mΩ(6VDC 20A).
요약
는 FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
최신 사양, 인증 인증서, 샘플 지원 또는 맞춤형 선택 권장 사항에 대해서는 Zhejiang Fanhar Electronics Co., Ltd.에 문의하세요.
