FH61NE 신에너지 릴레이 | PV 인버터용 40A 자기 래칭 릴레이

태양광 발전, 에너지 저장 시스템, 전기차 충전 시설이 더 높은 전력, 더 높은 효율성을 향해 계속 발전함에 따라, 릴레이 신뢰할 수 있는 고전류 스위칭 기능뿐만 아니라 안전 모니터링, 낮은 전력 소비 및 장기적인 작동 안정성을 제공할 것으로 예상됩니다. Fanhar Electronics는 신에너지 장비의 적용 요구 사항을 충족하기 위해 FH61NE 시리즈 신에너지 자기 래칭 계전기를 출시했습니다. 이 제품은 40A 기본 접점 2세트, 보조 접점 1세트의 접점 구성을 특징으로 합니다. 기본 접점이 고착되면 보조 접점은 안전 모니터링 피드백 신호를 제공하여 안전 모니터링 기능에 대한 IEC 61810-3의 요구 사항을 충족합니다. 이 계전기는 코일 전력 소비가 1.88W에 불과한 저전력 자기 래칭 설계를 채택했습니다. 클래스 F 절연 시스템과 콤팩트한 기계 구조가 결합되어 에너지 효율적인 작동과 장기적인 신뢰성을 위해 태양광 PV 인버터, AC 충전소 및 EV 충전 장비와 같은 새로운 에너지 애플리케이션의 포괄적인 요구 사항을 충족합니다. FH61NE 시리즈 획득 UL/cUL, TUV , 그리고 CQC 안전 인증을 획득했으며 신에너지 전력 장비 애플리케이션에 널리 사용됩니다.

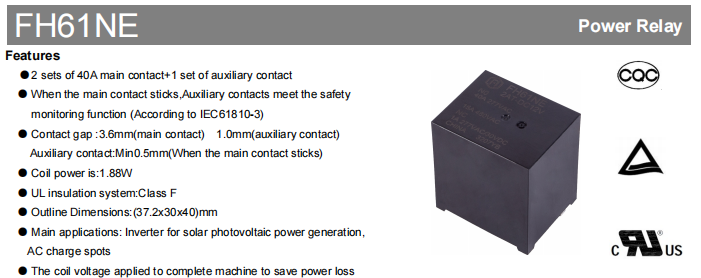

FH61NE

신에너지 장비 전력 제어를 위한 40A 고전류 스위칭 기능

새로운 에너지 장비는 릴레이 전류 스위칭 기능에 대한 요구가 높습니다. 는 FH61NE 40A 기본 접점 2세트가 특징으로 신에너지 장비의 고전류 부하 제어를 지원합니다. 주요 접점은 AgSnO2 접점 재료를 사용하여 뛰어난 용접 방지 및 전도성을 제공하여 신에너지 장비의 전력 스위칭 애플리케이션의 접점 신뢰성 요구 사항을 충족합니다. 주요 사양은 다음과 같습니다.

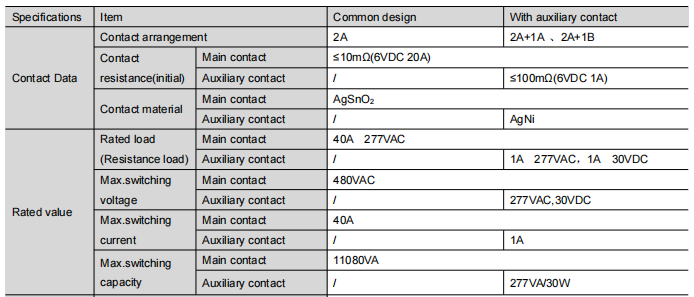

FH61NE performance data

이러한 전기적 매개변수를 통해 FH61NE는 PV 인버터 및 AC 충전소에서 회로 전환 및 제어 기능을 안정적으로 수행할 수 있습니다.

시스템 안전성 강화를 위한 보조 접점 안전 모니터링 설계

새로운 에너지 장비에는 작동 안전에 대한 엄격한 요구 사항이 있습니다. FH61NE는 안전 모니터링 요구 사항을 충족하는 보조 접점 옵션을 제공합니다. 사용 가능한 구성은 다음과 같습니다.

2A 1A : 상시 개방형 주 접점 2개, 상시 개방형 보조 접점 1개

2A 1B : 상시 개방형 주 접점 2개, 상시 폐쇄 보조 접점 1개

주 접점이 고착되면 보조 접점은 시스템 상태 모니터링을 위한 피드백 신호를 제공합니다.

신에너지 장비의 에너지 효율적인 운영을 위한 저전력 마그네틱 래칭 구조

FH61NE는 다음과 같은 장점이 있는 자기 래칭 릴레이 구조를 채택합니다.

코일 전력 소비: 1.88W

유지 전압 범위 : 40%~100% Un(주위 온도 25℃); 50%~60% Un(주위온도 85℃)

최대 유지 전압 : 코일 데이터 표를 참조하세요.

자기 래칭 설계는 릴레이 유지 상태 동안 지속적인 에너지 소비를 크게 줄입니다. 코일 유지 전압을 전체 기계에 적용하면 전력 손실이 효과적으로 줄어들어 새로운 에너지 장비의 에너지 효율적인 작동 요구 사항에 더욱 적합해집니다.

복잡한 작동 환경을 위한 높은 절연 설계와 안정적인 성능

FH61NE는 높은 절연 설계와 컴팩트한 구조를 특징으로 하며 전기 안전성과 기계적 신뢰성의 균형을 유지합니다.

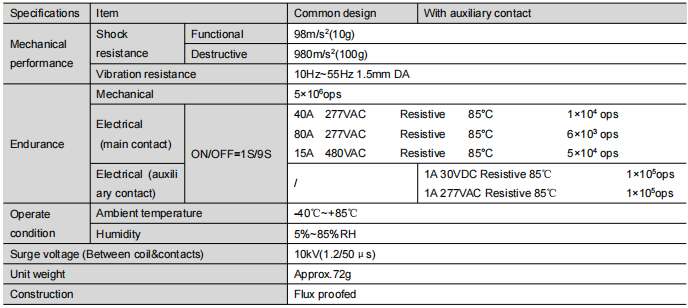

FH61NE performance data

유연한 시스템 설계를 위한 다중 코일 전압 옵션

다양한 제어 시스템에는 다양한 코일 전압 구성이 필요합니다. 시스템 통합을 단순화하기 위해 FH61NE 시리즈는 다음을 포함한 다양한 DC 코일 전압 옵션과 함께 사용할 수 있습니다. 6VDC , 9VDC , 12VDC , 24VDC 그리고 48VDC .

각 코일 옵션은 정격 전력 소비가 3.2W로 설계되어 엔지니어가 릴레이 플랫폼을 변경하지 않고도 가장 적합한 제어 전압을 선택할 수 있습니다. 표준화된 코일 설계는 다양한 제어 회로와의 호환성을 향상시킬 뿐만 아니라 다중 전압 플랫폼을 사용하는 제조업체의 제품 개발을 단순화합니다.

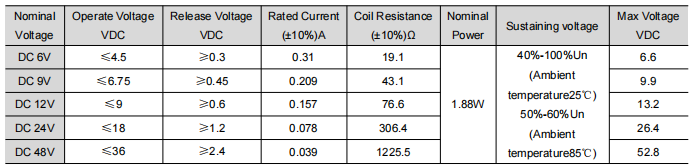

FH61NE Coil

보다 쉬운 제품 업그레이드를 위한 컴팩트한 플랫폼 디자인

FH61NE 시리즈는 다양한 접점 구성과 코일 전압 옵션에 걸쳐 통합 플랫폼 설계를 제공하여 제조업체가 다양한 신에너지 장비 애플리케이션을 개발할 수 있는 유연한 기반을 제공합니다.

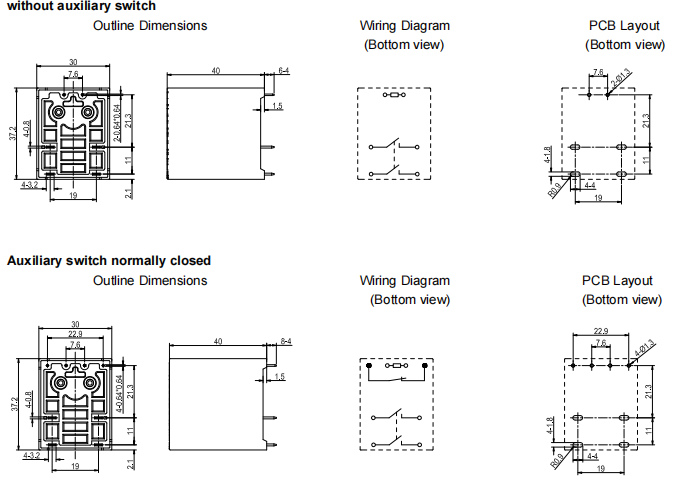

모든 구성은 동일한 외부 치수를 공유합니다. 37.2×30×40 mm이며 동일한 PCB 레이아웃, 장착 공간, 절연 성능 및 기계적 구조를 갖추고 있습니다. 구성 간의 주요 차이점은 접점 배열(2A, 2A 1A 또는 2A 1B)이므로 설계자가 PCB 설계를 변경하지 않고도 적절한 모니터링 기능을 선택할 수 있습니다.

이 공통 플랫폼을 통해 장비 제조업체는 기계 설치나 보드 레이아웃을 변경하지 않고도 보조 접점 모니터링(주 접점이 고착될 때의 안전 피드백용)을 설계에 쉽게 통합할 수 있습니다. 결과적으로 개발 주기가 단축되고 엔지니어링 비용이 절감되며 제품 표준화가 향상됩니다.

태양광 인버터, AC 충전소 및 EV 충전 장비 전반에 걸쳐 확장 가능한 솔루션을 원하는 제조업체를 위해 FH61NE 시리즈는 효율적이고 실용적인 플랫폼을 제공합니다.

FH61NE

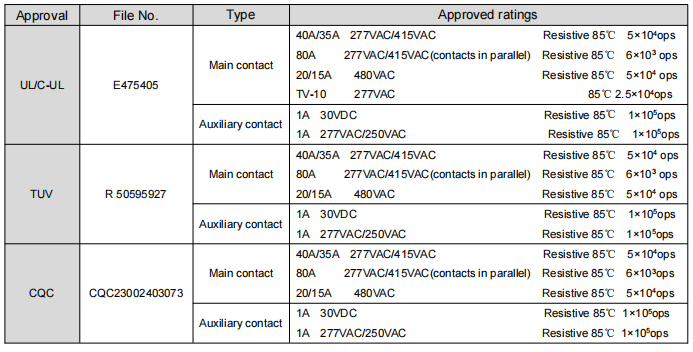

안전 승인

FH61NE가 획득했습니다. UL/cUL, TUV , 그리고 CQC 안전 인증. 이 제품은 EU RoHS/REACH 환경 지침도 준수합니다. Fanhar Electronics는 ISO9001 , ISO14001 , 그리고 ISO45001 국제 경영 시스템 인증을 받았으며 40개 이상의 국내 특허를 보유하고 있으며 국가 하이테크 기업 및 지방 수준의 R&D 센터로 인정받고 있습니다.
