W12T 전원 릴레이 | EV 충전 및 태양광 시스템용 40A 고전류 PCB 릴레이

W12T introduce

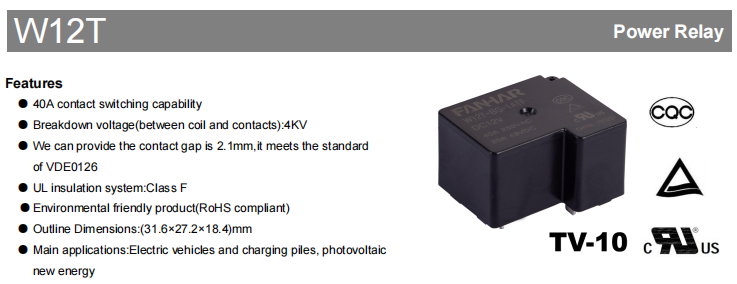

재생 에너지 시스템, 전기 자동차 및 에너지 저장 기술이 계속 발전함에 따라 전력 제어 시스템에는 더 높은 스위칭 성능, 우수한 절연 성능 및 장기적인 작동 신뢰성을 갖춘 릴레이가 필요합니다. 이러한 요구 사항을 충족하도록 개발된 Fanhar W12T 40A 전원 릴레이 전기 자동차, 충전 파일 및 광전지(PV) 재생 에너지 시스템용으로 특별히 설계되었습니다.

W12T의 특징은 40A 접점 스위칭 기능 , 최대 유전 내전압은 코일과 접점 사이 4000VAC 및 선택 사항 ≥2.1mm의 접촉 간격 . 고부하 스위칭 성능을 보장하는 동시에 신에너지 장비의 전기 절연 및 안전 요구 사항도 충족합니다.

측정 전용 컴팩트 PCB 마운트 설계 31.6×27.2×18.4mm , W12T는 다음과 같은 광범위한 코일 전압 옵션으로 제공됩니다. 5V ~ 110VDC . 이 시리즈는 표준 유형(900mW 코일 전력)과 BG 유형(1400mW 코일 전력)을 모두 제공합니다. 릴레이가 획득되었습니다 UL/cUL, TÜV 및 CQC 인증을 획득하여 전 세계 다양한 시장에서의 사용을 지원합니다.

고전력 장비를 위한 40A 고전류 스위칭 기능

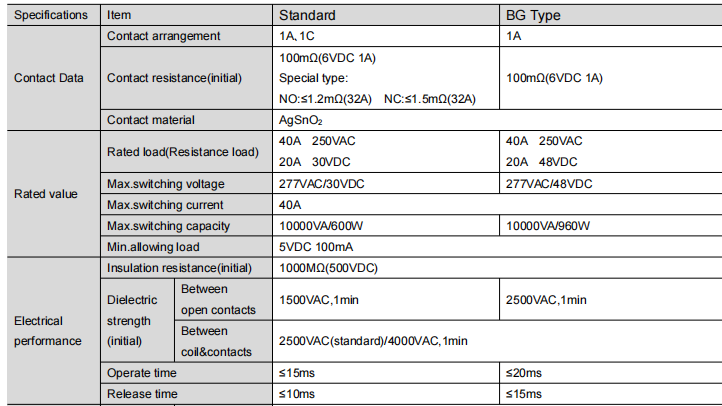

EV 충전 파일 및 PV 인버터와 같은 신에너지 장비에는 상당한 전류 전달 용량을 갖춘 계전기가 필요합니다. W12T의 정격 제어 부하는 40A 250VAC이며 최대 스위칭 용량은 10000VA입니다.

DC 부하의 경우 표준 유형은 20A 30VDC를 지원하고 BG 유형은 20A 48VDC를 지원합니다. 또한 NO≤1.2mΩ(32A) 및 NC≤1.5mΩ(32A)의 특수한 낮은 접촉 저항 유형을 사용할 수 있습니다. 최소 허용 부하는 5VDC 100mA로 소신호 스위칭부터 고전력 부하 제어까지 폭넓은 애플리케이션이 가능합니다.

W12T data

향상된 시스템 안전성을 위한 높은 절연 설계

전기 절연은 고전압 조건에서 작동하는 재생 에너지 장비에 중요한 요구 사항입니다. W12T는 뛰어난 전기 절연 기능을 제공합니다.

코일과 접점 사이의 최대 유전체 내전압: 4000VAC

개방 접점 간 유전체 내전압(BG 유형): 2500VAC

초기 절연 저항: 1000MΩ(500VDC에서)

UL 클래스 F 절연 시스템: 우수한 절연 성능으로 작동 안전성과 신뢰성이 향상되어 고전압 고장 및 누출 위험을 효과적으로 방지합니다.

수명 연장을 위한 고품질 AgSnO2 접점 소재

W12T 시리즈는 접점 재료로 AgSnO2(은-주석 산화물)를 사용합니다. AgSnO2는 우수한 내아크 침식성, 낮고 안정적인 접촉 저항, 우수한 열 전도성, 탁월한 용접 방지 성능을 나타냅니다. 아크 발생을 효과적으로 줄이고 릴레이 서비스 수명을 연장하여 빈번한 스위칭 고부하 애플리케이션에서도 안정적인 전기 성능을 유지합니다.

까다로운 산업 환경에서 안정적인 성능

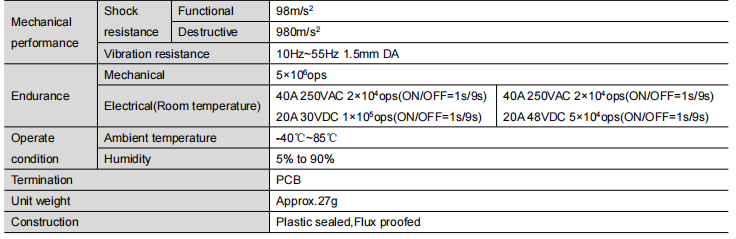

전기적 성능 외에도 W12T는 까다로운 작동 조건에서도 장기적인 신뢰성을 제공하도록 설계되었습니다. 이 계전기는 -40°C~85°C의 넓은 주변 온도 범위에서 작동하므로 다양한 기후에 배포되는 재생 에너지 시스템 및 산업 장비에 적합합니다.

이 계전기는 최대 5,000,000회 작동의 기계적 수명과 40A 250VAC 저항 부하에서 20,000회 작동, 20A 30VDC(표준 유형)에서 100,000회 작동, 20A 48VDC(BG 유형)에서 50,000회 작동의 전기적 수명을 제공합니다.

작동 시간은 15ms 이하(표준) / 20ms 이하(BG), 해제 시간은 10ms 이하(표준) / 15ms 이하(BG)입니다. 또한 이 계전기는 산업 응용 분야에서 흔히 발생하는 진동과 기계적 충격을 견디도록 설계되었습니다.

W12T data

유연한 시스템 설계를 위한 다중 코일 전압 옵션

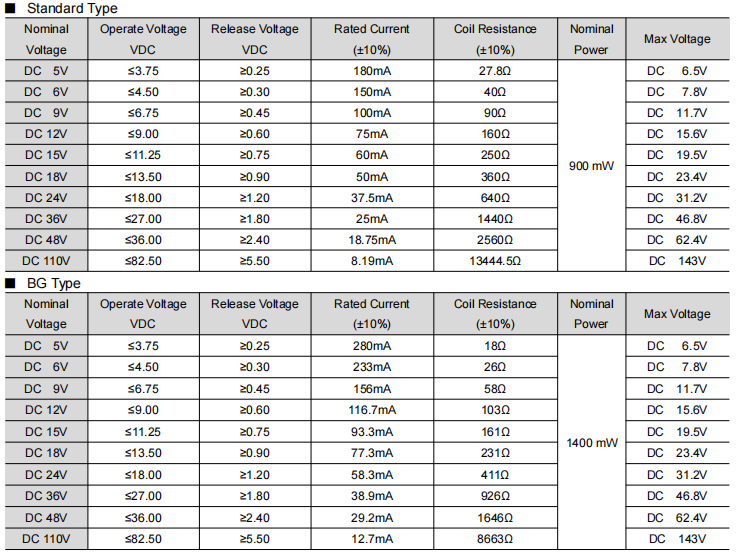

다양한 제어 시스템에는 다양한 코일 전압 구성이 필요합니다. 시스템 통합을 단순화하기 위해 W12T는 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC를 포함한 다양한 DC 코일 전압 옵션과 함께 사용할 수 있습니다.

표준 유형 코일 정격 전력은 900mW이고 BG 유형은 1400mW입니다. 표준화된 코일 설계는 다양한 제어 회로와의 호환성을 향상시킬 뿐만 아니라 다중 전압 플랫폼을 사용하는 제조업체의 제품 개발을 단순화합니다.

W12T coil

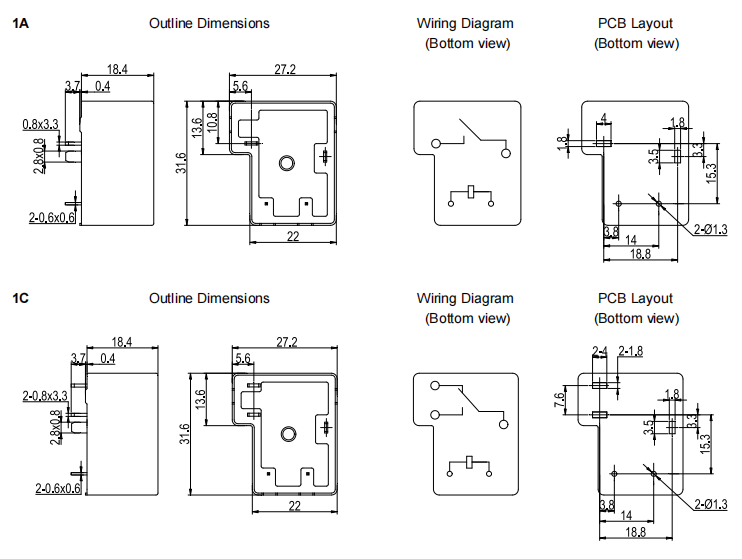

간편한 장비 통합을 위한 컴팩트한 PCB 마운트 설계

W12T의 특징은 compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

깨끗한 환경(H2S, SO2, NO2 및 먼지가 없는 환경)에서는 Flux 방지형을 권장합니다. 이러한 오염물질이 포함된 불결한 환경에서는 플라스틱 밀봉형을 권장합니다. 이러한 설계 고려 사항은 다양한 산업 환경에서 계전기의 서비스 수명을 효과적으로 연장합니다.

W12T size

일반적인 응용 분야

고전류 전력 스위칭 애플리케이션용으로 설계된 W12T는 안정적인 스위칭 성능과 높은 절연 성능이 요구되는 재생 에너지 및 전기 자동차 시스템에 널리 사용됩니다.

이러한 시스템 내에서 계전기는 전원 제어, 주 회로 스위칭 및 안전 절연에 일반적으로 사용되어 시스템 신뢰성과 작동 안전성을 향상시키는 데 도움이 됩니다.

표준형 또는 BG형 선택 방법

W12T는 표준 유형과 BG 유형으로 제공됩니다. 주요 차이점은 다음과 같이 요약됩니다.

특징	표준형	BG 유형
DC 부하 용량	20A 30VDC	20A 48VDC
접촉 간격	표준	≥2.1mm(VDE0126 준수)
접촉 간 유전 강도	1500VAC	2500VAC
코일-접촉 유전체 강도	2500VAC(4000VAC 옵션)	4000VAC
코일 전력	900mW	1400mW
운영 시간	15ms	20ms 이하
출시 시간	10ms 이하	15ms
DC 전기적 수명	20A 30VDC: 100,000 작동	20A 48VDC: 50,000 작동

일반 산업 제어 및 표준 전력 스위칭 애플리케이션의 경우 표준 유형이 대부분의 요구 사항을 충족합니다. 광전지 시스템, 더 넓은 접촉 절연 거리가 필요한 애플리케이션 또는 더 높은 DC 전압 시나리오의 경우 BG 유형이 권장됩니다.

자주 묻는 질문

Q1: 표준형과 BG형의 차이점은 무엇입니까?

경적이나 에어컨 릴레이와 같이 덜 중요한 회로에서 동일한 암페어 정격의 동일한 릴레이로 교체하는 것은 신뢰할 수 있는 현장 테스트입니다. 증상이 릴레이와 함께 이동하면 오류가 확인됩니다.

두 모델 모두 동일한 전체 치수, 접점 배열 및 사용 가능한 코일 전압 옵션을 공유합니다. 주요 차이점은 다음과 같습니다.

표준 유형: 20A 30VDC DC 부하, 1500VAC 접촉 간 절연 내력, 900mW 코일 전력
BG 유형: 20A 48VDC DC 부하, ≥2.1mm 접촉 간격(VDE0126 준수), 2500VAC 접촉 간 유전 강도, 4000VAC 코일 간 유전 강도, 1400mW 코일 전력
