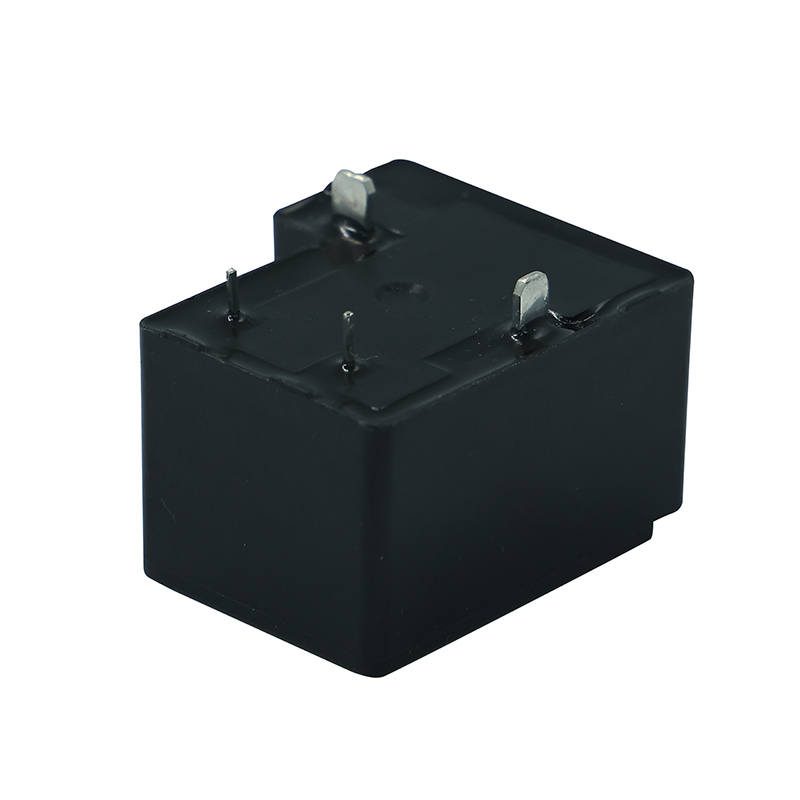

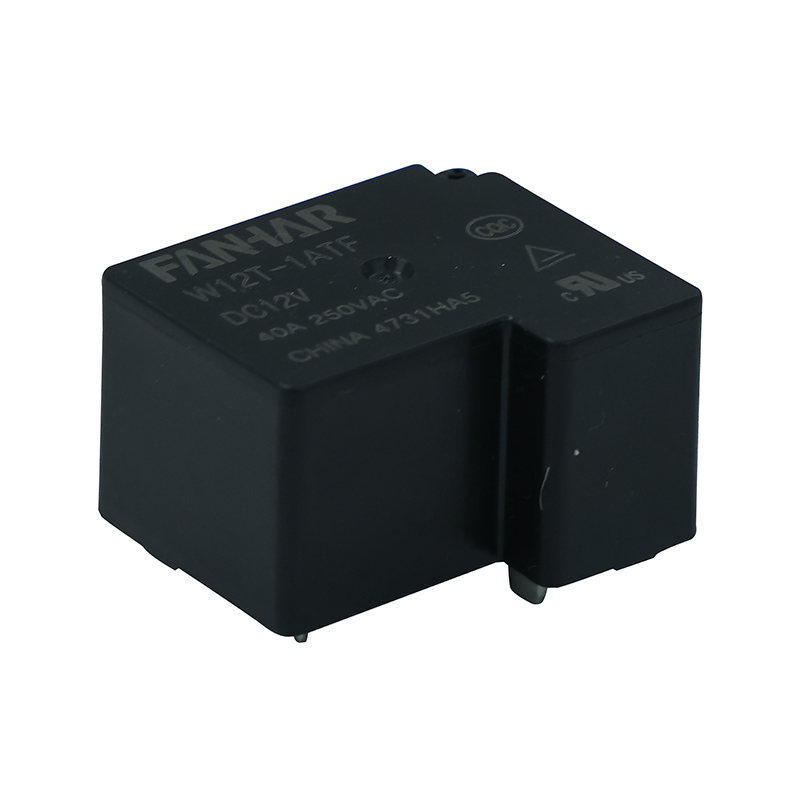

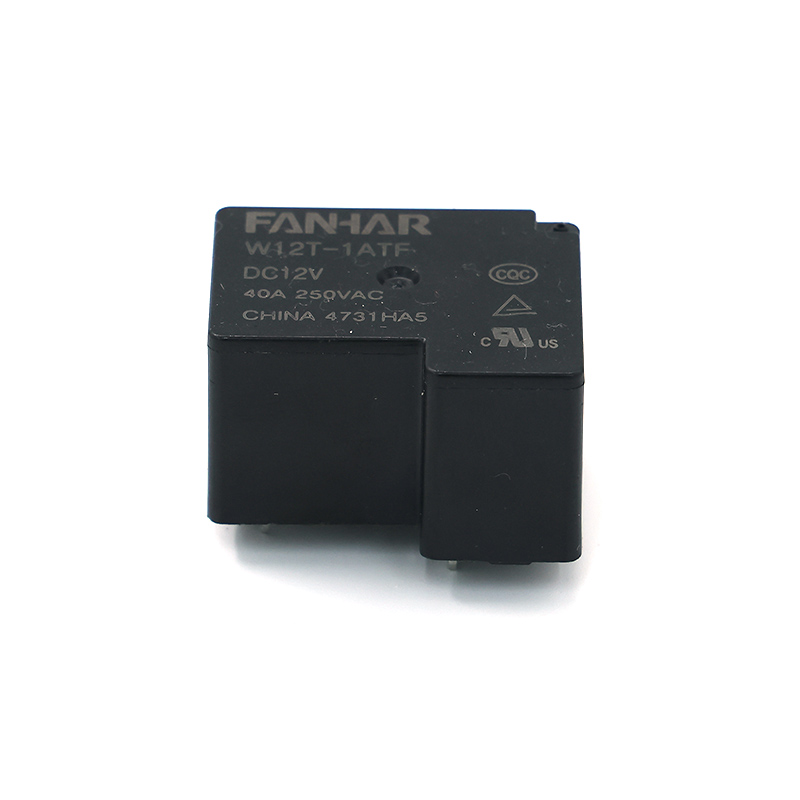

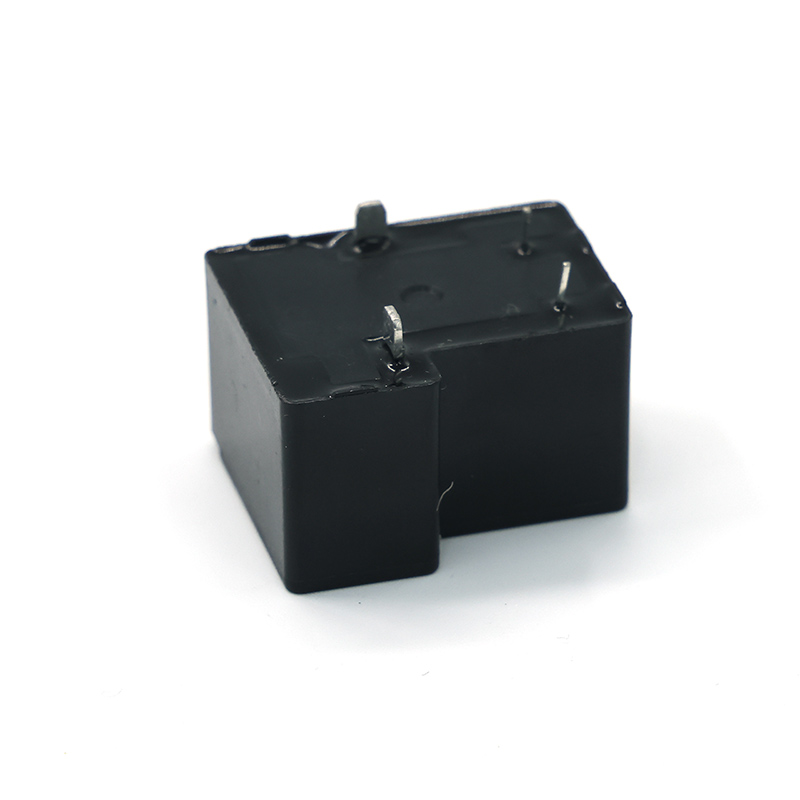

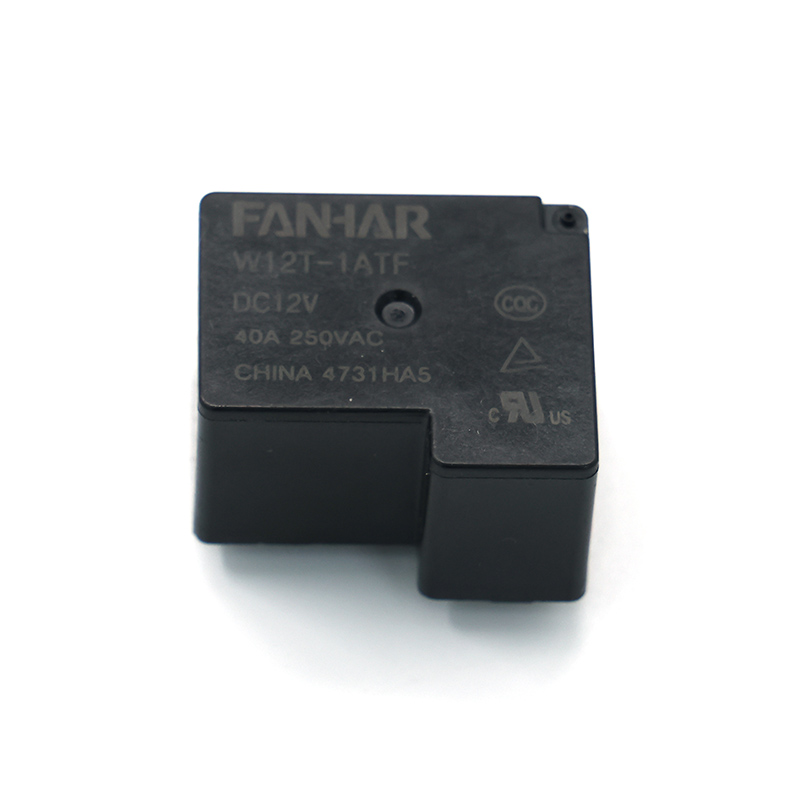

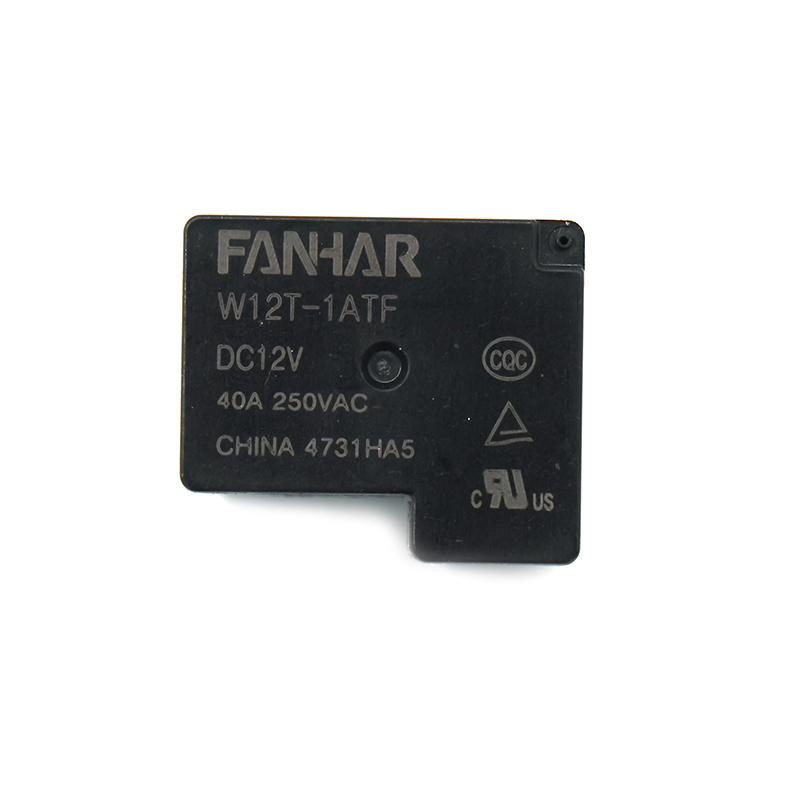

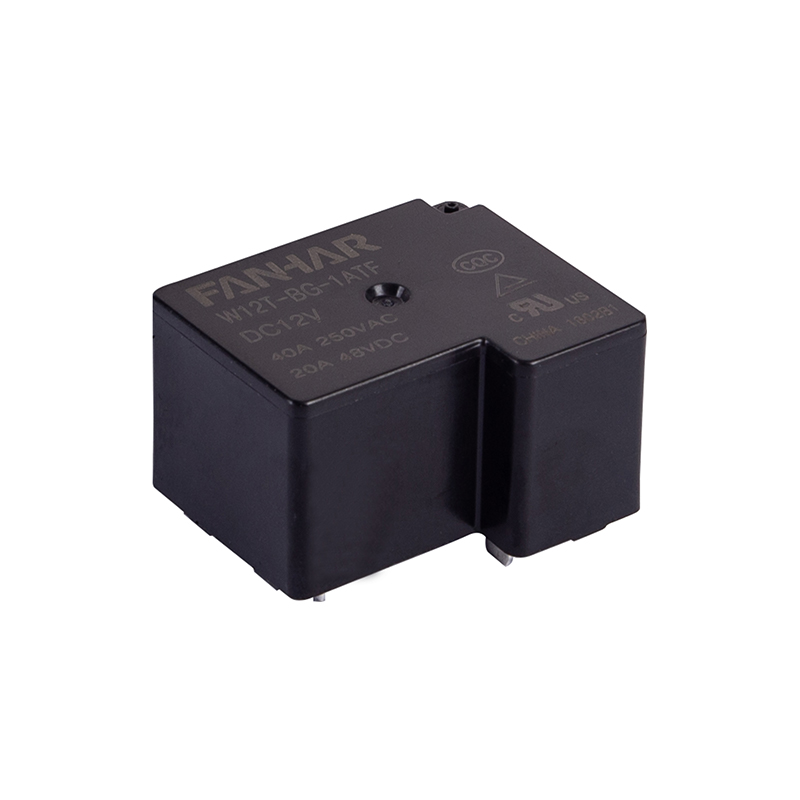

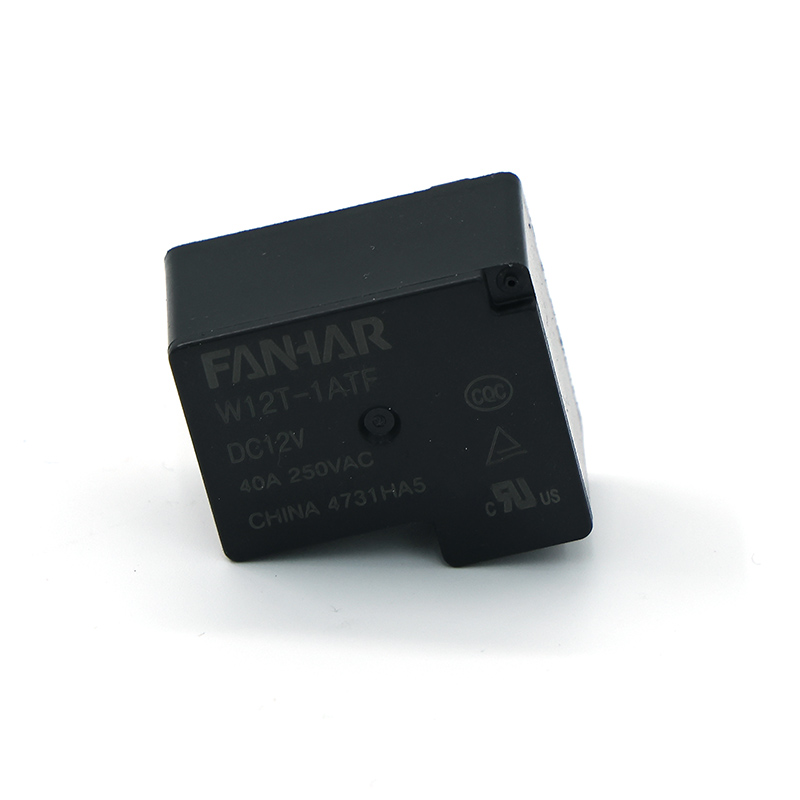

W12T 40A 전원 릴레이 UL TUV CQC 준수

사양

품목

표준

BG 유형

연락처 데이터

접촉 배열

1A、1C

1A

접촉저항(초기)

100mΩ(6VDC 1A)

특수 유형:

아니오: 1.2mΩ(32A) 이하   NC: 1.5mΩ(32A) 이하

100mΩ(6VDC 1A)

연락처 자료

AgSnO ₂

정격값

정격하중(저항하중)

40A   250VAC

20A   30VDC

40A   250VAC

20A   48VDC

최대 스위칭 전압

277VAC/30VDC

277VAC/48VDC

최대 스위칭 전류

40A

최대 스위칭 용량

10000VA/600W

10000VA/960W

최소 허용 하중

5VDC 100mA

전기적 성능

절연저항(초기)

1000MΩ(500VDC)

절연 내력(초기)

열린 접점 사이

1500VAC, 1분

2500VAC, 1분

코일과 접점 사이

2500VAC(표준)/4000VAC, 1분

운영 시간

15ms 이하

20ms 이하

출시 시간

10ms 이하

15ms 이하

기계적 성능

충격 저항

기능성

98m/s ²

파괴적인

980m/초 ²

진동 저항

10Hz~55Hz 1.5mm DA

지구력

기계

5×10 ⁶ 작전

전기(상온)

40A  250VAC   2×10 ⁴ 작전(ON/OFF= 1s/9s)
20A  30VDC    1×10 ⁵ 작전(ON/OFF= 1s/9s)

40A 250VAC   2× 10 ⁴ 작전(ON/OFF= 1s/9s)
20A 48VDC     5× 10 ⁴ 작전(ON/OFF= 1s/9s)

작동조건

주변 온도

-40℃~85℃

습도

5%~90%

종료

PCB

단위중량

약 27g

건설

플라스틱 밀봉, 플럭스 방지
