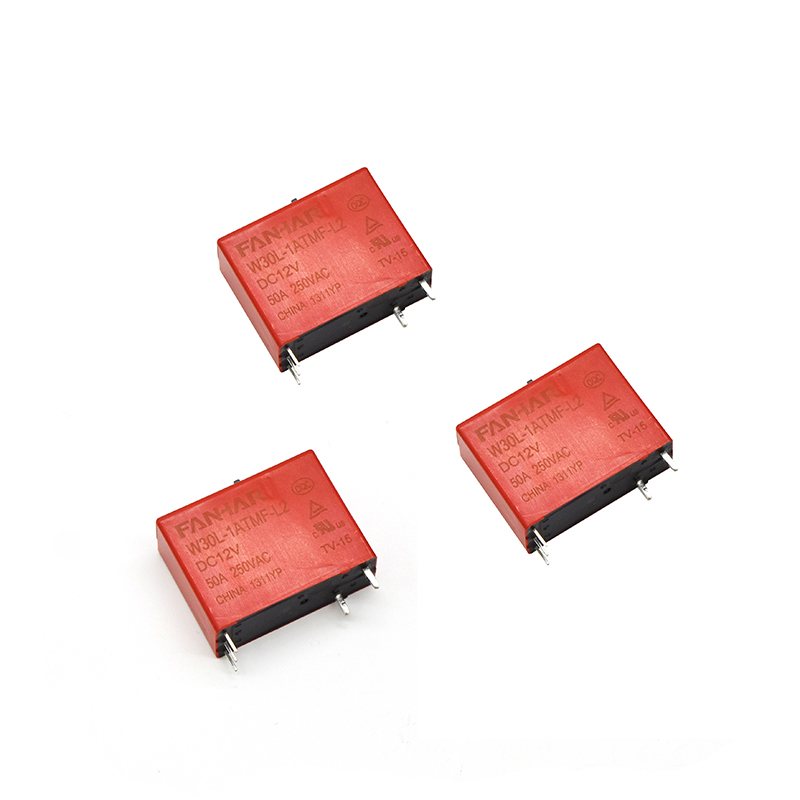

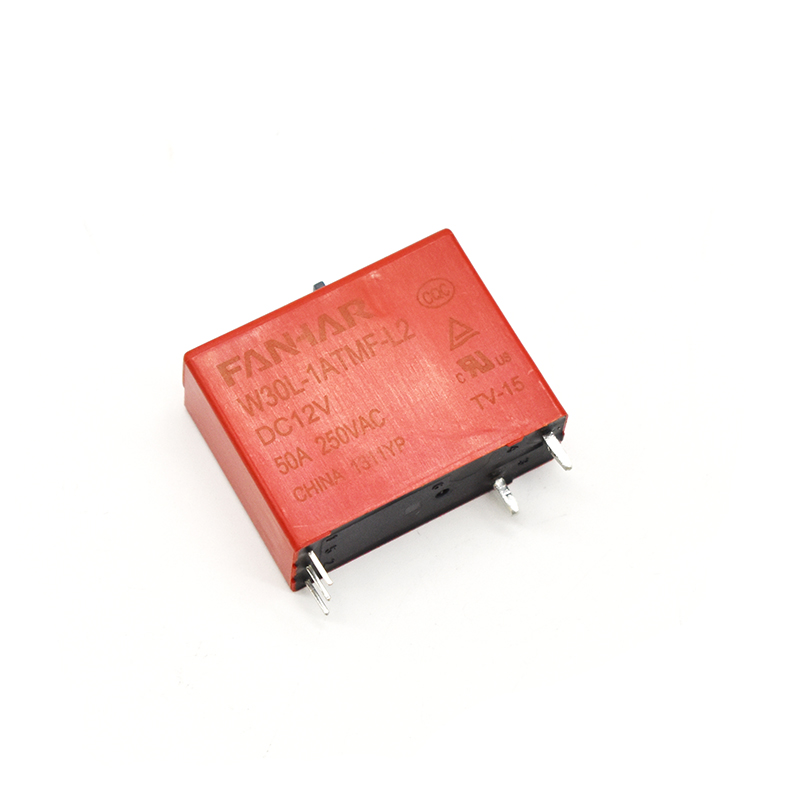

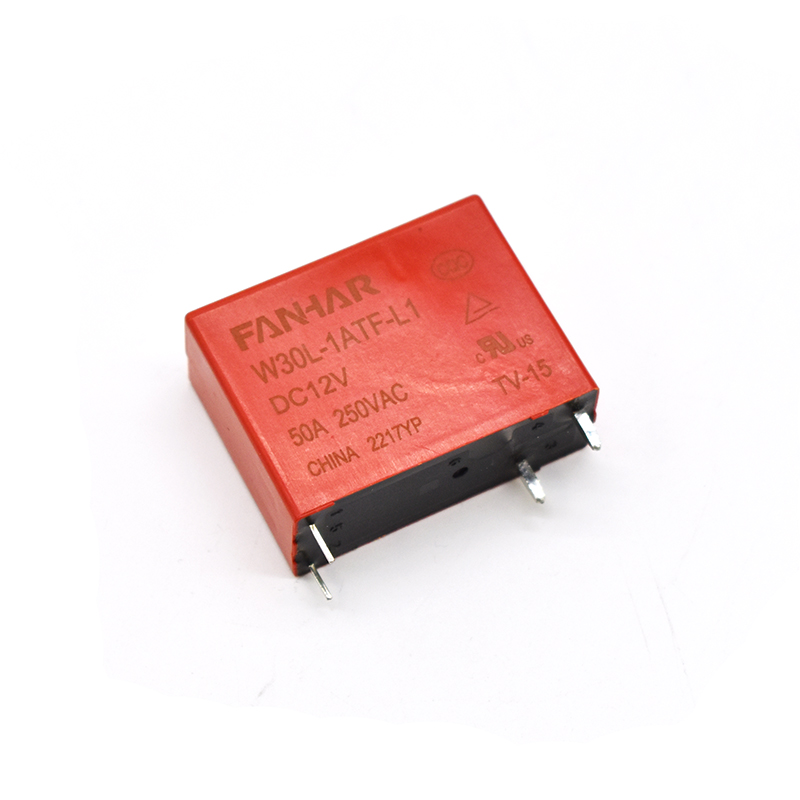

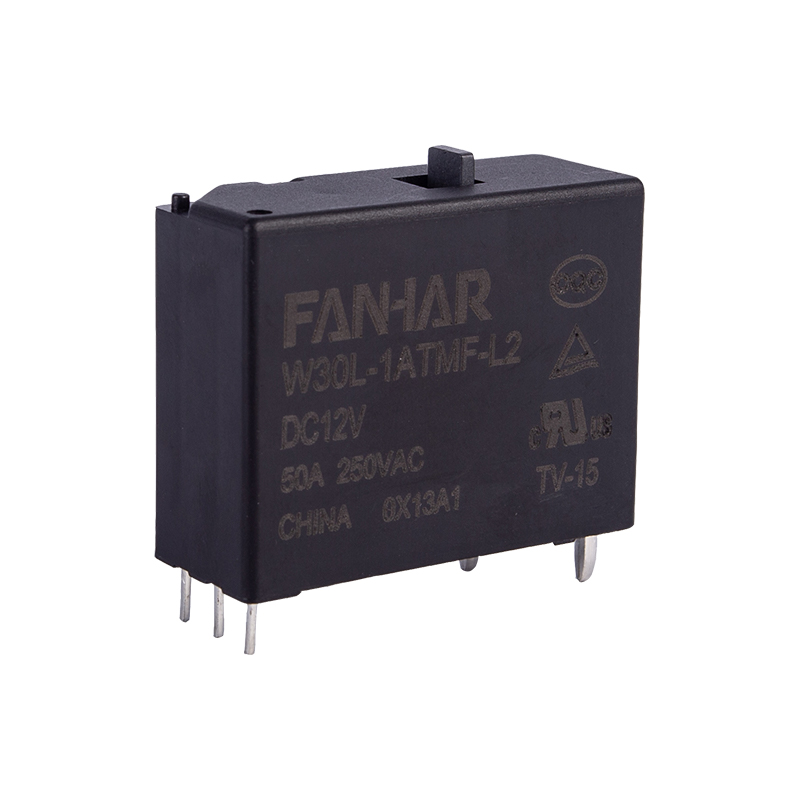

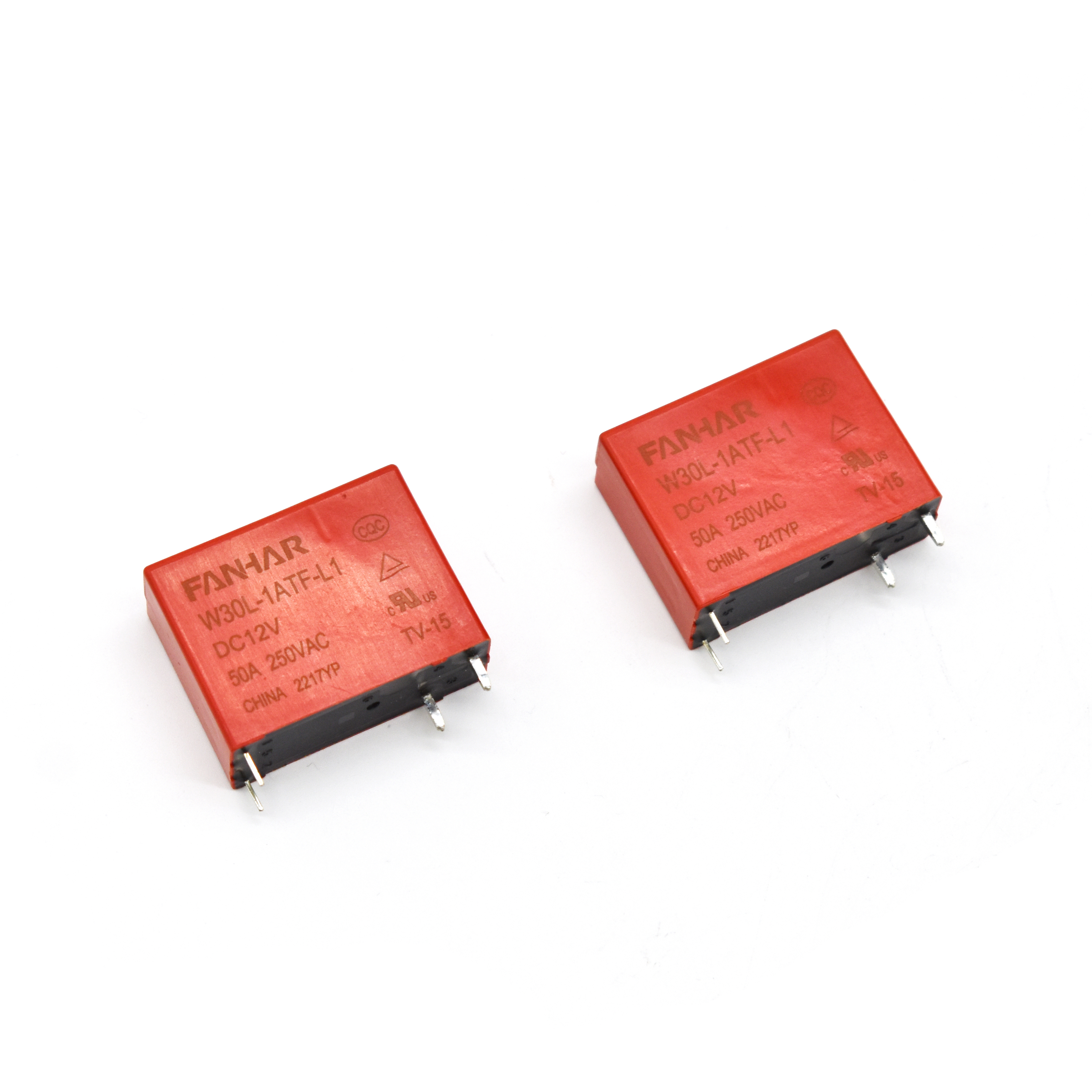

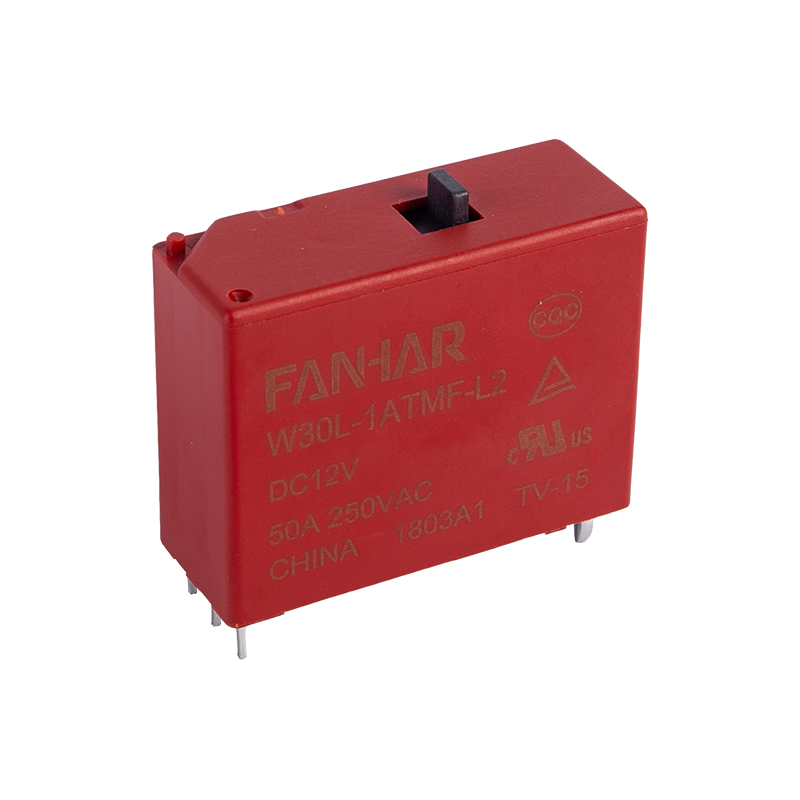

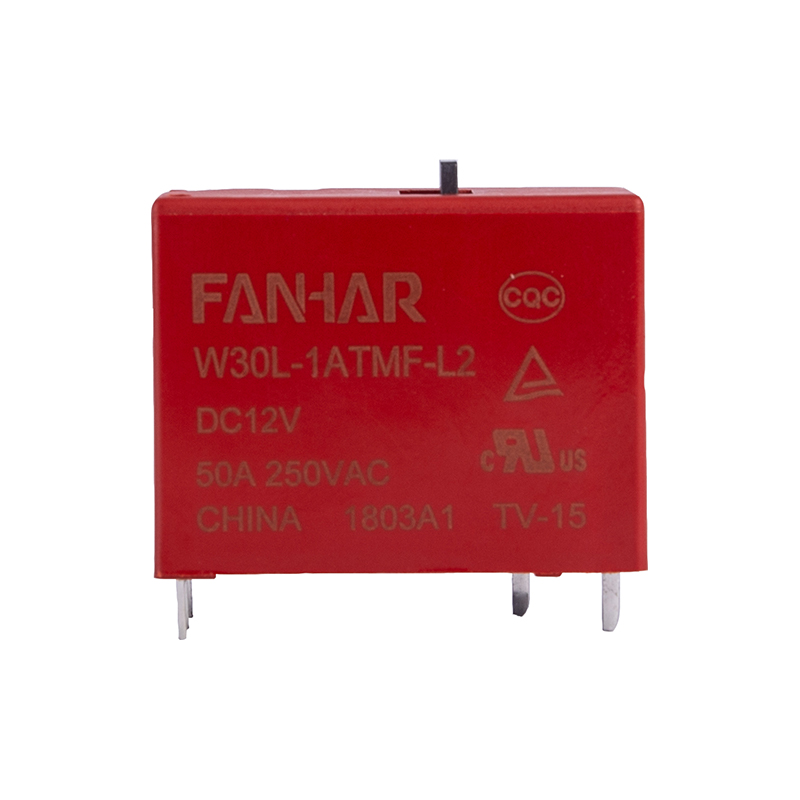

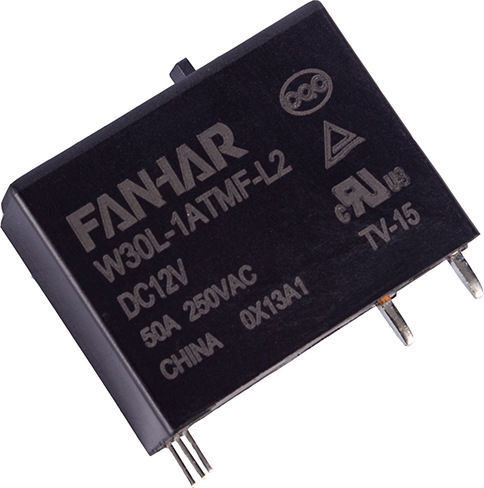

W30L 40A 50A 래칭 릴레이 UL TUV CQC 준수

사양

품목

연락처 데이터

접촉 배열

1A、1B

1C

접촉저항(초기)

≤20mΩ(6VDC 1A)

연락처 자료

AgSnO ₂

정격값

정격하중(저항하중)

50A   250VAC

40A   250VAC

최대 스위칭 전압

440VAC

440VAC

최대 스위칭 전류

50A

40A

최대 스위칭 용량

12500VA

10000VA

전기적 성능

절연저항(초기)

1000MΩ(500VDC)

절연 내력(초기)

열린 접점 사이

2000VAC,1분

1500VAC,1분

코일과 접점 사이

4000VAC    1분

폐관 시간

20ms 이하

영업시간

20ms 이하

서지 전압(1.2/50μs)

코일과 접점 사이

12KV

기계적 성능

충격 저항

기능성

98m/s2(10g)

파괴적인

980m/s2(100g)

진동 저항

10Hz~55Hz 1.5mm DA

지구력

기계

1 × 10 ⁶ 작전

전기

켜짐/꺼짐= 1S/9S

50A   250VAC         5× 10 ⁴ 작전(COSφ= 1)

전기

온/오프=3초/3초

40A   250VAC          3× 10 ⁴ 작전(COSφ= 1)

운영하다

상태

주변 온도

-40℃~85℃

습도

5%~85%RH

종료

PCB 유형

단위중량

약 31g

건설

플라스틱 밀봉, 플럭스 방지
