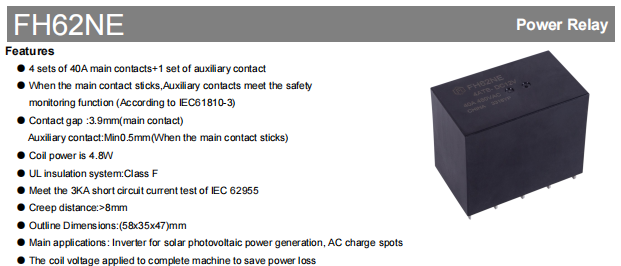

태양광 발전 시스템, EV 충전소 및 산업 제어 장비는 전기 안전 및 에너지 효율성에 대한 요구가 점점 더 높아짐에 따라 릴레이 안정적인 스위칭 성능뿐만 아니라 안전 모니터링, 저전력 작동 및 장기적인 안정성도 제공해야 합니다. FH62NE 시리즈 새로운 에너지 릴레이 Fanhar Electronics는 높은 부하 용량, 지능형 안전 모니터링, 에너지 절약 작동 및 긴 수명 설계를 하나의 솔루션으로 결합하여 전기 성능, 시스템 안전 및 환경 적응성에 대한 엄격한 요구 사항이 있는 애플리케이션을 위한 매우 안정적인 전력 스위칭 솔루션을 제공합니다.

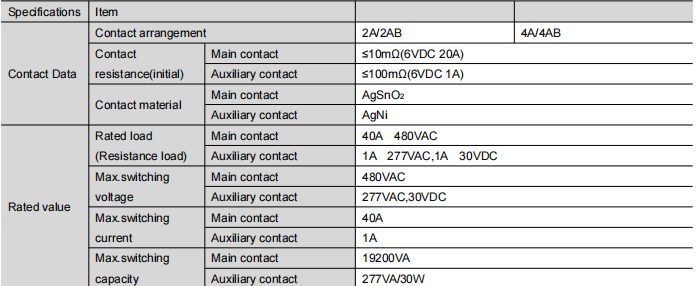

40A 기본 접점 4개 세트 보조 접점 1개 - 고전류 전달 및 안전 모니터링을 하나로 통합
는 FH62NE 40A 기본 접점 4세트와 보조 접점 1개가 특징입니다.
주요 연락처 : 4개의 Form A(4A/4AB) 상시 개방형 접점, AgSnO2(은주석 산화물) 소재 사용, 정격 40A @ 480VAC(저항성), 최대 스위칭 용량 19,200VA, 초기 접촉 저항 ≤10mΩ.
보조 접점 : AgNi(은 니켈) 소재를 사용하는 1개의 Form B 상시 폐쇄 접점, 정격 1A @ 277VAC/30VDC.
핵심 안전 기능 : 결함으로 인해 주 접점 용접이 발생하는 경우 보조 접점은 ≥0.5mm의 최소 간격으로 안정적으로 열릴 수 있으며 주 회로의 실시간 안전 모니터링을 위해 제어 시스템에 결함 신호를 보냅니다. 이는 IEC 61810-3 안전 표준을 준수합니다. 주요 접점 간격은 3.9mm로 고전압 절연 안전성을 보장합니다.
클래스 F 고절연 설계로 신에너지 애플리케이션의 고전압 요구 사항 충족
신에너지 장비는 장기간 고전압에서 작동하므로 우수한 절연 성능이 요구됩니다. FH62NE는 연면 거리가 8mm를 넘는 클래스 F 절연 시스템(155°C)을 채택하여 고전압 파괴 및 누출을 효과적으로 방지합니다.

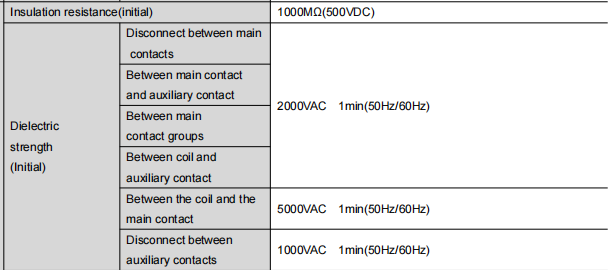

유전 강도 성능:
서지 전압: 는 relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.
저전력 설계
는 FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

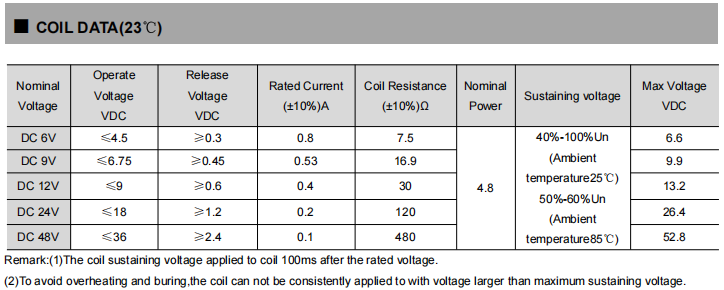

코일 사양(23°C에서):
작동 시간: ≤40ms; 릴리스 시간: 20ms 이하
까다로운 산업 환경을 위한 넓은 온도 범위와 높은 신뢰성
는 FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.
내구성 등급:
- 기계적 수명: 1,000,000회 작동
- 전기적 수명: 30,000회 작동(40A/480VAC 저항성, ON/OFF = 1s/9s)
진동 및 충격 저항:
- 기능적 진동: 10Hz – 55Hz, 진폭 1.5mm
- 기능적 충격: 98m/s²(10g)
- 파괴적인 충격: 980m/s²(100g)

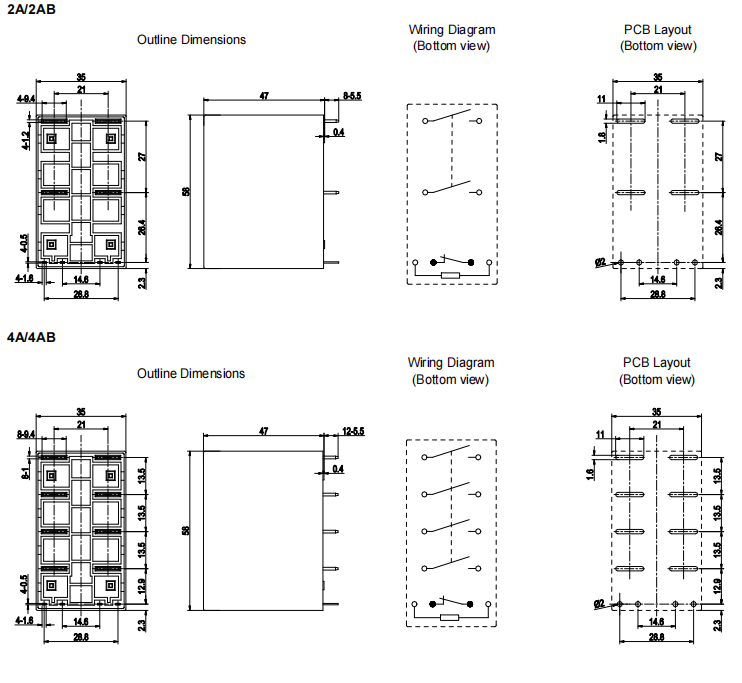

간편한 시스템 통합을 위한 컴팩트한 크기
는 FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.
장착 및 납땜 권장 사항:
장착: PCB 마운트 권장
납땜 온도: 260°C ± 5°C
납땜 시간: 3 – 5초
장착 치수 공차(표시되지 않은 경우): ±0.1mm
주요 애플리케이션 시나리오
높은 전류 전달 기능, 독립적인 안전 모니터링 및 입증된 설계를 갖춘 FH62NE는 다음 분야에서 널리 사용됩니다.
태양광 인버터 : DC 입력 또는 AC 출력 측의 부하 스위칭 및 절연용입니다. 높은 내전압, 높은 전류 용량 및 서지 내성은 PV 시스템에서 흔히 발생하는 전압 변동 및 스위칭 과도 현상을 효과적으로 처리합니다.
AC EV 충전소 : 충전 제어 회로의 핵심 스위칭 부품으로 주 접점은 충전 전류를 안전하게 전달하고 보조 접점은 추가적인 안전 보호 계층을 제공합니다.
상태 피드백이 필요한 안전 필수 시스템 : 보조 접점은 기본 접점 상태에 대한 진단 정보를 제공하여 엄격한 안전 요구 사항이 있는 애플리케이션의 요구 사항을 충족합니다.
자주 묻는 질문
Q1: FH62NE 주 접점의 정격 부하는 얼마입니까?
는 main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.
Q2: 보조접점의 기능은 무엇인가요?
는 auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.
Q3: FH62NE의 코일 전력 소비량은 얼마입니까?
는 rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
Q4: FH62NE의 전기적 수명은 얼마나 됩니까?
40A/480VAC 저항 부하(ON/OFF = 1s/9s)에서 전기 수명은 30,000회 작동입니다.
Q5: FH62NE의 코일 전력 소비량은 얼마입니까?
는 rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
