스마트 그리드 계전기의 적용 및 향후 개발

글로벌 에너지 전환은 전례 없는 속도로 진행되고 있습니다. 국제에너지기구(IEA)에 따르면, 재생 가능 에너지 2030년까지 전력원은 전 세계 전력 생산량의 거의 40%를 차지할 것으로 예상되며, 도로를 달리는 전기 자동차의 수는 2억 대를 넘을 것으로 예상됩니다. 이러한 추세로 인해 전력망의 유연성, 신뢰성 및 상호작용성에 대한 요구가 매우 높아졌습니다. 스마트 그리드는 이에 대한 대응으로 등장했습니다. 고급 감지, 통신, 제어 및 클라우드 컴퓨팅을 기존 전력 네트워크에 통합하여 그리드에 "자기 인식, 자기 결정 및 자기 복원" 기능을 부여하는 것입니다.

스마트 그리드의 방대한 아키텍처 내에서 릴레이 는 규모는 작지만 안전하고 안정적이며 효율적인 시스템 운영을 위한 '1차 방어선'이자 '실행 종점' 역할을 합니다. 이들은 결함 격리 및 부하 전환부터 장비 보호 및 에너지 파견에 이르기까지 다양한 책임을 수행합니다. 이 기사는 기본 원리부터 시작하여 계전기의 핵심 응용 시나리오를 체계적으로 검토합니다. 스마트 그리드 , 그리드 성능에 대한 실질적인 개선 사항을 분석하고 미래 기술 발전 경로를 예측합니다. 마지막으로, 빠른 참조를 위해 자주 묻는 질문(FQA) 목록이 제공됩니다.

릴레이 기본 사항: 전자석에서 지능형 터미널까지

작동 원리 및 분류

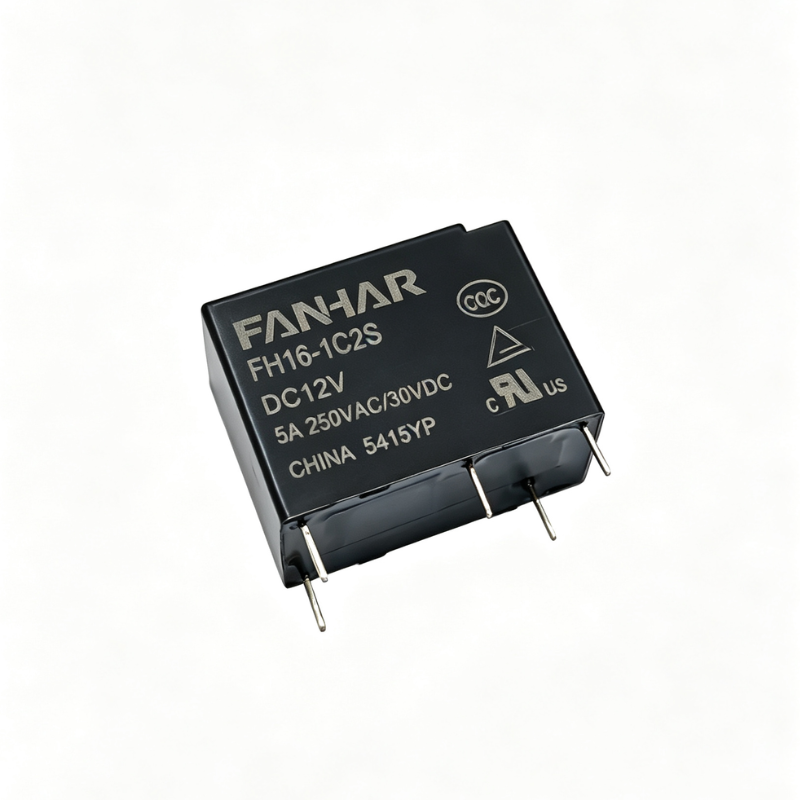

릴레이는 자동 전기 스위치입니다. 기본 작동 원리는 입력량(예: 전압, 전류, 온도, 시간 등)이 설정된 임계값에 도달하면 전자석 또는 전자 회로가 접점을 구동하여 고전력 회로의 켜짐/꺼짐을 제어하는 ​​것입니다. 기술 경로에 따라 릴레이는 다음과 같이 분류될 수 있습니다.

전력 시스템의 전통적인 역할

제어 기능 : 소전류 신호를 사용하여 고전류 부하를 구동하므로 원격 시작/정지가 가능합니다.

보호 기능 : 과전류, 과전압, 저전압, 단락 등의 이상 현상을 감지하여 결함이 있는 회로를 신속하게 차단합니다.

신호 전송 : 장비 상태(닫힘/열림, 경보)를 모니터링 시스템을 위한 건식 접점 신호로 변환합니다.

스마트 그리드 계전기의 5가지 핵심 애플리케이션

스마트 변전소 및 기본 장비 제어

스마트 그리드는 전자 계기용 변압기와 지능형 기본 장비(예: 스마트 회로 차단기, 차단 스위치)를 광범위하게 사용하는 디지털 변전소를 기반으로 구축됩니다. 릴레이는 GOOSE(일반 객체)를 수신하는 제어 액츄에이터 역할을 합니다.지향 변전소 이벤트) 병합 장치 또는 보호 및 제어 장치의 명령을 통해 밀리초 내에 전환 작업을 완료합니다.

적절한 사례 : 중국의 220kV 스마트 변전소 개조 후 기존 전자기 계전기를 지능형 계전기 그룹으로 교체하여 평균 작동 시간을 80ms에서 15ms로 단축하여 시스템 오류 제거 속도를 약 80% 향상시켰습니다.

그리드 결함 자체치유와 신속한 재구성

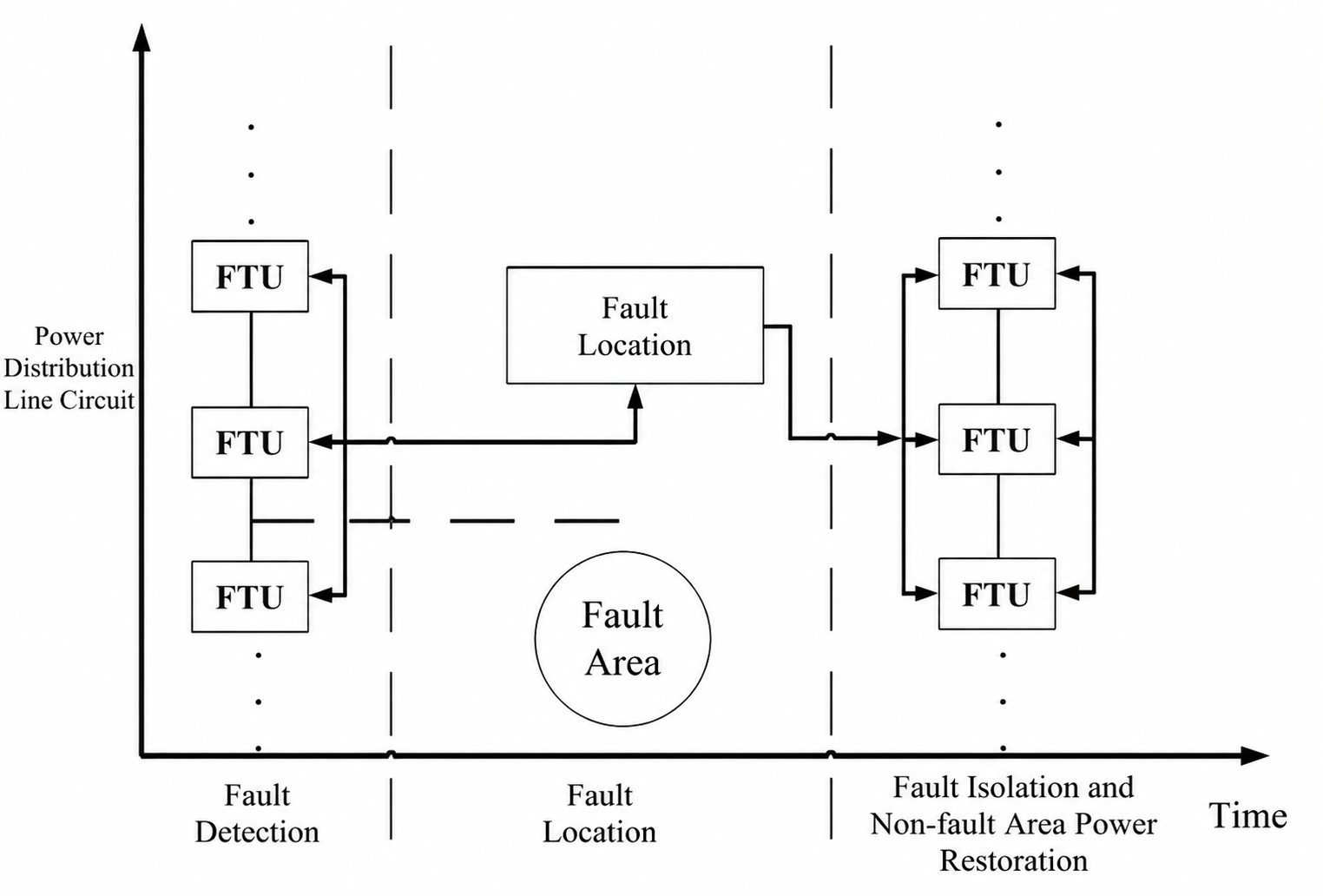

스마트 그리드의 "자가 치유" 기능은 폐쇄 루프 프로세스(결함 감지 → 위치 → 격리 → 복원)에 의존합니다. 릴레이는 이 프로세스에서 두 가지 역할을 합니다.

오류 격리: 라인에 단락이 발생하면 릴레이가 즉각적으로 작동하여 오류가 있는 부분을 메인 그리드에서 분리합니다.

자동 재구성: FA(피더 자동화) 논리를 통해 계전기는 인접한 스위치를 조정하여 결함이 없는 섹션을 백업 전원으로 전송하고 복원 시간을 몇 시간에서 몇 분 또는 몇 초로 단축합니다.

정밀한 부하 제어 및 수요 반응

전력 공급-수요 균형이 긴밀한 기간 동안 스마트 그리드는 수요 반응(DR) 메커니즘을 사용하여 고객 측 부하를 조절합니다. 릴레이는 더 이상 단순한 "하드 스위치"가 아닙니다. 이는 로드 집계 플랫폼과 함께 작동합니다.

사용 시간 가격 응답: 가격 신호에 따라 릴레이가 자동으로 연결을 끊거나 비 조정을 조정합니다.임계 부하(예: 에어컨, EV 충전기).

비상 부하 차단: 주파수가 떨어지면 릴레이가 우선 순위에 따라 중단 가능한 부하를 순차적으로 차단하여 대규모 정전을 방지합니다.

미국 에너지부 통계에 따르면, 수요 반응을 위해 지능형 릴레이를 사용하는 상업용 건물은 여름 피크 부하를 15%~25%까지 줄일 수 있으며 거주자의 편안함에 미치는 영향은 최소화됩니다.

분산 에너지 자원(DER)의 우호적 그리드 연결

광전지(PV), 풍력, 에너지 저장 및 전기 자동차의 광범위한 통합은 유통 네트워크를 "단방향 방사형"에서 "양방향 대화형" 시스템으로 변화시킵니다. DER 상호 연결 지점에서 릴레이의 주요 작업은 다음과 같습니다.

능동적인 단독 운전 방지 감지 : 계통 전압이 손실되면 계전기는 분산 발전기를 신속하게 분리하여 유지 관리 인력을 위험에 빠뜨릴 수 있는 단독 운전을 방지합니다.

전력 스무딩 제어 : 기상 조건에 따라 릴레이가 에너지 저장 장치를 동적으로 전환하거나 인버터 출력을 조정하여 전력 변동을 원활하게 합니다.

다중 소스 조정 : 마이크로그리드에서 릴레이는 경제적 또는 환경적 우선순위에 따라 다양한 에너지원을 공급하는 "게이트웨이 스위치" 역할을 합니다.

장비의 전체 수명 주기 상태 관리

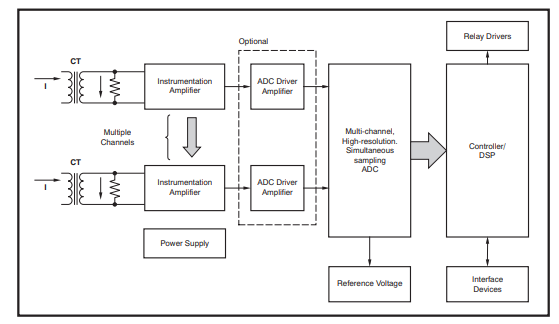

최신 지능형 계전기에는 온도, 전압 및 전류 센서가 내장되어 있으며 IEC 61850 통신 프로토콜을 지원합니다. 작업 횟수, 접점 마모, 작동 시간 등의 상태 데이터를 업로드할 수 있습니다. 기계 학습 모델과 결합된 유지 관리 플랫폼은 릴레이의 남은 유효 수명을 예측하여 예정된 유지 관리가 아닌 상태 기반 유지 관리를 가능하게 하여 O&M 비용을 약 30%~40% 절감합니다.

스마트 그리드 계전기의 3차원적 가치 향상

미래 개발 동향: 액츄에이터에서 "에지 결정 노드"까지

지능과 AI 통합

차세대 계전기에는 엣지 AI 칩이 통합되어 로컬 파형 특징 인식을 통해 "번개로 인한 일시적인 오류"와 "영구 단락"을 구별하고 자동으로 재폐로 전략을 선택하여 블라인드 재폐로로 인해 시스템에 대한 2차 영향을 방지할 수 있습니다. 자가학습 지능형 계전기는 2028년경 시범사업에 들어갈 것으로 예상된다.

소프트웨어 정의 및 가상화

소프트웨어 정의 전력 시스템 개념의 등장으로 릴레이 보호 로직은 더 이상 고정 하드웨어 매개변수로 하드코딩되지 않고 클라우드 기반 앱을 통해 요청 시 로드됩니다. 예를 들어, 동일한 하드웨어가 낮에는 "PV 역전력 방지" 전략을 실행하고 밤에는 "에너지 저장 충전/방전 관리" 전략으로 전환하여 "하나의 장치, 다중 사용"을 달성할 수 있습니다.

고주파 작동 및 넓은 범위밴드갭 반도체

탄화규소(SiC)와 질화갈륨(GaN) 장치의 성숙이 탄탄한 성장을 견인하고 있습니다.MHz 수준의 고주파 스위칭을 향한 상태 릴레이. 이를 통해 전력전자변압기(PET)와 중전압 DC 배전망(MVDC)에 사용되는 계전기의 부피를 50% 이상 줄이는 동시에 손실도 1로 줄인다.기존 솔루션의 세 번째입니다.

디지털 트윈 기반 운영 및 유지 관리

미래에는 모든 계전기가 디지털 트윈 플랫폼에 "가상 미러"를 갖게 되어 전기, 열, 기계 상태를 실시간으로 반영하게 될 것입니다. 시뮬레이션을 통해 잠재적인 고장 모드를 몇 주 전에 예측할 수 있으므로 최적의 시간 창에서 교체가 가능하여 실제로 "계획되지 않은 가동 중지 시간 제로"를 달성할 수 있습니다.

결론

스마트 그리드의 "작지만 중요한" 구성 요소인 계전기는 단순한 전기 기계 스위치에서 감지, 통신, 제어 및 계산을 통합하는 다기능 지능형 단말기로 발전했습니다. 이는 에너지 활용 효율성을 향상하고, 공급 신뢰성을 향상하며, 시스템 안전을 보장하는 데 있어서 대체할 수 없는 역할을 합니다. 재생 가능 에너지의 높은 보급률, 고전력 전자 콘텐츠 및 고도의 디지털화를 통해 미래 그리드에 직면하여 계전기는 더욱 스마트하고 빠르며 유연하고 신뢰할 수 있는 방향으로 계속해서 발전할 것입니다. 표준화 노력과 결합된 기술 혁신은 계전기 업계가 글로벌 탄소 중립 목표에 대한 견고한 기본 지원을 제공하도록 공동으로 추진할 것입니다.
