FH66NE 시리즈 고전류 신에너지 계전기 | 태양광 인버터 및 산업 제어용 100A 및 160A 계전기

재생 에너지 시스템과 산업 자동화가 더 높은 전력 밀도와 더 높은 효율성을 향해 계속 발전함에 따라 신에너지 계전기는 안정적인 스위칭 성능뿐만 아니라 뛰어난 전류 운반 능력, 높은 전기 절연성 및 장기적인 작동 안정성을 제공할 것으로 기대됩니다.

이러한 까다로운 요구 사항을 충족하기 위해 개발된 Fanhar FH66NE 시리즈 고전류 신에너지 계전기 태양광 인버터, 인버터 사전 충전 회로 및 산업용 제어 장비용으로 특별히 설계되었습니다. 이 시리즈에는 현재 두 가지 모델이 포함되어 있습니다. FH66NE100 그리고 FH66NE160 - 각각 100A 및 160A의 연속 정격 전류를 제공합니다.

두 모델 모두 동일한 플랫폼에 구축되어 동일한 전체 치수, 장착 구성, 코일 옵션 및 절연 성능을 공유합니다. 이 통합 플랫폼 설계를 통해 장비 제조업체는 설치 구조를 재설계하지 않고도 적절한 전류 정격을 선택할 수 있으므로 제품 개발이 단순화되는 동시에 향후 업그레이드를 위한 플랫폼 호환성이 향상됩니다.

FH66NE 시리즈는 여러 재생 가능 에너지 및 산업 제어 프로젝트에서 대량 생산에 성공적으로 채택되어 까다로운 전력 스위칭 애플리케이션에서 신뢰성을 입증했습니다.

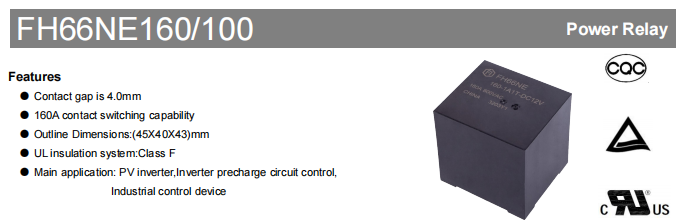

FH66NE 100/160

전기 안전성 향상을 위한 고절연 설계

전기 절연은 고전압 조건에서 작동하는 재생 에너지 장비에 중요한 요구 사항입니다. 안정적인 절연과 작동 안전성을 보장하기 위해 FH66NE 시리즈는 까다로운 전력 제어 애플리케이션에 적합한 고절연 설계를 통합했습니다.

릴레이의 특징은 4.0mm 접촉 간격 , 유전 강도는 개방 접점 간 2500VAC , 그리고 코일과 접점 사이 5000VAC . 또한 계전기는 다음과 같은 초기 절연 저항을 제공합니다. 500VDC에서 1000MΩ 그리고 adopts F급 절연을 통해 장기간 작동 시 전기 절연 및 시스템 신뢰성을 향상시킵니다.

이러한 전기적 특성을 통해 FH66NE 시리즈는 태양광 인버터, 인버터 사전 충전 회로 및 산업용 제어 시스템의 절연 요구 사항을 충족하여 고전압 전력 스위칭 애플리케이션에 대한 신뢰할 수 있는 보호 기능을 제공합니다.

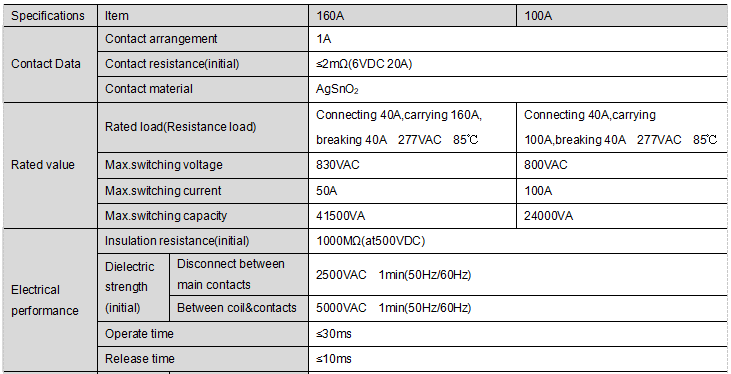

FH66NE 100/160 performance data

까다로운 산업 환경에서 안정적인 성능

전기적 성능 외에도 FH66NE 시리즈는 까다로운 작동 조건에서 장기적인 신뢰성을 제공하도록 설계되었습니다. 이 계전기는 온도 변화, 진동 및 기계적 응력이 있는 환경에서도 안정적인 성능이 필수적인 애플리케이션에 적합합니다.

FH66NE 시리즈는 다음의 넓은 주변 온도 범위에서 작동합니다. -40°C ~ 85°C , 다양한 기후에 배치되는 재생 에너지 시스템 및 산업 장비에 적합합니다. 또한 최대 1,000,000회 작동의 기계적 수명 그리고 an 30,000회 작동의 전기적 수명 지정된 테스트 조건(40A ON / 40A OFF, 277VAC 저항 부하)에서 제품의 서비스 수명 전반에 걸쳐 신뢰할 수 있는 성능을 보장합니다.

내구성을 더욱 강화하기 위해 계전기는 산업 응용 분야에서 흔히 발생하는 진동과 기계적 충격을 견딜 수 있도록 설계되었습니다. 이러한 특성으로 인해 FH66NE 시리즈는 확장된 작동 기간 동안 안정적이고 지속적인 전원 전환이 필요한 장비에 신뢰할 수 있는 선택이 됩니다.

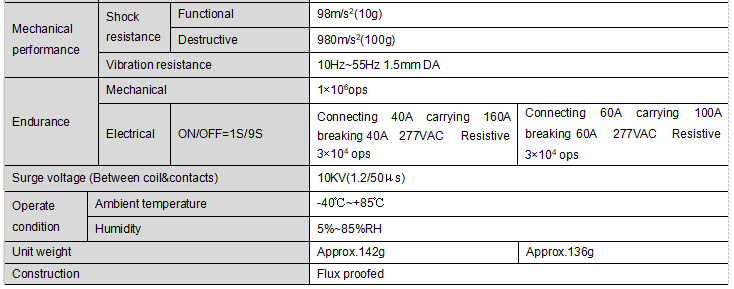

FH66NE 100/160 Mechanical Life & Environmental Performance

유연한 시스템 설계를 위한 다중 코일 전압 옵션

다양한 제어 시스템에는 다양한 코일 전압 구성이 필요합니다. 시스템 통합을 단순화하기 위해 FH66NE 시리즈는 6VDC, 9VDC, 12VDC, 24VDC 및 48VDC를 포함한 다양한 DC 코일 전압 옵션과 함께 사용할 수 있습니다.

각 코일 옵션은 정격 전력 소비가 3.2W로 설계되어 엔지니어가 릴레이 플랫폼을 변경하지 않고도 가장 적합한 제어 전압을 선택할 수 있습니다. 표준화된 코일 설계는 다양한 제어 회로와의 호환성을 향상시킬 뿐만 아니라 다중 전압 플랫폼을 사용하는 제조업체의 제품 개발을 단순화합니다.

모든 코일 옵션에 걸쳐 공통 릴레이 구조를 갖춘 FH66NE 시리즈는 유연한 시스템 구성을 지원하는 동시에 설계 복잡성을 줄이는 데 도움이 됩니다.

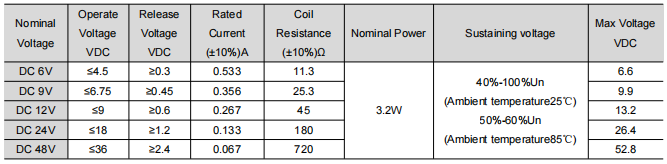

FH66NE 100/160 Coil Specification

보다 쉬운 제품 업그레이드를 위한 컴팩트한 플랫폼 디자인

FH66NE100과 FH66NE160은 동일한 플랫폼 설계를 공유하므로 제조업체는 서로 다른 정격 전류를 사용하는 제품군을 더 쉽게 개발할 수 있습니다.

두 모델 모두 동일한 장착 구성, 단자 레이아웃, 절연 성능 및 사용 가능한 코일 사양과 함께 45 × 40 × 43mm의 동일한 외부 치수를 갖추고 있습니다. 두 모델의 주요 차이점은 연속 전류 전달 능력입니다.

이 공통 플랫폼을 통해 장비 제조업체는 PCB 레이아웃이나 기계 설치를 재설계하지 않고도 100A에서 160A로 업그레이드할 수 있습니다. 결과적으로 개발 주기가 단축되고 엔지니어링 비용이 절감되며 제품 표준화가 향상됩니다.

다양한 전력 정격에 걸쳐 확장 가능한 솔루션을 원하는 제조업체를 위해 FH66NE 시리즈는 효율적이고 실용적인 플랫폼을 제공합니다.

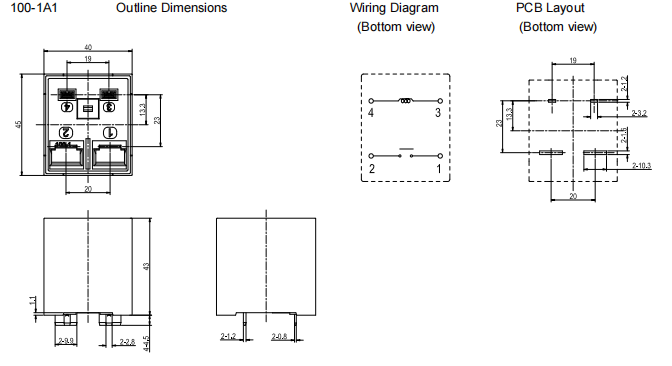

fh66ne-100 Outline Dimension

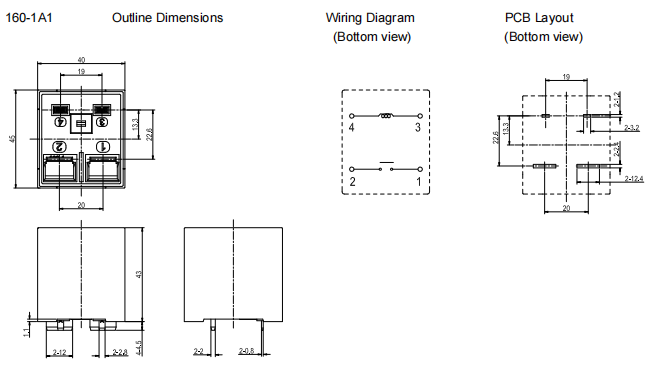

fh66ne-160 Outline Dimension

일반적인 응용 분야

고전류 전력 스위칭 애플리케이션용으로 설계된 FH66NE 시리즈는 안정적인 스위칭 성능과 고전류 전달 기능이 요구되는 재생 에너지 및 산업 제어 시스템에 널리 사용됩니다.

일반적인 응용 분야는 다음과 같습니다.

이러한 시스템 내에서 계전기는 주 전원 스위칭, 사전 충전 회로 제어 및 기타 고전류 스위칭 기능에 일반적으로 사용되어 시스템 신뢰성과 작동 안전성을 향상시킵니다.

높은 절연 성능, 컴팩트한 플랫폼 설계 및 넓은 작동 온도 범위 덕분에 FH66NE 시리즈는 현대 에너지 및 산업 장비의 까다로운 전력 제어 애플리케이션에 매우 적합합니다.

FH66NE100 또는 FH66NE160 선택 방법

FH66NE100과 FH66NE160은 동일한 플랫폼에서 개발되었으므로 적절한 모델을 선택하는 것은 주로 애플리케이션에 필요한 연속 전류 전달에 따라 달라집니다.

FH66NE100은 최대 100A의 연속 전류 공급이 필요한 시스템에 권장되므로 표준 광전지 인버터 및 산업용 제어 장비에 적합합니다.

고전력 태양광 인버터 및 에너지 저장 시스템과 같이 더 높은 전류 용량이 필요한 애플리케이션의 경우 FH66NE160은 동일한 설치 치수와 전기 인터페이스를 유지하면서 160A의 증가된 연속 운반 전류를 제공합니다.

두 모델 모두 동일한 기계 플랫폼을 공유하기 때문에 제조업체는 장비 구조를 재설계하지 않고도 제품 성능을 쉽게 업그레이드할 수 있습니다. 이러한 플랫폼 일관성은 제품 개발을 단순화하고 설계 주기를 단축하며 향후 제품 확장을 지원합니다.

자주 묻는 질문

Q1: FH66NE 시리즈 고전류 신에너지 계전기란 무엇입니까?

FH66NE 시리즈는 Fanhar Electronics가 재생 에너지 및 산업 제어 애플리케이션을 위해 개발한 고전류 전자기 신에너지 계전기입니다. 이 시리즈에는 현재 FH66NE100 및 FH66NE160이 포함되어 있으며 동일한 플랫폼 설계를 유지하면서 100A 및 160A 연속 전류 옵션을 제공합니다. 주로 태양광 인버터, 인버터 사전 충전 회로 및 산업용 제어 장비용으로 설계되었습니다.
