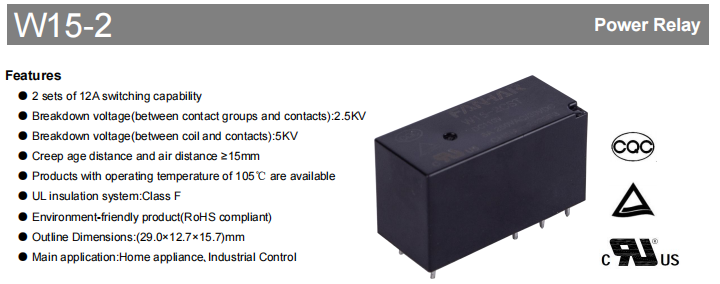

W15-2 전원 릴레이

W15-2 시리즈는 고성능 전원 릴레이 중간에서 높은 부하 제어 응용 분야에 사용하도록 고안되었습니다. 그 중심에는 두 개의 회로를 동시에 또는 개별적으로 안정적으로 제어할 수 있는 듀얼 세트 12A 독립 스위칭 기능이 있습니다. 이는 가전제품, 산업 제어 시스템, 자동화 장비, 전력 시스템을 위한 유연한 솔루션을 제공합니다. 최대 5kV의 절연 내전압, -40°C ~ 105°C의 확장된 작동 온도 범위 및 RoHS 준수 에코 설계 덕분에 다양하고 까다로운 애플리케이션 환경에서 높은 신뢰성과 긴 서비스 수명을 제공합니다.

핵심 장점

W15-2 시리즈는 29.0×12.7×15.7mm의 작은 크기에 뛰어난 성능과 내구성을 결합했습니다.

독립적인 이중 채널 제어: W15-2 시리즈는 29.0×12.7×15.7mm의 작은 크기 내에서 뛰어난 성능과 내구성을 결합합니다.

견고한 전기 절연: 코일과 접점 사이의 5KV 내전압은 간섭을 효과적으로 억제하고 저전압 제어 측면을 보호합니다.

뛰어난 환경 견고성: 먼지 및 오염 방지 밀봉 옵션을 갖춘 105℃ 고온 버전으로 제공되며 산업 먼지, 습기 및 부식성 가스(예: H2S, SO2)를 견딥니다.

글로벌 환경 규정 준수: RoHS를 완벽하게 준수하고 녹색 생산 표준 및 국제 시장 접근 규정을 충족합니다.

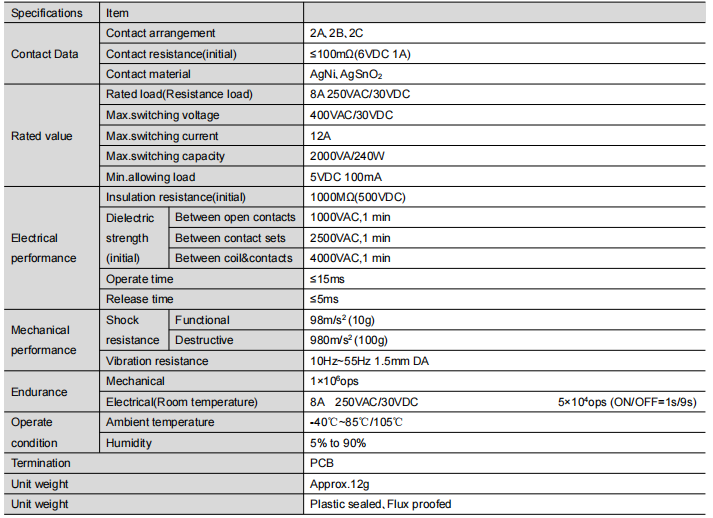

자세한 기술 사양

연락 시스템: 유연하고 안정적임

구성 옵션: 2A(상시 열림), 2B(상시 닫힘), 2C(전환)의 세 가지 형태가 있습니다. 이는 다양한 제어 요구 사항을 수용하는 데 사용될 수 있습니다.

재료 과학:

AgNi 접점: 전도성과 접점 안정성을 제공하는 다양한 선택입니다.

AgSnO2 접점: 모터 및 계전기 코일과 같은 유도 부하에 이상적인 이 제품은 까다로운 부하용으로 설계되었으며 아크 및 내마모성이 특징입니다.

전기적 성능: 부하의 최대 정격은 250VAC/30VDC에서 8A이고, 최대 스위칭 용량은 12A/400VAC이며, 초기 접촉 저항은 100mΩ 이하입니다. 이는 고효율 전도를 보장합니다.

절연 및 안전 장벽

절연 저항 ≥1000MΩ(500VDC에서).

포괄적인 절연 내력: 개방 접점 간 1000VAC, 접점 세트 간 2500VAC, 코일과 접점 간 4000VAC 모두 1분 동안 유지됩니다.

연면거리 및 공간거리 ≥15mm로 높은 신뢰성의 안전 절연을 제공합니다.

기계적 및 동적 성능

빠른 응답: 작동 타이밍이 15ms 이하이고 해제 타이밍이 5ms 이하인 경우에만 실시간 제어가 보장됩니다.

긴 수명: 기계적 수명은 최대 1,000,000회 작동에 이릅니다. 전기적 내구성은 정격 부하에서 연장됩니다.

견고한 구조: 진동(10~55Hz, 진폭 1.5mm)과 최대 100g의 파괴적인 충격에 저항하므로 열악한 조건에 적합합니다.

코일 및 드라이브 호환성

3VDC~110VDC 범위의 12개 공통 전압을 수용하여 널리 사용되는 PLC 및 컨트롤러와의 원활한 통합을 촉진합니다.

일반적인 예: 12VDC 변형(작동 전압 ≤9.0VDC, 코일 저항 360Ω); 24VDC 변형(작동 전압 ≤18.0VDC, 코일 저항 1440Ω), 둘 다 약 400mW의 낮은 전력 소비를 나타냅니다.

환경 적응성 구성

온도: 표준 버전: -40℃ ~ 85℃; 고온 버전: 최대 105℃.

습도: 5% ~ 90% RH.

씰링 옵션:

Flux Proofed Type : 가전제품, 통신기기 등 깨끗한 실내 환경에 적합한 제품입니다.

플라스틱 밀봉형: 부식성 가스나 먼지 오염이 있는 산업 및 실외 환경에 필수입니다.

글로벌 인증, 귀하의 보증

W15-2 시리즈는 글로벌 제품 유통에 대한 여권이 되는 주요 국제 인증을 보유하고 있습니다.

UL/C-UL 인증(E475405): 8A 250VAC/30VDC 부하 정격을 인식하고 모터 및 조명 부하를 지원합니다.

TUV 인증(R 50332875): 모든 접점 구성을 포괄하고 12A 부하 및 105℃ 고온 작동을 인증합니다.

중국 CQC 인증(CQC15002137649): 중국 강제 제품 인증 요구 사항을 준수합니다.

절연 시스템: UL 클래스 F(155℃) 절연 재료는 확장된 고온 조건에서도 일관된 성능을 보장합니다.

일반적인 응용 분야 및 선택 가이드

광범위한 응용 분야:

가전 제품: 에어컨 압축기, 세탁기 모터, 고전력 주방 가전 제어.

산업용 제어: PLC 출력 모듈, 모터 시작/중지, 히터 전환.

자동화 장비: 로봇 팔, 컨베이어, 조립 라인 제어.

에너지 관리: UPS 절환 스위칭, PV 인버터 제어, EV 충전 파일 회로 제어.

정확한 선택 가이드:

모델 형식: W15-2AST-XXX

코드 분석:

접점: 2A(NO), 2B(NC), 2C(CO)

씰링: Nil(플럭스 방지), S(플라스틱 씰)

접점 재질: Nil(AgNi), T(AgSnO₂)

특수 코드: 예: G(미세 신호용 금도금 접점)

코일 전압: 선택 3-110VDC

선택 조언: 환경 적응성 설명과 특정 사용 사례에 따라 씰링 유형을 엄격하게 선택하십시오.

설치 및 사용 포인트

설치: PCB 플러그인 장착. 자세한 배선 및 레이아웃 다이어그램(하단 보기)이 제공됩니다. 권장 PCB 레이아웃 공차: ±0.1mm.

납땜: 밀봉된 인클로저의 열 손상을 방지하려면 온도 조절 납땜 절차를 수행하는 것이 좋습니다.

사용법 참고 사항:

기계적 충격이나 낙하를 피하십시오.

5VDC 100mA 미만의 매우 낮은 부하 조건에는 권장되지 않습니다.

유지 관리: 지정된 조건에서 작동하면 예상 수명이 달성됩니다. 접촉 상태와 작동 기간을 정기적으로 평가하면 최적의 성능을 유지하는 데 도움이 됩니다.

결론

이중 12A 스위칭 용량, 절연 성능, 광범위한 온도 범위 및 여러 국제 인증을 포함하는 W15-2 시리즈 계전기는 국내 및 산업 응용 분야에서 전기 절연 및 제어를 위한 신뢰할 수 있는 구성 요소입니다. 이는 표준 응용 분야와 고온 또는 오염과 관련된 열악한 환경에서 장기적으로 안정적인 성능을 제공합니다.

추가 기술 정보, 샘플 또는 주문 지원이 필요한 경우 문의해 주세요.
