현대 산업 자동화 및 재생 에너지 세계에서 전력 계전기의 성능은 장비 안정성과 효율성에 매우 중요합니다. 뛰어난 성능과 신뢰성을 갖춘 W12 계전기는 산업용 제어 및 PV 인버터 애플리케이션에 이상적인 선택입니다. 아래에서는 W12 릴레이에 대한 자세한 설명을 통해 해당 기능과 이점에 대한 통찰력을 얻을 수 있습니다.

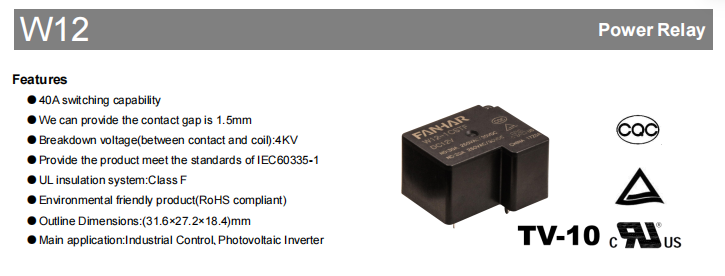

제품특징
40A 스위칭 기능: W12 계전기는 최대 40A의 전류 부하를 처리할 수 있어 엄격한 산업 요구 사항을 충족합니다.
높은 항복 전압: 4KV 항복 전압(접점과 코일 사이)은 최대의 안전성과 신뢰성을 보장합니다.
국제 표준: 이 제품은 IEC60335-1 표준을 충족하여 글로벌 시장에 대한 적합성을 보장합니다.
환경 친화적인 디자인: RoHS를 준수하고 환경 친화적이며 지구 친화적입니다.
컴팩트한 크기: 외부 치수는 (31.6 x 27.2 x 18.4)mm로 다양한 장치에 쉽게 통합할 수 있습니다.

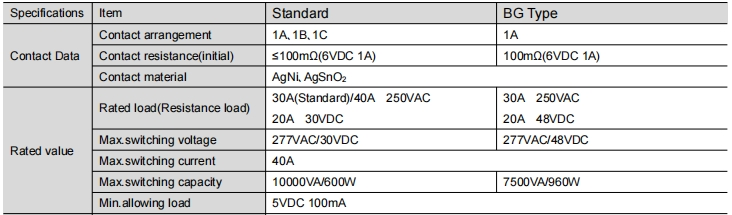

제품 매개변수
접촉 형식: 1A(상시 개방 세트), 1B(상시 폐쇄 세트), 1C(변환 세트), 다양한 회로 설계 요구에 적응합니다.
효율적인 전류 전송을 보장하려면 첫 번째 접촉 저항이 100mΩ(6VDC 1A)을 초과해서는 안 됩니다.
접점 재질: AgNi 및 AgSnO2를 사용하여 높은 전도성과 내구성을 제공합니다.
부하 정격: 제어 부하(저항) 30A(표준) / 40A 250VAC, 최대 20A 30VDC. 스위칭 전압 277VAC/30VDC, 최대 스위칭 전류 40A, 최대 스위칭 용량 10000VA/600W.

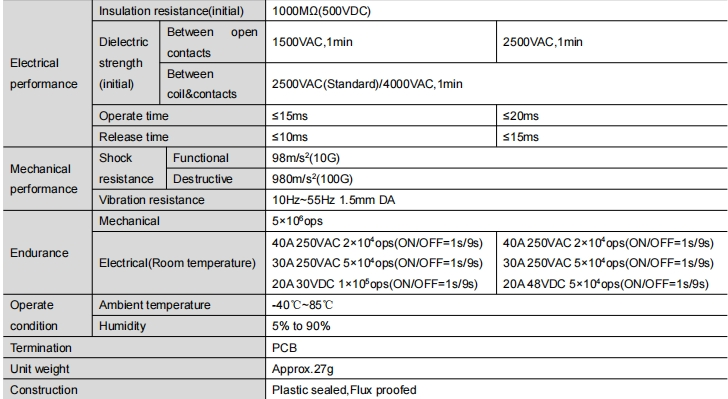

성능 개요
절연 저항: 초기 값은 최대 1000MΩ(500VDC)으로 강력한 전기 절연을 제공합니다.
유전체 내전압: 분리 접점 간 1500VAC, 1분, 2500VAC(표준) / 접점과 코일 간 4000VAC, 1분.
동작 시간: 흡수 시간은 15ms 이하, 해제 시간은 10ms 이하로 빠른 응답을 보장합니다.
기계적 성능: 최대 98m/s²(10G) 안정성과 980m/s²(100G) 강도, 10Hz~55Hz 1.5mm 이중 진폭 진동 테스트를 견딜 수 있습니다.
내구성: 특정 조건(ON/OFF = 1s/9s)에서 기계적 수명은 최대 5 x 10^6 작동, 전기적 수명은 최대 2 x 10^4 작동입니다.
적용 분야
산업 제어: 생산 라인의 모터 및 기타 기계 장비를 제어하여 산업 자동화의 효율적인 작동을 보장합니다.
광전지 인버터: 에너지 활용 효율성을 향상시키기 위해 전류를 제어하고 변환하는 태양광 발전 시스템에 사용됩니다.
스마트 그리드(Smart Grid): 전류의 지능형 분배 및 관리를 위해 스마트 그리드 시스템에 사용됩니다.
전기 자동차 충전소: 전기 자동차 충전소에서는 충전 과정 중 전류를 제어하여 안전성과 효율성을 보장하는 데 사용됩니다.
자동화 장비: 전류 및 전압의 정밀한 제어를 위한 다양한 자동화 장비에 사용됩니다.
결론
W12 계전기는 탁월한 성능과 광범위한 응용 분야로 인해 산업용 제어 및 광전지 인버터 장비에 가장 먼저 선택되는 제품입니다. 극한의 온도에서 작동하든 고전류 스위칭이 필요한 애플리케이션에서 작동하든 W12는 안정적이고 안전한 솔루션을 제공합니다. 지금 Zhejiang Fanhar Electronics Co., Ltd.에 문의하여 W12에 대해 자세히 알아보고 당사 전문 팀이 귀하의 애플리케이션에 가장 적합한 릴레이 모델을 선택하도록 도와드리겠습니다. 함께 보다 효율적이고 안정적인 산업 자동화의 미래를 향해 나아가겠습니다.
