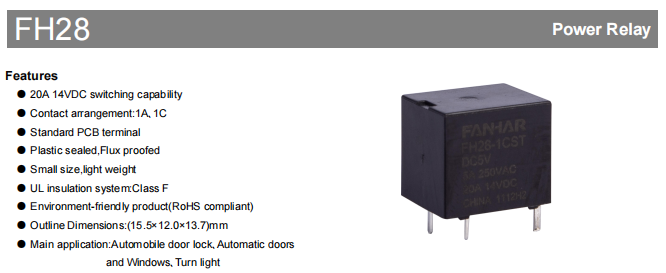

FH28 계전기: 고성능 자동차 전자 장치 및 자동화 솔루션

FH28 계전기는 Zhejiang Fanhar Electronics Co., Ltd.에서 제조한 자동차 전자 장치 및 자동화 제어 시스템용 고성능 PCB 실장 계전기입니다.  이 계전기는 플라스틱 밀봉 구조를 갖추고 있으며 14VDC에서 20A의 스위칭 용량, 15.5 x 12.0 x 13.7mm의 컴팩트한 크기, 약 6그램의 무게를 가지며 RoHS 환경 규정을 준수합니다.

우수한 전기적 성능

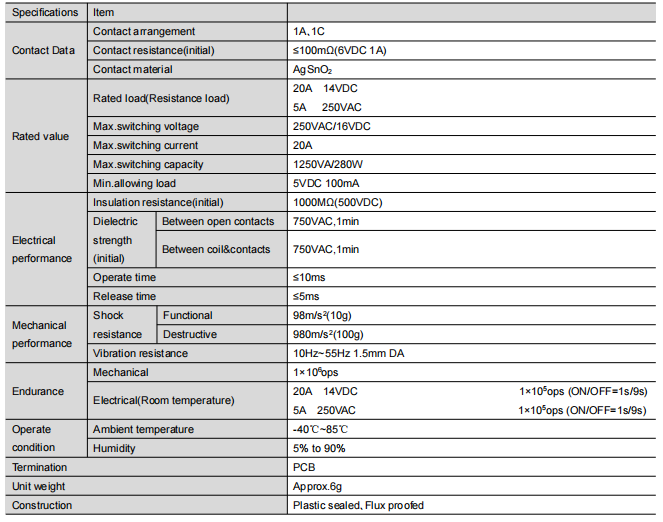

접촉 특성

특수합금 접점재료를 사용하였으며, 초기 접점저항은 100mΩ 이내로 엄격하게 제어됩니다. (테스트 조건 6VDC 1A)

접촉 저항이 낮아 신호 전송 손실이 최소화되며 특히 정밀 제어 시스템에 적합합니다.

접점 표면은 효과적으로 아크 발생을 억제하고 서비스 수명을 연장하기 위해 특수 처리되었습니다.

부하 용량

이중 정격 설계: 20A/14V DC 및 5A/250V AC.

최대 1250VA/280W의 최대 스위칭 용량으로 대부분의 자동차 전자 장치 요구 사항을 충족합니다.

최소 허용 부하는 5VDC/100mA로 매우 작은 신호 스위칭 시나리오에 적합합니다.

절연 특성

초기 절연 저항: 최대 1000MΩ(500VDC 테스트 전압)

고장 없이 1분간 750VAC를 견딜 수 있는 접점간 전압

고온 환경에서 안전성과 신뢰성을 보장하는 UL 클래스 F 절연 등급.

응답속도

흡입 시간은 10ms 이하, 해제 시간은 5ms 이하의 빠른 응답 시간을 제공합니다.

고주파 스위칭이 필요한 최신 자동차 전자 시스템에 특히 적합합니다.

최적화된 전자기 시스템 설계로 일관된 작동 보장

견고하고 안정적인 기계 구조

제품의 기계적 설계는 엔지니어링 지혜를 반영합니다.

15.5 x 12.0 x 13.7mm 크기와 6g 무게 제어 기능을 갖춘 컴팩트한 패키지로 공간이 제한된 애플리케이션에 적합합니다.

뛰어난 내진동성, 980m/s²(10g)의 충격에 견디며 자동차 등 진동 환경에 적합

진동 환경에서 안정적인 성능을 발휘하며 1.5mm의 진폭으로 10Hz~55Hz의 주파수 범위에서 안정적으로 작동합니다.

플라스틱 밀봉 공정은 플럭스 침투를 효과적으로 방지하고 제품의 장기적인 신뢰성을 향상시킵니다.

광범위한 애플리케이션 시나리오

FH28 계전기는 다양한 분야에서 그 가치를 보여줍니다.

도어 잠금 제어, 방향 지시등 시스템, 파워 윈도우에 이상적인 자동차 전자 시스템입니다.

산업 자동화 분야에서는 자동 도어 제어, 안전 연동 장치 및 기타 주요 위치에 적합합니다.

가전제품 분야에서는 스마트 홈 제어 및 자동 커튼 시스템을 위한 안정적인 스위칭을 제공합니다.

계측 분야에서는 신호 스위칭 모듈의 핵심 부품으로 중요한 역할을 합니다.

전문가 선택 지침

다양한 애플리케이션 시나리오에 대한 선택 포인트:

접점 구성: 1A(상시 개방)는 간단한 스위칭 회로에 적합하고 1C(변환)는 스위칭 기능이 필요한 시나리오에 적합합니다.

환경 적응성: 청정 환경을 위한 플럭스 방지, 부식성 가스에 대해 밀봉된 플라스틱.

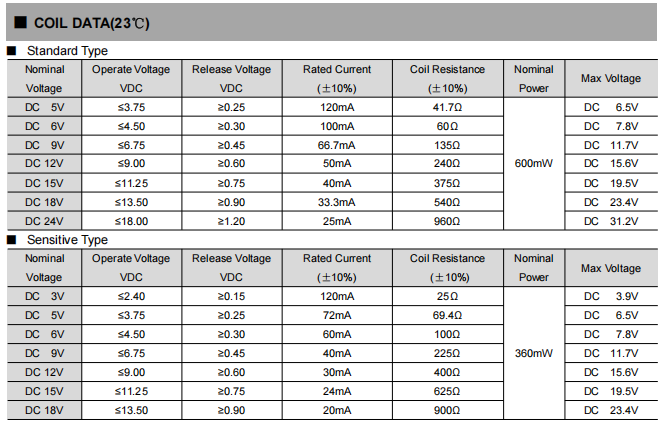

전압 매칭 제안: 표준 코일은 일반 전압에 적합하고 민감한 코일(L 유형)은 저전압 애플리케이션에 더 적합합니다.

설치 주의 사항: 진동이 심한 환경에서는 안정적인 연결을 보장하기 위해 고정 방법에 특별한 주의가 필요합니다.

엄격한 신뢰성 검증

이 제품은 엄격한 테스트와 검증을 거쳤습니다.

부하 수명 테스트: DC14V/20A에서 100,000회 작동, AC250V/5A에서 100만회 이상 작동.

환경적응성 시험 : -40℃~85℃ 온도주기, 90%RH 고온 다습 환경 장기 검증

기계적 신뢰성 테스트: 55Hz 진동, 10g 충격 및 기타 가혹한 조건 검증.

재료 내구성 테스트: 접점 재료는 장기간 사용 후에도 여전히 양호한 접점 특성을 유지합니다.

실제 적용 제안

엔지니어링 적용 시 주의사항:

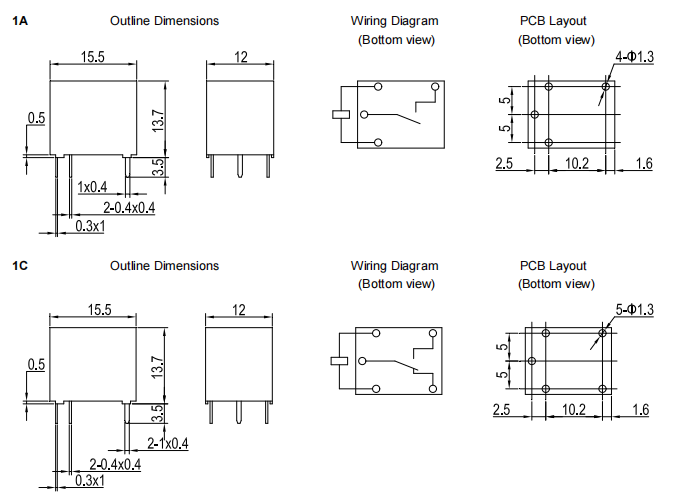

PCB를 설계할 때 치수 도면을 엄격하게 따르고 핀 간격 10.2mm에 특히 주의하십시오.

국부적인 과열을 방지하기 위해 열 방출의 필요성을 고려하여 충분한 전기 간극을 두고 레이아웃을 수행해야 합니다.

최대 정격 매개변수를 초과하지 말고 기계적 충격이나 낙하를 피하십시오.

접촉상태를 정기적으로 점검하여 작업환경을 청결하게 유지합니다.

FH28 계전기는 전문적인 성능 매개변수와 신뢰할 수 있는 품질 성능으로 인해 자동차 전자 장치 및 산업 제어 분야에서 중요한 선택이 되고 있습니다. 지속적인 혁신을 통해 Zhejiang Fanhar Electronics는 시장에 안정적인 릴레이 솔루션을 제공합니다.
