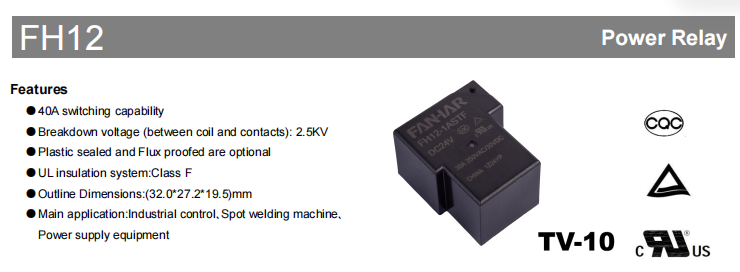

는 FH12 전원 릴레이 산업 제어, 스폿 용접 기계 및 전원 공급 장치의 고전류 스위칭용으로 설계되었습니다. 최대 스위칭 전류는 다음과 같습니다. 40A , 유전 강도 코일과 접점 사이 2500VAC , 그리고 클래스 F UL 절연 시스템 , FH12는 까다로운 산업 응용 분야에 안정적인 전기적 성능을 제공합니다. 두 가지 모두에서 사용 가능 플라스틱 밀봉 그리고 플럭스 방지 건축, 그것은 다른 운영 환경에 따라 선택될 수 있습니다.
1. FH12의 주요 특징 전력 릴레이
40A 스위칭 기능
는 FH12 supports a maximum switching current of 40A 최대 스위칭 용량은 7500VA , 안정적인 고전류 스위칭이 필요한 애플리케이션에 적합합니다.
안정적인 전기 절연
는 relay provides an insulation resistance of 1000MΩ(500VDC) 그리고 a dielectric strength of 코일과 접점 사이 2500VAC , 작동 중 안전한 전기 절연을 유지하는 데 도움이 됩니다.
다중 연락처 구성
는 FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
사용자가 다양한 회로 설계에 적합한 구성을 선택할 수 있습니다.
플라스틱 밀봉 또는 방폭 구조
플럭스 방지 및 플라스틱 밀봉의 두 가지 구성 옵션을 사용할 수 있습니다.
데이터시트에 따르면 청정 환경에는 플럭스 방지 버전이 권장되며, H2S, SO2, NO2와 같은 먼지나 부식성 가스가 포함된 환경에는 플라스틱 밀봉 버전이 적합합니다.
클래스 F 절연 시스템
는 FH12 complies with the UL 클래스 F 절연 시스템 , 산업용 전기 장비에 대한 국제 절연 요구 사항을 충족합니다.

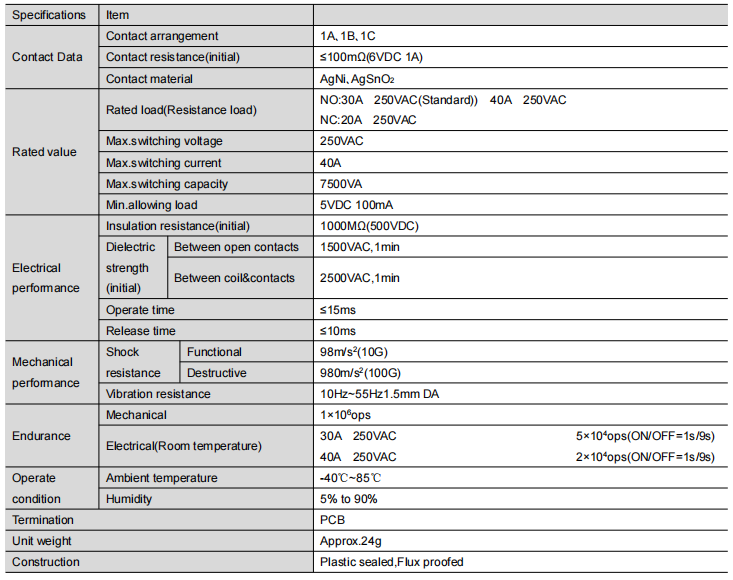

2. 기술 사양
3. 성능
는 FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
전기적 성능
- 절연 저항: 1000MΩ(500VDC)
- 개방 접점 사이의 유전 강도: 1분 동안 1500VAC
- 코일과 접점 사이의 절연 강도: 1분 동안 2500VAC
작동 속도
- 운영 시간: 15ms 이하
- 출시 시간: 10ms 이하
기계적 성능
- 기능적 충격 저항: 98m/s²(10G)
- 파괴적인 충격 저항: 980m/s²(100G)
- 진동 저항: 10Hz~55Hz, 1.5mm 복진폭
서비스 수명
- 기계적 내구성: 1 × 10⁶ 작업
- 전기적 내구성:
- 30A 250VAC: 5 × 10⁴ 작업
- 40A 250VAC: 2 × 10⁴ 작업

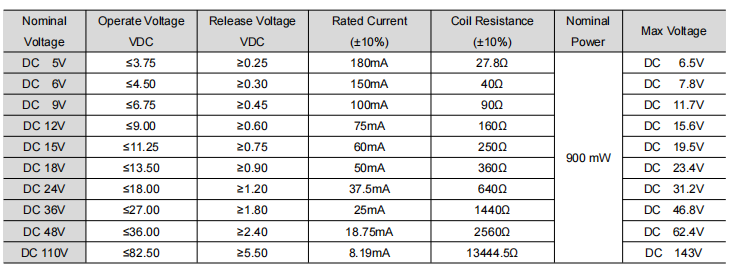

4. 사용 가능한 코일 전압
는 FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V 및 110V DC , 릴레이가 다양한 시스템 전압 요구 사항을 충족할 수 있도록 합니다.
5. 일반적인 응용 분야
제품 데이터시트에 따르면 FH12는 주로 다음을 위해 설계되었습니다.
고전류 부하의 안정적인 스위칭이 필요한 산업용 제어 장비에 적합합니다.
스폿 용접기
안정적인 릴레이 스위칭 성능이 요구되는 스폿 용접 장비용으로 설계되었습니다.
전원 공급 장치
지정된 전기 정격 내에서 안정적인 스위칭 성능이 필요한 전원 공급 장치에 적용됩니다.

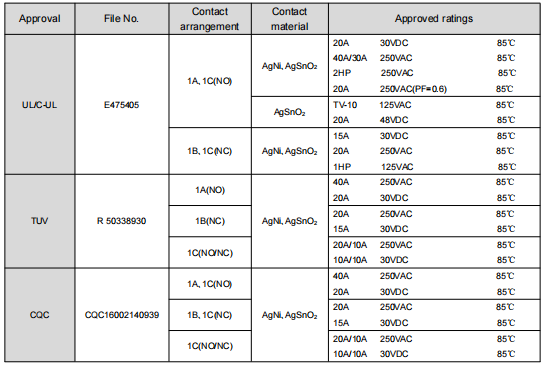

6 . 안전인증
는 FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
는 approved ratings vary depending on the contact arrangement and contact material.
7. 자주 묻는 질문(FAQ)
Q1: FH12 파워 릴레이의 최대 스위칭 전류는 얼마입니까?
는 FH12 supports a maximum switching current of 40A 그리고 a maximum switching capacity of 7500VA .
Q2: 어떤 연락 방법이 있나요?
는 relay is available in 1A(Normally Open), 1B(Normal Closed), 1C(Changeover) 연락처 구성.
Q3: 어떤 코일 전압 옵션을 사용할 수 있습니까?
는 FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V 및 110V .
Q4: 어떤 연락 자료를 이용할 수 있나요?
는 relay offers AgNi 그리고 AgSnO2 연락처 자료. 데이터시트에 따르면, AgSnO2 서지 전류가 높은 애플리케이션에는 접점을 권장합니다.
Q5: FH12는 어떤 작동 온도를 지원합니까?
는 specified ambient operating temperature is -40°C ~ 85°C , 작동 습도 범위는 다음과 같습니다. 5% ~ 90% .
Q6: FH12에는 어떤 인증이 있나요?
는 FH12 has obtained UL/cUL, TÜV 및 CQC 제품 구성에 따라 승인된 등급이 있는 안전 인증.
8. 결론
는 FH12 40A 전원 릴레이 높은 스위칭 용량, 안정적인 전기 절연, 다중 접점 구성 및 유연한 구성 옵션을 컴팩트한 설계에 결합합니다. DC 코일 전압 지원 5~110V 그리고 인증을 받은 UL/cUL, TÜV 및 CQC , 이는 지정된 작동 조건 내에서 산업 제어, 스폿 용접 기계 및 전원 공급 장치용으로 설계되었습니다.
추가 기술 정보, 주문 세부사항 또는 제품 선택 지원에 대해서는 다음으로 문의하십시오. 팬하르 전자 최신 FH12 제품 문서 및 애플리케이션 지원을 받으려면
