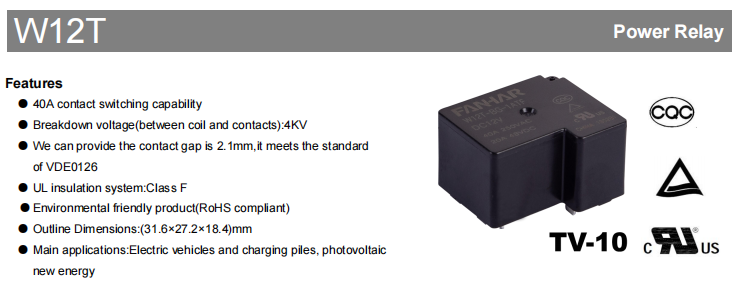

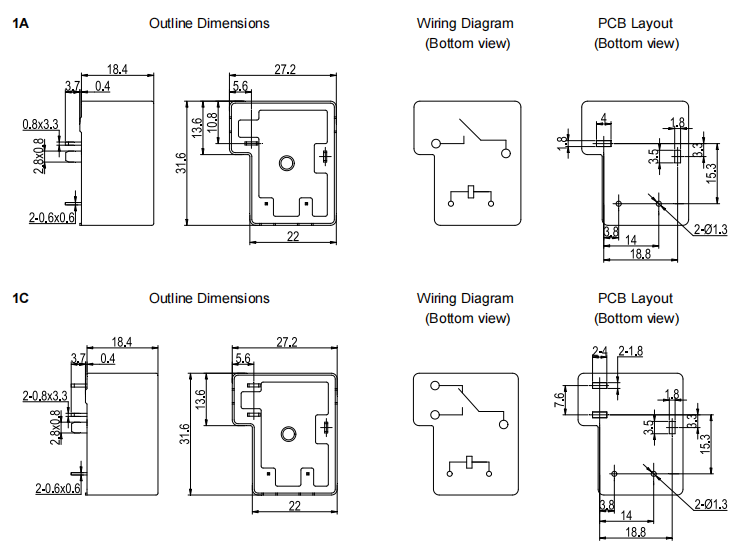

W12T FANHAR Electronics에서 출시한 40A 전력 계전기는 전기 자동차, 충전 파일, 광전지(PV) 재생 에너지 시스템과 같은 고전력 전력 제어 애플리케이션을 위해 설계되었습니다. 이 계전기는 40A 접점 스위칭 기능, 코일과 접점 사이의 최대 유전체 내전압 4,000VAC, 선택적으로 2.1mm 이상의 접점 간격이 특징입니다. 고부하 스위칭 성능을 보장하는 동시에 신에너지 장비의 전기 절연 및 안전 요구 사항도 충족합니다. 컴팩트한 PCB 실장 설계를 갖춘 W12T는 크기가 31.6 × 27.2 × 18.4mm에 불과하며 다양한 장비 설계 요구 사항에 맞게 광범위한 코일 전압 옵션으로 제공됩니다. 그것은 새로운 에너지 전력 제어 시스템에 널리 사용됩니다.
1. 제품특징
40A 고전류 스위칭 기능
W12T의 정격 제어 부하는 40A 250VAC입니다. 표준 유형은 20A 30VDC DC 부하를 지원하는 반면, BG 유형은 20A 48VDC DC 부하를 지원합니다. 최대 스위칭 용량은 10000VA에 달해 고전력 장비의 전력 제어 요구 사항을 충족합니다.
향상된 시스템 안전성을 위한 높은 절연 성능
새로운 에너지 장비의 절연 요구 사항을 해결하기 위해 W12T는 뛰어난 전기 절연성을 제공합니다.
코일과 접점 사이의 최대 유전체 내전압: 4000VAC
접점 간 내전압(BG 유형): 2500VAC
초기 절연 저항: 1000MΩ(at 500VDC)
우수한 절연 성능은 향상된 작동 안전성과 신뢰성에 기여합니다.
선택적 접촉 간격 ≥2.1mm
W12T BG 유형은 유럽 VDE0126 광전지 표준을 준수하는 ≥2.1mm의 접촉 간격을 제공합니다. 이는 특정 PV 시스템 응용 분야에서 더 넓은 접점 격리 거리에 대한 요구를 충족합니다.
고품질 접점 재료
W12T 시리즈는 접점 재료로 AgSnO2(은-주석 산화물)를 사용합니다. AgSnO2는 우수한 내아크 침식성, 낮고 안정적인 접촉 저항, 우수한 열 전도성, 탁월한 용접 방지 성능을 나타냅니다. 이는 아크 발생을 효과적으로 줄이고 릴레이 서비스 수명을 연장합니다.

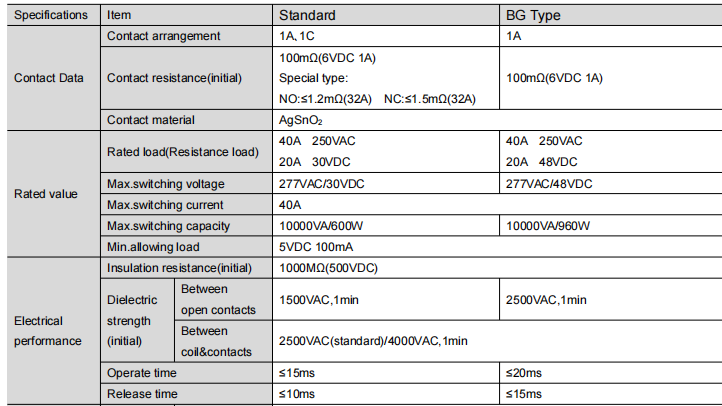

2. 성능 매개변수
광범위한 코일 전압 옵션
다양한 제어 시스템 설계를 수용하기 위해 W12T는 다음을 포함한 여러 코일 전압으로 제공됩니다.
[원본 데이터시트의 코일 사양표 참조]
표준형 코일 정격 전력: 900mW
BG 유형 코일 정격 전력: 1400mW

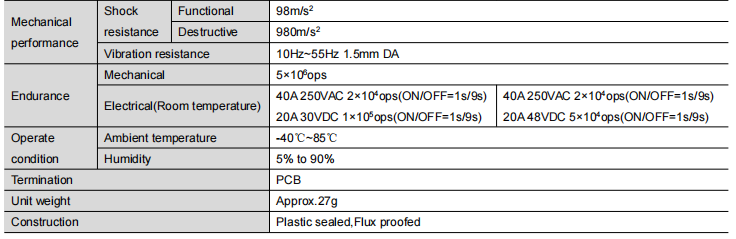

안정적이고 신뢰할 수 있는 기계적, 전기적 성능
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:
기계적 수명: 500만 회 작동
전기적 수명:
40A 250VAC: 20,000회 작동
20A 30VDC(표준형): 100,000회
20A 48VDC(BG 유형): 50,000회 작동
작동 시간(표준 유형): ≤15ms
릴리스 시간(표준 유형): ≤10ms
작동 온도 범위: -40°C ~ 85°C , 다양한 산업 및 신에너지 장비 응용 분야에 적합합니다.
다수의 안전 승인
W12T has obtained several domestic and international product certifications, including: UL/cUL, TÜV, CQC
이러한 인증은 40A AC 부하 및 20A DC 부하 애플리케이션을 포괄하므로 다양한 시장에서의 제품 사용을 지원합니다.
3. 일반적인 응용 분야
제품 데이터시트에 따르면 W12T는 주로 다음 용도로 사용됩니다.
전기자동차(EV)
새로운 에너지 차량 충전 파일
태양광(PV) 재생 에너지 장비
고전류 스위칭 기능과 절연 성능은 위 애플리케이션의 전력 제어 요구 사항을 충족합니다.
4. W12T 전력 계전기를 선택하는 이유는 무엇입니까?
새로운 에너지 부문을 위해 설계된 40A 전력 계전기인 W12T는 높은 부하 용량, 절연 성능 및 신뢰성을 결합합니다. 주요 이점은 다음과 같습니다.
40A AC 부하 스위칭 기능
코일과 접점 사이의 최대 4000VAC 유전체 내전압
옵션 접점 간격 ≥2.1mm, VDE0126 PV 표준 준수
5V~110VDC의 광범위한 코일 전압
UL 클래스 F 절연 시스템
작동 온도 범위 -40°C ~ 85°C
UL, TÜV, CQC 등의 인증을 받았습니다.
전기 자동차, 충전 파일, 태양광 발전 및 기타 신에너지 애플리케이션에 적합합니다.
5. 요약
W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
