제품개요

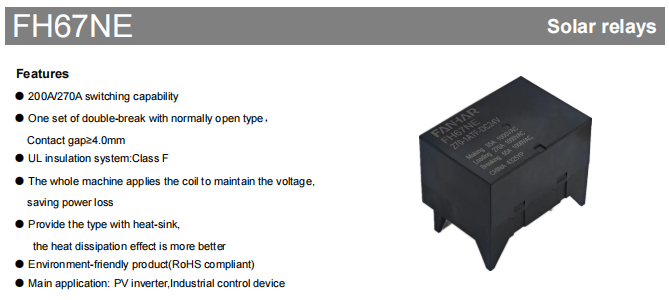

는 FH67NE 고성능, 고전력이다 새로운 에너지 릴레이 Zhejiang Fanhar Electronics(FANHAR)가 광전지 신에너지 및 산업용 고부하 애플리케이션을 위해 개발했습니다. 이 제품은 200A와 270A의 두 가지 접점 전환 기능 옵션으로 제공되며 접점 간격이 4.0mm 이상인 이중 차단, 상시 개방 접점 단일 세트를 특징으로 합니다. AgSnO2를 접점 재료로 활용하는 이 계전기는 1000VAC에서 최대 220A(200A 버전) 또는 275A(270A 버전)까지 전환할 수 있으며 최대 스위칭 용량은 각각 220,000VA 및 275,000VA입니다. 뛰어난 전기 성능, 엄격한 안전 설계 및 포괄적인 국제 인증을 통해 FH67NE는 PV 인버터, 에너지 저장 시스템 및 산업 제어 장비와 같은 까다로운 애플리케이션의 핵심 스위칭 구성 요소가 되었습니다.
글로벌 PV 설치 용량이 지속적으로 증가하고 에너지 저장 산업이 빠르게 확장됨에 따라 새로운 에너지 시스템은 고전류 운반 능력, 고전압 안전 마진 및 장기 신뢰성 측면에서 계전기에 점점 더 엄격한 요구 사항을 부과하고 있습니다. FH67NE는 이러한 업계 추세에 부응하여 개발된 Fanhar의 주력 신에너지 계전기 제품으로, 고출력, 고안전성, 저에너지 소비 계전기에 대한 긴급한 시장 요구를 효과적으로 해결합니다.
선택 가이드: 200A 및 270A 버전 비교
는 FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| 매개변수 | FH67NE200 | FH67NE 270 |
|---|---|---|
| 정격 전류(운반) | 200A | 270A |
| 최대. 스위칭 전류 | 220A | 275A |
| 최대. 스위칭 용량 | 220,000VA | 275,000VA |
두 버전 모두 접점 간격(≥4.0mm), 절연 등급(클래스 F), 코일 매개변수 및 전체 치수가 동일합니다. 선택은 주로 시스템의 실제 부하 전류 및 스위칭 용량 요구 사항을 기반으로 해야 합니다.
핵심 기술 장점
고전압 안전을 위한 이중 차단 구조
는 product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
고온 및 긴 수명을 위한 클래스 F 절연 시스템
는 UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.

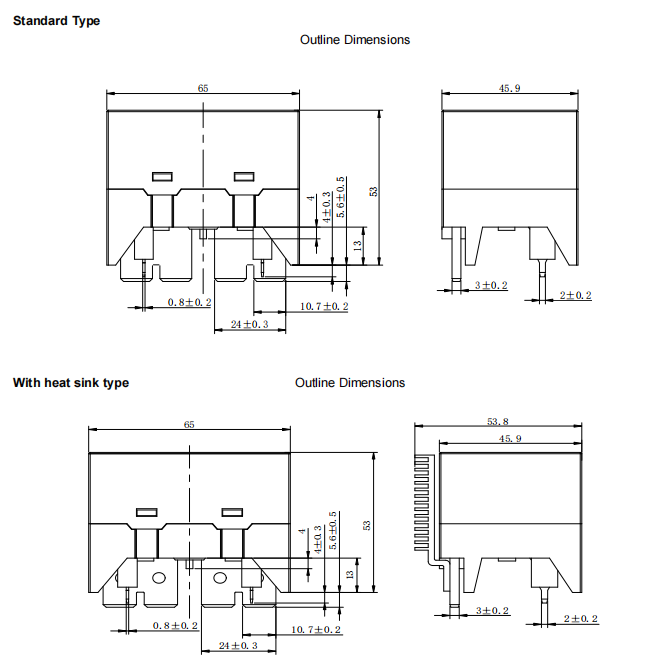

향상된 열 관리를 위한 옵션 방열판 설계
는 FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
환경 준수 및 전 세계적으로 적응 가능
는 product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

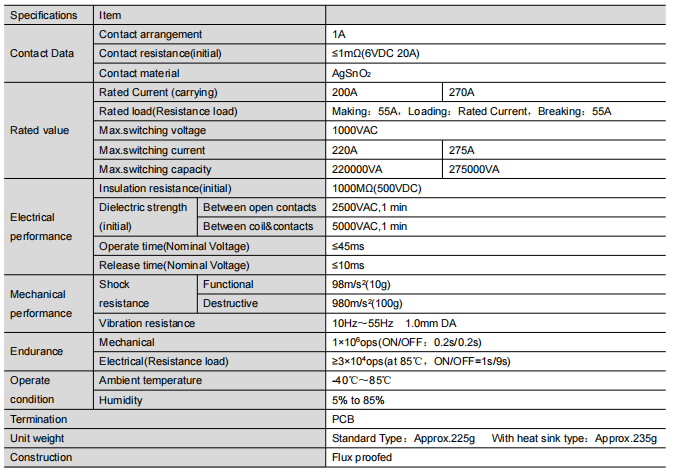

핵심 전기 성능
부하 능력
는 FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
접촉 신뢰성
초기 접촉 저항은 1mΩ 이하(6VDC 20A에서 테스트됨)로 매우 낮은 전도 손실을 보장하고 고전류 애플리케이션의 엄격한 저발열 요구 사항을 충족합니다.
절연 및 절연 강도
초기 절연 저항은 1000MΩ에 도달합니다(500VDC에서 테스트). 절연 내력 성능이 탁월합니다. 개방형 접점 사이는 2500VAC/1분, 코일과 접점 사이는 5000VAC/1분으로 시스템에 충분한 안전 여유를 제공합니다.
응답 시간
작동 시간(공칭 전압에서) 45ms 이하, 해제 시간(공칭 전압에서) 10ms 이하로 PV 인버터 및 기타 장비의 신속한 스위칭 제어 요구 사항을 충족하기 위해 빠르고 안정적인 응답을 제공합니다.
코일 사양 및 에너지 효율적인 작동
는 FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| 정격전압 | 작동 전압(VDC) | 방출 전압(VDC) | 정격전류(±10%) | 코일 저항(±10%) | 공칭 전력 | 유지전압 | 최대 전압 |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 666.7mA | 9Ω | 4W | 55%~100%Un (주위온도23℃) 55%~60%Un (주위온도85℃) | DC 7.2V |
| DC 9V | ≤6.75 | ≥0.45 | 444.4mA | 20.3Ω | DC 10.8V | ||
| DC 12V | ≤9.00 | ≥0.60 | 333.3mA | 36Ω | DC 14.4V | ||
| DC 24V | ≤18.00 | ≥1.20 | 166.7mA | 144Ω | DC 28.8V | ||
| DC48V | ≤36.00 | ≥2.40 | 83.3mA | 576Ω | DC 57.6V |
작업 참고 사항:.
는 coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
코일의 과열 및 손상을 방지하기 위해 최대 유지 전압을 초과하는 전압을 연속적으로 인가하지 마십시오. 는 maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
일반적인 애플리케이션 시나리오
PV 시스템의 핵심 스위칭 요소인 FH67NE는 DC 및 AC 측 모두에서 안전한 개폐 제어를 처리합니다. 200A/270A의 높은 전류 전달 용량은 고전력 PV 스트링의 전류 수요를 쉽게 관리하는 동시에 ≥4.0mm 접점 간격과 5000VAC 코일-접점 내전압은 고전압 애플리케이션에 상당한 안전 마진을 제공합니다.
배터리 에너지 저장 시스템에서 FH67NE는 배터리 팩 충전/방전 제어 및 보호에 사용됩니다. 자기 래칭 설계로 구현된 낮은 전력 소비는 ESS의 엄격한 에너지 효율성 요구 사항에 완벽하게 부합하며, 넓은 작동 온도 범위는 실외 보관 캐비닛 및 유사한 환경에서 안정적인 작동을 보장합니다.
고전력 산업용 장비 부하 스위칭을 위해 FH67NE는 매우 안정적인 온/오프 제어 솔루션을 제공합니다. 탁월한 진동 및 충격 저항성과 최대 100만 회 작동의 기계적 수명 덕분에 다양한 가혹한 산업 현장 환경을 처리할 수 있습니다.
인증 및 품질 보증
는 FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
국가 첨단 기술 기업인 Fanhar Electronics는 ISO9001 품질 관리 시스템, ISO14001 환경 관리 시스템, ISO45001 산업 보건 및 안전 관리 시스템 인증을 받았습니다. 회사는 연간 매출의 5~8%를 R&D에 투자하고 있으며 40개 이상의 국가 실용신안 및 발명 특허를 취득했습니다. 설계, 원자재 조달 및 제조를 포괄하는 전체 프로세스 품질 관리 시스템은 모든 FH67NE 릴레이가 일관되고 안정적인 품질을 제공하도록 보장합니다.
결론
는 FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
자주 묻는 질문
Q1: FH67NE 200A와 270A 버전의 주요 차이점은 무엇입니까?
는 core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Q2: 4.0mm 이상의 접촉 간격은 어떤 실질적인 이점을 제공합니까?
는 large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Q3: 방열판 모델은 어떤 시나리오에 권장됩니까?
는 heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Q4: FH67NE의 환경 적응성은 무엇입니까?
작동 온도 범위 -40°C~85°C, 습도 범위 5%~85%. 진동 저항 10Hz~55Hz/1.0mm DA, 충격 저항 기능 98m/s²(10g) 및 파괴 저항 980m/s²(100g), 실외 PV 스테이션 및 산업 배전과 같은 다양한 열악한 환경의 요구 사항을 충족합니다.
Q5: 샘플이나 기술 지원을 제공할 수 있나요?
Fanhar Electronics는 고객 요구 사항에 따라 샘플 제공 및 기술 선택 지원을 지원합니다. 특별한 사용자 정의 요구 사항(구조, 매개변수 조정 등)이 있는 경우 Fanhar 영업 또는 기술 지원 팀에 문의하여 추가 지원을 받으십시오. 본 제품 소개는 참고용입니다. 사양은 예고 없이 변경될 수 있습니다. 최신 기술 문서에 대해서는 Fanhar 영업팀에 문의하세요.
