래칭 릴레이란 무엇입니까?
A 래칭 릴레이 특수한 유형의 전기 기계 또는 전자기 스위치입니다. 핵심 특징은 '위치 메모리' 기능입니다. 스위칭 상태를 변경하려면 짧은 전류 펄스만 필요하며, 제어 신호가 제거된 후에는 이를 변경하기 위한 역 펄스 신호를 수신할 때까지 현재 상태(ON 또는 OFF)를 무기한 유지할 수 있습니다.
이는 상태를 유지하기 위해 지속적으로 전원을 공급해야 하고 전원이 차단되면 기본 위치로 돌아가는 일반 계전기(비래칭)와는 완전히 대조적입니다. 따라서 래칭 릴레이는 "쌍안정" 릴레이, "유지" 릴레이 또는 "자기 래칭" 릴레이라고도 합니다.
래칭 릴레이는 어떻게 작동합니까?
핵심 구성 요소
래칭 릴레이의 주요 구성 요소는 다음과 같습니다.
코일 : 단일 코일 또는 이중 코일 구조로 일반적으로 저저항 구리선을 사용하여 자기장을 생성하는 데 사용됩니다.
전기자("리드 스위치"라고도 함) : 스위치의 "게이트" 역할을 하는 작은 이동식 금속 조각입니다.
영구자석(자석래칭형용) : 전원을 제거한 후 전기자를 제자리에 고정하는 데 사용됩니다.
기계식 래치(기계식 래치형용) : 물리적 잠금 메커니즘입니다.
상세한 작동 원리
짧은 전류 펄스가 코일에 적용되면 생성된 자기장이 전기자를 구동하여 한 접점 위치에서 다른 접점 위치로 이동하여 회로를 완성하거나 차단합니다. 중요한 점은 이 펄스가 끝난 후 지속적인 전력이 필요하지 않고 자기력(자기 래칭 유형의 경우) 또는 기계적 래치(기계식 래칭 유형의 경우)에 의존하여 전기자가 현재 위치에 단단히 유지된다는 것입니다. 역방향 펄스가 적용될 때만 작동하고 재설정됩니다.
OFF 지연 타이머와 같은 애플리케이션에서 이중 권선 래칭 릴레이의 작동 순서는 더 복잡합니다. 전류가 세트 코일(S)을 통해 흐를 때 내부 자기 회로에서 자속이 생성되어 전자기력을 생성하여 전기자를 끌어당기고 상시 개방 접점을 닫고 상시 폐쇄 접점을 열어 설정 상태를 유지합니다. OFF 딜레이가 끝나면 리셋 코일(R)에 전류가 흘러 닫혔던 상시 열림 접점이 열리고 열렸던 상시 닫힘 접점이 다시 닫힙니다.
래칭 릴레이의 주요 유형
홀딩 메커니즘에 따른 분류
| 유형 | 유지 메커니즘 | 장점 | 단점 | 일반적인 응용 분야 |
|---|---|---|---|---|
| 자기 래칭 릴레이 | 영구 자석 또는 자기 회로 자동 잠금 | 빠른 동작 속도, 작은 크기, 긴 수명, 전력 손실에 영향을 받지 않음 | 진동 저항이 좋지 않음 | 스마트 미터, PV 인버터 |
| 기계식 래칭 릴레이 | 물리적 래치 메커니즘 | 높은 접점 용량, 강력한 서지 전류 내성, 열 순환 시 안정적인 성능 | 큰 크기, 느린 스위칭 속도, 상대적으로 짧은 수명 | 큰 크기, 느린 스위칭 속도, 상대적으로 짧은 수명 |
코일 구조에 따른 분류
| 유형 | 구조적 특징 | 구동방식 | 제어 복잡성 |
|---|---|---|---|
| 단일 코일 | 세트 및 리셋용 코일 1개 | F 입력 전류의 극성(양/음 펄스)을 변경하여 제어 | H-브리지 회로가 필요하고 복잡성이 더 높음 |
| 듀얼 코일 | 독립적인 "설정" 및 "재설정" 코일 | 각 코일에 펄스를 가하면 해당 동작이 실행됩니다. | 듀얼 독립 드라이브, 간단하고 안정적인 제어 |
임펄스 릴레이
이는 전자 조향 회로가 통합된 특수 유형의 자기 래칭 릴레이입니다. 입력 펄스의 극성을 변경할 필요가 없습니다. 펄스 신호를 받을 때마다 자동으로 상태가 변경됩니다(스위치처럼 ON/OFF를 교대로 전환). 전원이 공급되면 내부 회로가 자동으로 릴레이의 현재 위치를 결정하고 반대 코일에 전원을 공급합니다.
임펄스 릴레이는 각 위치에서 단일 버튼을 사용하여 여러 지점에서 컨베이어를 시작 및 중지하는 것과 같이 여러 버튼을 사용하여 여러 위치에서 동일한 장치를 제어하는 데 이상적입니다.
래칭 릴레이와 비래칭 릴레이: 상세 비교
| 특징 | 래칭 릴레이(자기식) | 비래칭 릴레이(일반) |
|---|---|---|
| 국가 보유 메커니즘 | 영구 자석 또는 자기 회로 자체 잠금을 사용하여 접촉 상태를 유지하며 지속적인 전력이 필요하지 않습니다. | 지속적인 코일 에너지 공급을 통해 자기력을 생성하고 접촉 상태를 유지합니다. |
| 구동방식 | 상태를 전환하려면 펄스 전류만 필요합니다(예: 0.1초 펄스). | 픽업 또는 드롭아웃 상태를 유지하려면 지속적인 전원 공급이 필요합니다. |
| 접촉 상태 | 쌍안정(정전 후에도 상태가 변하지 않음) | 단안정(정전 후 접점 재설정) |
| 정적 전력 소비 | 제로(유지 상태에서 전력 소비 없음) | 지속적인 소비(코일에 장기간 통전이 필요함) |
| 동적 전력 소비 | 스위칭 중에만 짧은 소비(예: 1W × 0.1s) | 연속 소비(예: 2W × 24h) |
| 에너지 효율성 | 장기간 작동 시 에너지 절약 시나리오에 적합 | 단기 또는 간헐적인 제어 시나리오에 적합 |
| 연락생활 | 높음(지속적인 전원 공급이 없으면 아크 손상이 감소함) | 낮음(장기간 통전 시 산화되거나 달라붙는 경향이 있음) |
| 진동 저항 | 더 나쁨(진동으로 인해 자기 회로가 실수로 전환될 수 있음) | 더 좋음(기계식 스프링 리턴에 의존, 더 높은 안정성) |
| 드라이브 복잡성 | 극성 제어(단일 코일) 또는 이중 드라이브(이중 코일) 필요 | 간단한 스위칭 회로(예: 트랜지스터/MOSFET 제어)만 필요 |
| 일반적인 회로 | H-브리지 회로 또는 이중 독립 드라이브 | 단일 스위치 회로 |
| 비용 | 더 높음(복잡한 구조) | 하부(간단한 구조) |
래칭 릴레이의 핵심 장점
매우 낮은 전력 소비: 이는 래칭 릴레이의 가장 두드러진 장점입니다. 상태가 전환되는 순간에만 전력을 소비하므로 장기적으로 적용할 경우 에너지 절약 효과가 큽니다. 래칭 설계는 ON/OFF 전환 시에만 전류 흐름을 달성하여 장비 에너지 절약에 크게 기여합니다.
상태 메모리: 정전 후 자동으로 마지막 상태를 유지하므로 재설정 회로가 필요하지 않습니다. 스마트 스위치의 메모리 기능과 같이 정전 후 상태 유지가 필요한 애플리케이션에 특히 적합합니다.
낮은 코일 발열: 지속적인 통전이 필요하지 않기 때문에 코일 온도 상승이 매우 낮아 장비 신뢰성 및 수명 향상에 유리합니다.
배터리 구동식 장치에 적합: 정적 전력 소비가 전혀 없기 때문에 IoT 장치 및 스마트 계량기와 같은 배터리 구동식 애플리케이션에 이상적인 선택입니다.
주요 응용 시나리오
산업 자동화
산업용 계산 및 분류 시스템: 상태 메모리의 쌍안정 특성을 활용합니다.
모터 제어 회로: OFF 지연 릴레이에서는 정밀한 제동 제어를 위해 래칭 릴레이가 사용됩니다.
포장 기계: 여러 장치를 통합 제어합니다.
전력 및 에너지
스마트 미터: 저전력 소비, 장기간 작동, 선불 제어 기능 가능.
PV 인버터: 빈번한 스위칭, 지락 감지 회로.
고전압 DC 전원 공급 장치: 회로 전환.
테스트 및 커뮤니케이션
통신 장비: 전화 교환 시스템.
자동 테스트 장비: 테스트 신호 전환.
선택 가이드: 올바른 래칭 릴레이를 선택하는 방법은 무엇입니까?
래칭 릴레이 선택을 위한 권장 시나리오:
전력 소비에 민감한 장기 작동: 배터리 구동 장치, IoT 단말기 등.
정전 후 상태 유지 요구 사항: 예: 스마트 스위치의 메모리 기능, 장비 상태 유지.
제한된 코일 발열: 고밀도 설치 환경.
건물 조명, 컨베이어 제어 등 여러 위치에서 제어가 필요합니다.
일반 릴레이 선택을 위한 권장 시나리오:
비용에 민감한 애플리케이션: 간단한 가전제품 제어 등 장기적인 상태 유지가 필요하지 않습니다.
간단한 제어 로직: 복잡한 구동 회로가 필요하지 않습니다.
진동 환경: 자기 래칭 릴레이는 진동 저항이 낮습니다.
주요 선택 매개변수
코일 유형: 단일 코일 대 이중 코일. 듀얼 코일은 간단한 제어를 제공하지만 더 많은 핀이 필요한 반면, 단일 코일은 공간을 절약하지만 극성 전환 회로가 필요합니다.
접점 정격: 부하 전류 및 전압을 기준으로 선택합니다. 예를 들어 일부 시리즈 제품은 전류를 수 암페어까지 전환할 수 있는 반면, 신호 회로에 적합한 모델은 전류 용량이 더 작습니다.
전력 소비 요구 사항: 코일 작동 전력에 주의하세요. 초저전력 소비를 지원하는 제품이 시중에 나와 있습니다.
장착 방법: PCB 장착, 표면 장착 기술(SMT) 또는 플러그인. 공간이 제한된 애플리케이션의 경우 초소형 표면 실장 모델을 선택할 수 있습니다.
환경 적응성: 온도, 습도, 진동 등을 고려합니다. 기계식 래칭 유형은 열 사이클링에서 보다 안정적인 성능을 제공합니다.
기술 개발 동향
에너지 절약 및 방출 감소에 대한 수요가 전 세계적으로 증가함에 따라 래칭 계전기는 정적 전력 소비가 전혀 없는 특성으로 인해 더 폭넓게 적용되고 있습니다. 주요 개발 동향은 다음과 같습니다.
낮은 코일 전력 소비: 자기 회로 설계를 최적화하고 새로운 재료를 사용하여 작동 전력 소비를 지속적으로 줄입니다.
더 작은 크기: 특정 표면 실장 릴레이와 같은 고밀도 설치 요구 사항에 적응합니다.
더 높은 접점 용량: 낮은 전력 소비를 유지하면서 부하 용량을 향상시킵니다.
지능형 통합: 보다 스마트한 제어를 위해 전자 회로가 내장된 임펄스 계전기입니다.

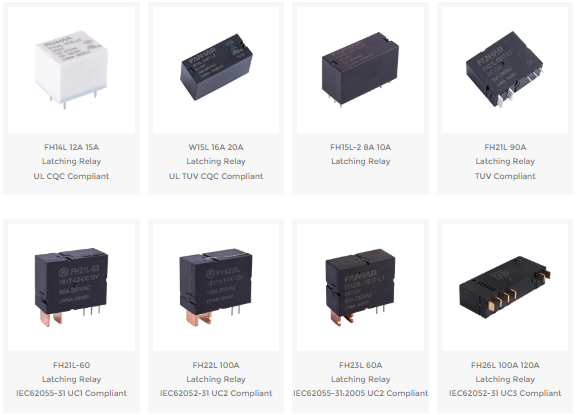

래칭 계전기 제품 살펴보기
FANHAR Electronics에서는 고성능을 제공합니다. 래칭 릴레이s 현대 스마트 홈, 산업 제어, 새로운 에너지 시스템 등의 요구 사항에 맞게 설계되었습니다. 30개 이상의 시리즈와 수백 가지 사양을 갖춘 당사의 포트폴리오는 스위칭 기능, 에너지 효율성 및 신뢰성의 완벽한 균형을 제공합니다.
자주 묻는 질문
Q1: 임펄스 릴레이와 일반 자기 래칭 릴레이의 차이점은 무엇입니까?
임펄스 릴레이에는 전자 조향 회로가 내장되어 있으므로 극성 반전이 필요하지 않습니다. 각 펄스는 상태를 자동으로 전환합니다(푸시 버튼 스위치와 유사). 일반 자기 래칭 릴레이에는 외부 극성 제어 또는 별도의 권선이 필요한 반면 다중 위치 단일 버튼 제어에 이상적입니다.
Q2: OFF 지연 타이머 애플리케이션에 듀얼 코일 릴레이가 일반적으로 사용되는 이유는 무엇입니까?
OFF 지연에는 클리어 설정(타이밍 시작) 및 재설정(타이밍 종료) 작업이 필요하기 때문입니다. 듀얼 코일 릴레이를 사용하면 이 두 가지 동작을 독립적으로 제어할 수 있어 명확하고 안정적인 타이밍 로직을 제공하는 동시에 극성 전환으로 인한 추가적인 복잡성과 노이즈 위험을 피할 수 있습니다.
Q3: 릴레이를 선택할 때 접점 전류 정격에 어느 정도 여유를 두어야 합니까?
일반적으로 부하 전류를 접점 정격(저항성 부하의 경우)의 80% 미만으로 유지하십시오. 유도성 또는 용량성 부하(모터, 커패시터, 램프)의 경우 더 큰 마진(<50% 권장)을 허용하고 돌입 전류를 고려하십시오. 최대 스위칭 전력 및 전압 곡선은 항상 데이터시트를 참조하십시오.
Q4: 고주파수 스위칭(예: PWM)에 자기 래칭 릴레이를 사용할 수 있습니까?
권장되지 않습니다. 자기 래칭 릴레이는 저주파 스위칭(분당 최대 몇 회)용으로 설계되었습니다. 고주파수 작동은 기계 수명을 대폭 단축하고 제로 전력 이점을 무효화합니다. 고주파수 애플리케이션의 경우 무접점 계전기 또는 MOSFET을 사용하십시오.
Q5: 선택한 릴레이가 적합한지 어떻게 확인할 수 있나요?
실제 부하(최악의 돌입 조건 포함)로 테스트를 구축하고, 최소 1,000회의 연속 스위칭 사이클을 수행하고, 접점 온도 상승, 코일 온도 상승 및 접점 저항 변화를 모니터링하는 것이 좋습니다. 또한 애플리케이션 환경 요구 사항을 준수하는지 확인하기 위해 진동 및 전원 끄기 유지 테스트를 수행합니다.
