릴레이의 기본 이해
계전기는 작은 전류 신호를 사용하여 고전류 회로를 제어하는 자동 전환 장치입니다. 산업 자동화, 가전제품, 전력 시스템, 통신 장비에서 릴레이는 '브리지'이자 '보호자' 역할을 합니다. 논리적 조합을 통해 신호를 증폭하고, 회로를 분리하고, 복잡한 제어 기능을 달성할 수 있습니다.
수많은 릴레이 범주 중에서 EMR(전자 기계 릴레이)과 SSR(무접점 릴레이)이 가장 널리 사용되는 두 가지 유형입니다. "입력 측의 제어 신호를 통해 출력 회로의 전환을 제어"하는 기능적 목적은 유사하지만 작동 원리와 내부 구조는 근본적으로 다릅니다. 이로 인해 수명, 응답 속도, 신뢰성 및 적합한 애플리케이션 시나리오가 다양해집니다. 이러한 차이점을 이해하면 엔지니어는 프로젝트 요구 사항에 따라 최적의 선택을 할 수 있습니다.
전자기 계전기 및 무접점 계전기의 작동 원리
전자기 릴레이(EMR)

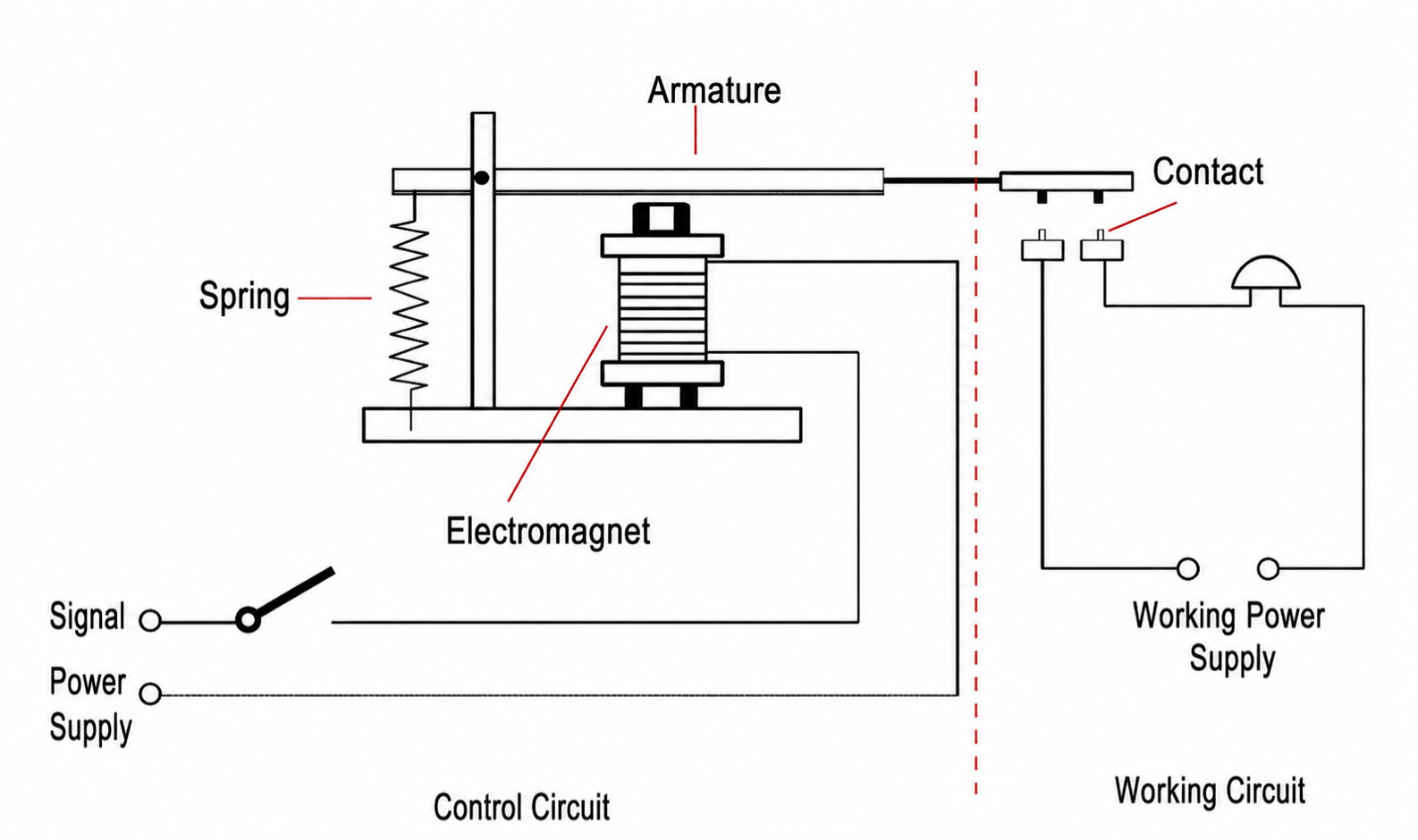

전자기 계전기의 역사는 19세기 전신 기술의 발전으로 거슬러 올라갑니다. 이들의 작동은 전자기 유도를 기반으로 합니다. 제어 끝의 코일에 전원이 공급되면 전기자를 끌어당기는 자기장이 생성되어 기계적 접점이 닫히거나 열리며 이에 따라 부하 회로가 제어됩니다.
특성:
- 물리적으로 움직이는 부품(접점 및 전기자)이 포함되어 있습니다.
- 제어 프로세스는 직관적이고 명확한 켜짐/꺼짐 상태를 갖춘 "물리적 스위치"와 유사합니다.
- 기계적 마모, 아크 및 접촉 바운스 문제가 발생할 수 있습니다.
무접점 계전기(SSR)

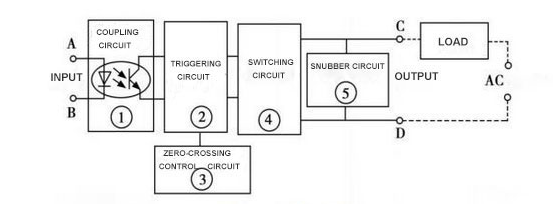

무접점 계전기는 최근 수십 년 동안 전력 반도체 장치의 개발과 함께 등장한 새로운 유형의 계전기입니다. 내부에는 기계적 접점이 없으며 일반적으로 광커플러, 사이리스터(SCR), 트라이액, MOSFET 또는 IGBT와 같은 구성 요소로 구성됩니다. 입력단의 제어 신호는 광학적으로 분리된 후 전력 반도체 소자를 켜거나 끄도록 구동하여 부하 회로를 제어합니다.
특성:
- 기계 부품이 없습니다. 스위칭은 전자 요소를 통해 이루어집니다.
- 높은 스위칭 속도(일반적으로 밀리초 또는 마이크로초 수준).
- 아크나 기계적 마모 없이 조용하게 작동합니다.
- 순방향 전압 강하와 약간의 누설 전류를 나타냅니다.
주요 성능 및 특성 차이
계전기의 성능 변화는 종종 응용 가치를 직접적으로 결정합니다. 주요 차이점은 다음과 같습니다.
스위칭 속도
기계적 작동의 제약을 받는 전자기 계전기는 일반적으로 5~20밀리초 내에 전환됩니다. 전자 부품으로 완전히 제어되는 무접점 계전기는 1밀리초 미만의 응답 시간을 달성하므로 고주파수 제어에 적합합니다.
수명과 신뢰성
EMR 수명은 접촉 내구성에 따라 달라집니다. 기계적 내구성은 수백만 사이클에 도달할 수 있지만 전기적 내구성은 종종 수십만 사이클에서 최고조에 달하며 고전류 또는 빈번한 스위칭 조건에서 상당한 성능 저하가 발생합니다. SSR은 기계적 마모가 없으므로 이론적으로 거의 무한한 수명을 제공합니다. 전자 부품이 손상되지 않는 한 장기간 안정적으로 작동할 수 있습니다.
소음 및 전자기 간섭
EMR은 전환 중에 "딸깍" 소리를 내며 접점 사이의 아크는 전자기 간섭을 일으킬 수 있습니다. SSR은 아크 없이 완전히 조용하게 작동하므로 소음에 민감한 의료, 실험실 및 통신 장비에 특히 적합합니다.
전력 소비 및 발열
EMR은 코일에 전원을 공급할 때 전력을 소비하지만 일단 전도되면 접점 전체의 전압 강하는 매우 낮으므로 부하 섹션에서 추가 전력 소비가 무시할 수 있을 정도입니다. SSR은 부하 전류가 증가하면 전도 전압 강하로 인해 상당한 열이 발생하므로 추가적인 방열 설계가 필요합니다.
격리 및 안전
EMR은 접점이 열려 있을 때 누설 전류가 거의 발생하지 않아 탁월한 절연 기능을 제공합니다. SSR은 일반적으로 꺼진 상태에서 누설 전류가 작으므로 "누설 제로"를 요구하는 응용 분야(예: 측정 장비, 의료 장비)에 특별한 주의가 필요합니다.
응용 시나리오 및 선택 고려 사항
릴레이 선택은 부하 유형, 제어 빈도, 작동 환경 및 예산 제약에 따라 달라집니다.
전자기 릴레이에 적합한 시나리오
저주파 제어 : 조명, 히터, 모터 등 기존 부하.
고전류 서지 : EMR 접점은 돌입 전류에 더 잘 견딥니다.
예산 제약 : EMR은 유지보수 및 교체가 용이하고 비용이 저렴합니다.
무접점 릴레이에 적합한 시나리오
고주파 제어 : 자동화 생산라인의 신속한 전환.
소음에 민감한 환경 : 병원, 실험실, 정밀기기.
가혹한 조건 : SSR은 진동이 많거나 습도가 높은 환경에서 더 높은 신뢰성을 제공합니다.
하이브리드 사용 추세
엔지니어는 시스템 내에서 EMR과 SSR을 결합하는 경우가 많습니다. 예를 들어 SSR은 고주파수 고속 스위칭을 처리하는 반면 EMR은 최종 절연 또는 비상 회로 분리를 제공합니다. 이 접근 방식은 수명을 연장하는 동시에 비용을 절감합니다.
수명 및 신뢰성 테스트 비교
수명은 릴레이 엔지니어링 애플리케이션에서 중요한 지표입니다. 실험 데이터는 다음을 보여줍니다.
- 일반적인 EMR은 정격 전류에서 100,000회의 전기 사이클을 달성하고 경부하 조건에서는 500,000사이클까지 확장됩니다.
- 동일한 조건에서 SSR은 수천만 번의 스위칭 작업을 쉽게 견딜 수 있으며, 수명은 주로 반도체 부품의 내전압 성능과 열 방출에 따라 결정됩니다.
또한 SSR은 일반적으로 열악한 환경에서 EMR보다 성능이 뛰어납니다. 예를 들어, 습도가 높거나 진동이 높은 시나리오에서는 EMR 접점이 산화되거나 바운스되거나 심지어 점착될 수도 있지만 SSR은 기계적 요인의 영향을 받지 않습니다.
미래 개발 동향
스마트 제조, 사물 인터넷, 새로운 에너지의 등장으로 릴레이에 대한 수요가 새로운 방향으로 진화하고 있습니다.
고주파 제어 : 자동화 장비의 고속 제어 의존도가 높아짐에 따라 SSR 시장 점유율은 지속적으로 확대될 것입니다.
고전력 및 열 최적화 : 반도체 기술의 발전은 새로운 SSR의 전도 손실을 점진적으로 감소시켜 열 방출에 대한 의존도를 감소시킬 것입니다.
스마트 릴레이 : 미래의 계전기는 상태 모니터링, 자체 보호 및 원격 통신 기능을 통합하여 "스마트 모듈"로 진화할 수 있습니다.
하이브리드 릴레이 : EMR의 높은 전류 전달 용량과 SSR의 고속 스위칭 성능을 결합하여 점점 더 많은 제조업체에서 하이브리드 계전기를 개발하고 있습니다.
비교표 – 전자기 계전기와 무접점 계전기
| 측면 | 전자기 릴레이(EMR) | 무접점 계전기(SSR) |
|---|---|---|
| 작동 원리 | 전자기 코일은 기계적 접점을 구동합니다. | 반도체 장치 스위치 켜기/끄기 |
| 스위칭 속도 | 5 – 20ms | < 1ms |
| 수명 | 기계적 마모, ~10⁴ – 10⁶ 주기 | 거의 무한대, 반도체 수명에 의해서만 제한됨 |
| 소음 | "클릭" 소리가 들림 | 완전히 조용함 |
| 아크 및 간섭 | 아크 및 EMI 존재 | 아크 없음, 낮은 간섭 |
| 전력 및 열 | 코일은 전력을 소비합니다. 연락처 드롭률이 매우 낮습니다. | 전도 전압 강하; 방열이 필요하다 |
| 누설전류 | 열었을 때 거의 0 | 작은 누설 전류가 존재함 |
| 비용 | 초기 비용 절감 쉬운 유지 보수 | 더 높은 선불금; 열 설계가 필요합니다 |
| 일반적인 애플리케이션 | 저주파, 높은 서지, 비용에 민감한 시나리오 | 고주파수, 조용함, 가혹한 또는 장기 시나리오 |
자주 묻는 질문
Q1: EMR과 SSR을 직접 교환할 수 있습니까?
아니요, 단순히 그런 것이 아닙니다. 드라이브 요구 사항(코일 대 DC/AC 입력), 출력 특성(기계적 접촉 대 반도체 전압 강하) 및 부하 호환성(AC/DC 범용 대 제한 가능)이 다릅니다. 교체 전, 입력 전압, 출력 전류 용량, 부하 유형(저항성, 유도성, 용량성), 방열 조건을 주의 깊게 확인하세요.
Q2: SSR에서 "제로 크로싱" 기능의 이점은 무엇입니까?
제로 크로싱 켜기(AC SSR에서 일반적)는 AC 전압 제로 크로싱 지점 근처의 출력을 전환하여 돌입 전류와 전자기 간섭을 크게 줄입니다. 저항성 부하(예: 히터)에 이상적입니다. 유도 부하의 경우 제로 크로싱으로 인해 위상 제어 문제가 발생할 수 있습니다. 대신 무작위 활성화 SSR을 사용해야 합니다.
Q3: EMR 접점은 화상을 입기 쉽습니다. 전기 수명을 어떻게 연장할 수 있나요?
여러 가지 조치가 도움이 됩니다. ① 부하 전체에 RC 스너버 또는 배리스터를 추가하여 아크를 억제합니다. ② 접점 정격을 낮춥니다(예: 5A에만 10A 접점을 사용). ③ 부하가 걸린 상태에서 빈번한 전환을 피하십시오. ④ 모터와 같은 유도성 부하의 경우 소호 장치를 추가로 설치하십시오.
Q4: SSR은 상당한 열을 발생시킵니다. 열 방출을 어떻게 적절하게 설계해야 합니까?
SSR 발열 ≒ 순방향 전압 강하 × 부하 전류. 데이터 시트에 제공된 열 저항을 기준으로 적절한 방열판을 선택하십시오. 필요한 경우 팬을 추가하거나 강제 공냉식을 사용하십시오. 열전도 그리스를 바르고 방열판 주변의 공기 흐름이 원활하게 이루어지도록 하십시오. 지속적인 전부하 작동의 경우 정격 전류의 60~80%로 감소하는 것이 좋습니다.
Q5: 다중 접점이 필요한 애플리케이션(예: DPDT)의 경우 EMR을 사용해야 합니까?
전통적으로 EMR은 다중 접점 구성(DPDT, 3PDT 등)을 제공하는 반면 대부분의 SSR은 SPST입니다. 그러나 비용과 크기가 증가하더라도 여러 SSR을 결합하거나 특수 다중 채널 SSR 모듈을 사용하여 비슷한 기능을 구현할 수 있습니다. 단일 장치가 여러 스위칭 경로를 처리해야 하는 경우 EMR이 더 편리한 선택입니다.
