신에너지 장비의 On/Off 제어 요구 사항을 충족하는 고부하 스위칭 기능

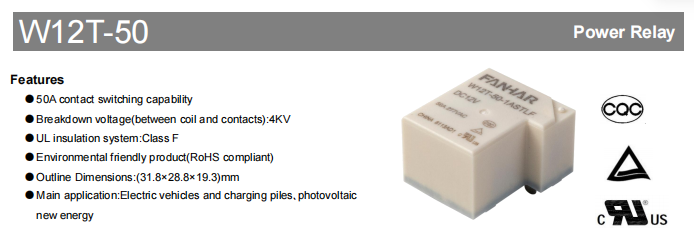

전기 자동차, 충전 시설 및 태양광 발전 시스템의 급속한 발전으로 인해 계전기는 고전압 및 고전류 응용 분야에서 스위칭 신뢰성과 장기 안정성에 대한 더 높은 요구 사항에 직면해 있습니다. 는 W12T-50 시리즈 신에너지 계전기는 신에너지 부문의 회로 스위칭 제어를 위해 특별히 설계되었습니다. 전기 자동차, 충전 파일, 광전지 인버터 및 유사한 장비의 주 회로 스위칭 및 제어에 적합합니다. 이 계전기는 외부 치수가 31.8×28.8×19.3mm이고 무게가 약 30g인 소형 PCB 실장 설계가 특징입니다. 1A(1개의 Form A, 상시 개방) 및 1C(1개의 Form C, 전환)의 두 가지 접점 배열로 제공되므로 다양한 회로 요구 사항에 따라 유연하게 선택할 수 있습니다.
| 사양 | 품목 | |
|---|---|---|
| 연락처 데이터 | 접촉 배열 | 1A､1C |
| 접촉저항(초기) | 50mΩ(6VDC 1A) | |
| 연락처 자료 | AgSnO 2 | |
| 정격값 | 정격하중(저항하중) | 아니오: 60A 277/250VAC 50A 277/250VAC 40A 277/250VAC NC:20A 277/250VAC |
| 최대 스위칭 전압 | 277VAC | |
| 최대 스위칭 전류 | 50A | |
| 최대 스위칭 용량 | 138 50VA | |
| 최소 허용 하중 | 5VDC 100mA |
시스템 운영 안전성을 강화하는 높은 절연 설계
새로운 에너지 장비는 장기간 고전압 조건에서 작동하므로 계전기 절연 성능에 대한 요구가 엄격합니다. W12T-50은 Class F UL 절연 시스템을 채택했습니다. 코일과 접점 사이의 항복전압은 표준형의 경우 2500VAC, 고전압형의 경우 최대 4000VAC입니다. 개방 접점 사이의 절연 내력은 1분 동안 1500VAC이고 초기 절연 저항은 ≥1000MΩ(500VDC에서 측정)입니다. 이러한 설계 기능은 전기 절연을 개선하고 안전하고 안정적인 시스템 작동을 위한 안정적인 보호를 제공하는 데 도움이 됩니다.
| 전기적 성능 | ||
|---|---|---|
| 절연저항(초기) | 1000MΩ(500VDC) | |
| 절연 내력(초기) | 열린 접점 사이 | 1500VAC,1분 |
| 코일과 접점 사이 | 2500VAC(표준형)/4000VAC,1분 | |
| 운영시간 | 20ms 이하 | |
| 출시 시간 | 10ms 이하 | |
안정적이고 신뢰할 수 있으며 복잡한 산업 환경에 적합
전기적 성능 외에도 W12T-50은 기계적 신뢰성과 환경 적응성을 강조합니다. 계전기는 주위 온도 범위 –40°C ~ 85°C, 습도 범위 5% ~ 90% 내에서 안정적으로 작동합니다. 기계적 수명은 5×10⁶ 작동에 도달하여 장기간 자주 작동하는 요구 사항을 충족합니다. 또한 이 제품은 내충격성(기능적 충격 98m/s², 파괴적 충격 980m/s²)과 내진동성(10Hz~55Hz, 1.5mm 복진폭)도 우수하여 높은 신뢰성이 요구되는 온보드 장비 및 산업 제어 시스템에 적합합니다.
| 기계적 성능 | 충격 저항 | 기능성 | 98m/s² |
| 파괴적인 | 980m/s2 | ||
| 진동 저항 | 10Hz~55Hz 1.5mmDA | ||
| 환경 및 장착 | 주변 온도 | –40°C ~ 85°C | |
| 습도 | 5% ~ 90% | ||
| 종료 | PCB | ||
| 무게 | 대략. 30g | ||
| 건설 | ≤플라스틱 밀봉, 플럭스 방지 | ||
다양한 제어 시스템에 적합한 다중 코일 전압 및 전력 소비 옵션
다양한 제어 회로를 수용하기 위해 W12T-50은 표준형과 민감형의 두 가지 코일 전력 소비 버전으로 제공됩니다. 표준 유형은 약 1.2W의 코일 전력 소비를 가지며 5V, 6.5V, 12V, 24V, 48V 및 110V의 6가지 DC 전압 정격으로 제공됩니다. 민감형은 약 0.9W를 소비하며 동일한 전압 범위를 포괄합니다. 두 버전 모두 선택 가능 상승 전압은 정격 전압의 75% 이하이고 드롭아웃 전압은 정격 전압의 10% 이상입니다. 작동 시간은 20ms 이하이고 해제 시간은 10ms 이하입니다. 통합 코일 설계는 다양한 제어 시스템의 요구 사항을 충족하고 구동 성능에 따라 유연한 선택을 가능하게 합니다.
다양한 운영 환경에 적합한 두 가지 보호 유형
W12T-50은 플라스틱 밀봉형과 플럭스 방지형의 두 가지 인클로저 스타일로 제공됩니다. 플라스틱 밀폐형으로 완전밀폐형으로 H2S, SO2, NO2 등 유해가스 및 먼지 유입을 효과적으로 방지합니다. 산업 현장, 옥외 충전 파일 등 열악한 환경에 권장됩니다. 플럭스 방지형은 납땜 시 플럭스 침투만 방지하므로 깨끗한 실내 장비에 적합합니다. 선택 조언: 깨끗한 환경을 위해서는 플럭스 방지 유형을 권장합니다. 불결한 환경(H2S, SO2, NO2, 먼지 및 기타 오염 물질 포함)의 경우 플라스틱 밀봉 유형이 선호됩니다.
간편한 장비 통합을 위한 컴팩트한 디자인

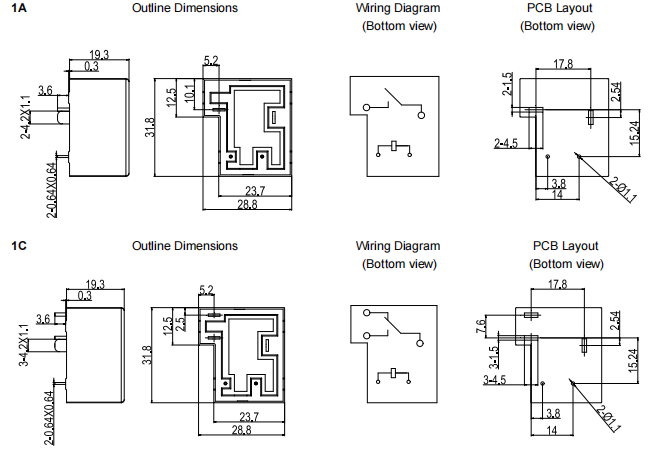

W12T-50은 외부 치수가 31.8×28.8×19.3mm인 통합 컴팩트 플랫폼 디자인을 채택했습니다. 지정된 공차가 없는 치수의 경우: 치수 ≤1mm의 공차는 ±0.2mm입니다. 1mm 초과 및 5mm 미만 치수의 공차는 ±0.3mm입니다. ≥5mm 치수의 공차는 ±0.5mm입니다. PCB 레이아웃의 경우 지정되지 않은 치수는 항상 ±0.1mm입니다. 표준 장착 치수 및 핀 레이아웃은 장비 제조업체의 신속한 통합 및 제품 업그레이드를 촉진합니다.
일반적인 응용 분야
높은 부하 스위칭 기능, 높은 절연 성능 및 성숙한 플랫폼 설계를 갖춘 W12T-50은 다음 분야에서 널리 사용될 수 있습니다.
전기 자동차 : BMS 배터리 관리 시스템의 주회로 제어
충전 파일 : AC/DC 출력단자 on/off 보호
태양광 신에너지 : 인버터 및 결합기 박스의 회로 스위칭 이러한 응용 분야에서 계전기는 주로 전력 제어, 주 회로 스위칭 및 사전 기능과 같은 기능을 수행합니다. 충전 제어는 시스템에 안정적이고 신뢰할 수 있는 전류 제어 솔루션을 제공합니다.
자주 묻는 질문
Q1: W12T의 주요 적용 분야는 무엇입니까? 50계열 릴레이?
W12T-50 시리즈는 전기차, 충전파일, 태양광 인버터 등 신에너지 분야의 회로 스위칭 제어에 주로 사용되며, 주회로 스위칭 및 전력 제어 기능을 수행합니다.
Q2: W12T의 로드 성능은 무엇입니까? 50?
277/250VAC 저항 부하 하의 상시 개방(NO) 접점의 경우 정격 전류는 40A, 50A, 60A의 세 가지 레벨로 제공됩니다. NC(상시 폐쇄) 접점의 정격은 20A입니다. 최대 스위칭 전압은 277VAC, 최대 스위칭 전류는 50A, 최대 스위칭 용량은 13850VA입니다.
Q3: W12T의 단열 성능은 어떤가요? 50 제공?
Class F UL 절연 시스템을 채택했습니다. 개방 접점 사이의 절연 강도는 1500VAC/1분입니다. 코일과 접점 사이는 표준 유형의 경우 2500VAC, 높은 유형의 경우 4000VAC입니다. 전압 유형. 초기 절연 저항은 ≥1000MΩ(500VDC에서)입니다.
Q4: 플라스틱 밀봉형과 플럭스 방지형의 차이점은 무엇이며 선택 방법은 무엇입니까?
플라스틱 밀폐형으로 완전 밀폐형으로 부식성 가스(H2S, SO2, NO2) 및 먼지에 강합니다. 플럭스 방지 유형은 납땜 중 플럭스 유입만 방지합니다. 깨끗한 환경을 위해서는 플럭스 방지형을 권장합니다. 불결한 환경(H2S, SO2, NO2, 먼지 등 포함)의 경우 플라스틱 밀봉형을 권장합니다.
Q5: 표준형과 민감형을 바꿔서 사용할 수 있나요?
코일 저항과 전력 소비가 다르기 때문에 직접 교체할 수 없습니다. 표준 유형에는 더 높은 구동 전류가 필요하고 민감한 유형에는 더 적은 전류가 필요합니다. 교체 시 구동 회로 성능에 따라 코일 구동 매개변수를 다시 계산해야 합니다.
